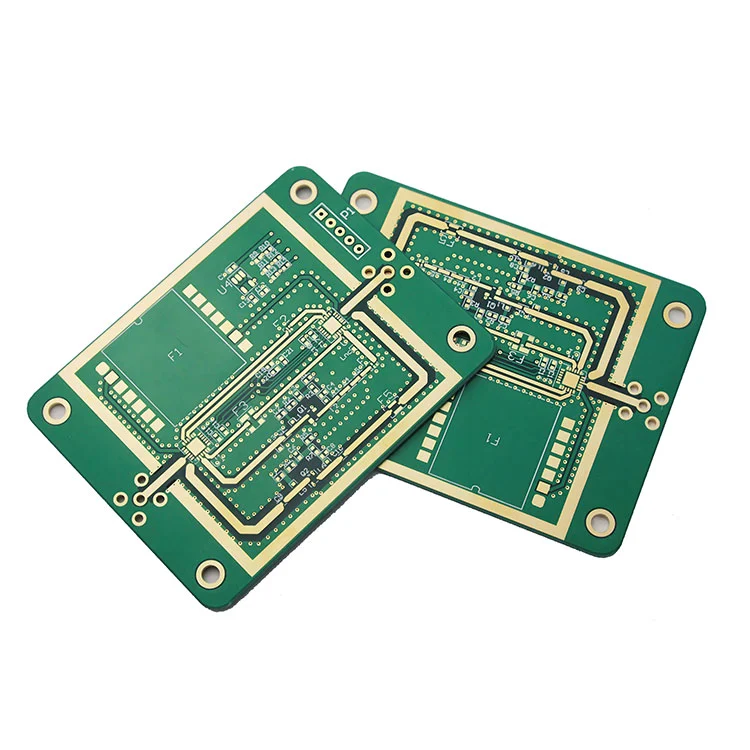

উচ্চ ফ্রিকোয়েন্সি পিসিবিআধুনিক RF, মাইক্রোওয়েভ, এবং GHz পরিসরে কাজ করা উচ্চ-গতির ডিজিটাল সিস্টেমের জন্য প্রযুক্তি অপরিহার্য। ফ্রিকোয়েন্সি বাড়ার সাথে সাথে সিগন্যাল ক্ষয়, প্রতিবন্ধকতা অমিল এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ ডিজাইনের জটিল চ্যালেঞ্জ হয়ে দাঁড়ায়। এই বিস্তৃত নির্দেশিকাটি ব্যাখ্যা করে যে কীভাবে উচ্চ ফ্রিকোয়েন্সি পিসিবি সিগন্যালের অখণ্ডতা উন্নত করে, উপকরণ, নকশা কৌশল, উত্পাদন প্রক্রিয়া, খরচের কারণ এবং সাধারণ ইঞ্জিনিয়ারিং ব্যথা পয়েন্টগুলির ব্যবহারিক সমাধানগুলি অন্বেষণ করে। আপনি 5G মডিউল, স্বয়ংচালিত রাডার, স্যাটেলাইট সিস্টেম বা উচ্চ-গতির যোগাযোগ ডিভাইস তৈরি করছেন কিনা, এই নিবন্ধটি আপনাকে স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা অর্জনে সহায়তা করার জন্য স্পষ্ট প্রযুক্তিগত অন্তর্দৃষ্টি প্রদান করে।
একটি উচ্চ ফ্রিকোয়েন্সি PCB সাধারণত 500 MHz এর উপরে এবং প্রায়শই মাল্টি-GHz রেঞ্জে প্রসারিত ফ্রিকোয়েন্সিতে নির্ভরযোগ্যভাবে কাজ করার জন্য ইঞ্জিনিয়ার করা হয়। এই স্তরগুলিতে, এমনকি ডাইলেক্ট্রিক বৈশিষ্ট্য, তামার রুক্ষতা এবং ট্রেস জ্যামিতির ছোট পরিবর্তনগুলি সার্কিটের আচরণকে উল্লেখযোগ্যভাবে প্রভাবিত করতে পারে।
প্রচলিত বোর্ডের বিপরীতে, উচ্চ ফ্রিকোয়েন্সি পিসিবি ডিজাইনের জন্য কম-ক্ষতির উপকরণ, শক্তভাবে নিয়ন্ত্রিত প্রতিবন্ধকতা এবং সুনির্দিষ্ট উৎপাদন সহনশীলতা প্রয়োজন যাতে অনুমানযোগ্য সংকেত সংক্রমণ নিশ্চিত করা যায়।
ফ্রিকোয়েন্সি বৃদ্ধির সাথে সাথে:
উচ্চ ফ্রিকোয়েন্সি পিসিবি প্রযুক্তি অপ্টিমাইজড ডিজাইন পদ্ধতির সাথে উন্নত উপকরণগুলিকে একত্রিত করে এই চ্যালেঞ্জগুলিকে মোকাবেলা করে।
| উপাদান | অস্তরক ধ্রুবক (Dk) | ক্ষতি স্পর্শক (Df) | আবেদন |
|---|---|---|---|
| পরিবর্তিত FR-4 | 4.2-4.5 | ০.০১৫–০.০২ | নিম্ন GHz ডিজাইন |
| রজার্স ল্যামিনেট | 2.2-3.5 | 0.0009-0.003 | আরএফ এবং মাইক্রোওয়েভ |
| PTFE-ভিত্তিক | 2.0-2.5 | অতি-নিম্ন | স্যাটেলাইট এবং রাডার |
| হাইড্রোকার্বন সিরামিক | 3.0-3.5 | কম | স্বয়ংচালিত 77GHz রাডার |
সেনজেন ফ্যানওয়ে টেকনোলজি কোং লিমিটেডের মতো নির্মাতারা উত্পাদনের আগে অস্তরক স্থায়িত্ব এবং সামঞ্জস্যকে সাবধানে যাচাই করে।
কার্যকরী স্ট্যাক-আপ ডিজাইন শিল্ডিং এবং সিগন্যালের অখণ্ডতা উন্নত করে।
| স্তর | ফাংশন |
|---|---|
| শীর্ষ | আরএফ সিগন্যাল রাউটিং |
| ভেতরের ঘ | গ্রাউন্ড প্লেন |
| ভিতরের 2 | পাওয়ার প্লেন |
| নীচে | শিল্ডিং/সেকেন্ডারি সিগন্যাল |
সঠিক গ্রাউন্ড রেফারেন্স ইএমআই কমিয়ে দেয় এবং প্রতিবন্ধকতা সামঞ্জস্য উন্নত করে।
উচ্চ ফ্রিকোয়েন্সি পিসিবি উত্পাদন প্রয়োজন:
Shenzhen Fanway প্রযুক্তি কোং, লিমিটেড ব্যাচ জুড়ে স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করতে কঠোর প্রক্রিয়া নিয়ন্ত্রণ প্রয়োগ করে।
খরচ চালকের মধ্যে উপাদান পছন্দ, স্তর গণনা, প্রতিবন্ধকতা সহনশীলতা, এবং পরীক্ষার জটিলতা অন্তর্ভুক্ত। হাইব্রিড স্ট্যাক-আপ ডিজাইনগুলি স্ট্যান্ডার্ড কোরের সাথে আরএফ উপকরণগুলিকে একত্রিত করে খরচ এবং কর্মক্ষমতা ভারসাম্য রাখতে পারে।
মূল্যায়ন:
Shenzhen Fanway প্রযুক্তি কোং, লিমিটেড মাল্টি-মেটেরিয়াল হাইব্রিড বোর্ড, নির্ভুল প্রতিবন্ধকতা নিয়ন্ত্রণ, দ্রুত প্রোটোটাইপিং এবং কঠোর পরীক্ষার পদ্ধতি সহ ব্যাপক উচ্চ ফ্রিকোয়েন্সি PCB উত্পাদন সমাধান প্রদান করে। তাদের ইঞ্জিনিয়ারিং টিম GHz অ্যাপ্লিকেশনগুলিতে সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে, ডিজাইন পর্যালোচনা থেকে ব্যাপক উত্পাদন পর্যন্ত গ্রাহকদের সমর্থন করে।
প্রশ্ন 1: কোন ফ্রিকোয়েন্সিতে আমার উচ্চ ফ্রিকোয়েন্সি পিসিবি উপকরণ বিবেচনা করা উচিত?
সাধারণত 500 MHz এর উপরে, বিশেষ করে যখন মাল্টি-GHz রেঞ্জে কাজ করে।
প্রশ্ন 2: স্ট্যান্ডার্ড FR-4 কি আরএফ অ্যাপ্লিকেশন পরিচালনা করতে পারে?
শুধুমাত্র সীমিত নিম্ন-ফ্রিকোয়েন্সি ডিজাইন; ডেডিকেটেড আরএফ উপকরণ ভালো স্থিতিশীলতার জন্য পছন্দ করা হয়।
প্রশ্ন 3: সবচেয়ে গুরুত্বপূর্ণ প্যারামিটার কি?
ক্ষতি স্পর্শক (Df) উল্লেখযোগ্যভাবে সংকেত ক্ষয়কে প্রভাবিত করে।
প্রশ্ন 4: আমি কিভাবে সংকেত প্রতিফলন কমাতে পারি?
সঠিক প্রতিবন্ধকতা নিয়ন্ত্রণ এবং সঠিক স্ট্যাক-আপ ডিজাইন নিশ্চিত করুন।
প্রশ্ন 5: আমি কিভাবে আমার প্রকল্প শুরু করতে পারি?
বানোয়াট করার আগে ডিজাইন ফাইল পর্যালোচনা করার জন্য একজন অভিজ্ঞ নির্মাতার সাথে পরামর্শ করুন।
উচ্চ ফ্রিকোয়েন্সি PCB সিগন্যালের অখণ্ডতা বজায় রাখতে, ক্ষতি কমাতে এবং উন্নত GHz সিস্টেমে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করতে একটি নির্ধারক ভূমিকা পালন করে। উপাদান নির্বাচন থেকে নির্ভুল উত্পাদন, প্রতিটি বিবরণ গুরুত্বপূর্ণ.
আপনি যদি নির্ভরযোগ্য, উচ্চ-কর্মক্ষমতা উচ্চ ফ্রিকোয়েন্সি পিসিবি উত্পাদন সমর্থন খুঁজছেন,Shenzhen Fanway প্রযুক্তি কোং, লিমিটেডবিশেষজ্ঞ নির্দেশিকা এবং উত্পাদন শ্রেষ্ঠত্ব প্রদান করতে প্রস্তুত.
উন্নয়নে একটি নতুন আরএফ বা উচ্চ-গতির প্রকল্প আছে?যোগাযোগআপনার প্রযুক্তিগত প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং আপনার উচ্চ ফ্রিকোয়েন্সি PCB চাহিদার জন্য একটি উপযোগী সমাধান পেতে আজ আমাদের সাথে যোগাযোগ করুন।
