উচ্চ ঘনত্বের আন্তঃসংযোগ (এইচডিআই) প্রিন্টেড সার্কিট বোর্ডগুলি (পিসিবি) আধুনিক ইলেকট্রনিক্সগুলিতে একটি ভিত্তি হয়ে উঠেছে, বিশেষত অ্যাপ্লিকেশনগুলিতে যেখানে কমপ্যাক্টনেস, উচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতা গুরুত্বপূর্ণ। স্মার্টফোন এবং ট্যাবলেট থেকে শুরু করে মহাকাশ ইলেকট্রনিক্স এবং চিকিত্সা ডিভাইসগুলিতে, এইচডিআই পিসিবিগুলি প্রচলিত মুদ্রিত সার্কিট বোর্ডগুলির তুলনায় অনন্য সুবিধা দেয়।

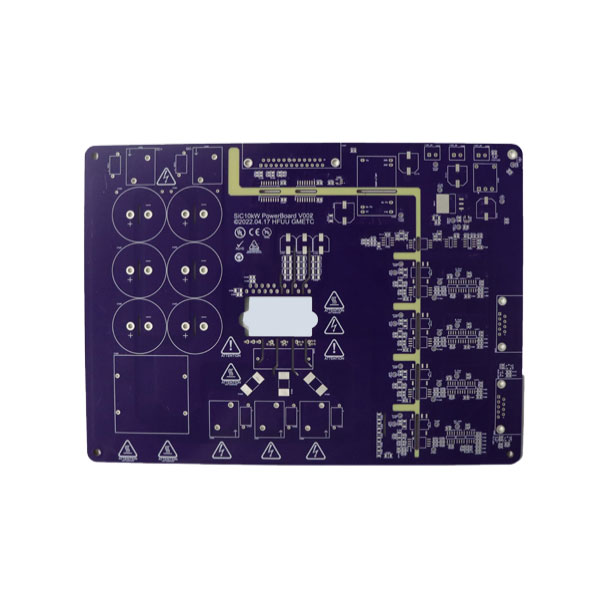

এইচডিআই পিসিবি হ'ল উন্নত প্রিন্টেড সার্কিট বোর্ড যা traditional তিহ্যবাহী পিসিবিগুলির তুলনায় ইউনিট অঞ্চলে উচ্চতর তারের ঘনত্ব বৈশিষ্ট্যযুক্ত। স্ট্যান্ডার্ড পিসিবিগুলির বিপরীতে, যা সাধারণ মাধ্যমে হোল প্রযুক্তি এবং বৃহত্তর ট্রেস থাকতে পারে, এইচডিআই পিসিবিগুলি অত্যন্ত দক্ষ আন্তঃসংযোগ তৈরি করতে মাইক্রোভিয়াস, অন্ধ ভায়াস এবং কবর দেওয়া ভিয়াস ব্যবহার করে।
মূল বৈশিষ্ট্যগুলি যা এইচডিআই পিসিবিগুলিকে আলাদা করে: অন্তর্ভুক্ত:
মাইক্রোভিয়াস: অত্যন্ত ছোট ভাইয়াস, সাধারণত 150 মাইক্রন ব্যাসের চেয়ে কম, যা অতিরিক্ত স্থান না নিয়ে বিভিন্ন স্তরকে সংযুক্ত করে।
অন্ধ এবং সমাহিত ভিয়াস: অন্ধ ভাইয়াস বাহ্যিক স্তরগুলিকে অভ্যন্তরীণ স্তরগুলির সাথে সংযুক্ত করে, যখন ভিয়াস পৃষ্ঠের না পৌঁছানো ছাড়াই অভ্যন্তরীণ স্তরগুলি আন্তঃসংযোগযুক্ত করে।
উচ্চ তারের ঘনত্ব: প্রতি ইউনিট ক্ষেত্রের আরও আন্তঃসংযোগগুলি কমপ্যাক্ট ডিজাইন এবং আরও ভাল সংকেত অখণ্ডতার জন্য অনুমতি দেয়।
ফাইন লাইন/স্পেস নিদর্শন: 3 মিলের মতো সংকীর্ণ লাইন এবং 3 মিলি হিসাবে কম ব্যবধান সীমিত জায়গায় আরও রাউটিং বিকল্পগুলি সক্ষম করে।
এই বৈশিষ্ট্যগুলি এইচডিআই পিসিবিগুলিকে উচ্চ-গতির সংকেত সংক্রমণকে সমর্থন করতে এবং পরজীবী প্রভাবগুলি হ্রাস করার অনুমতি দেয়, তাদের অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যেখানে পারফরম্যান্সের সাথে আপস করা যায় না।
নীচে দ্রুত রেফারেন্সের জন্য এইচডিআই পিসিবি প্রযুক্তিগত নির্দিষ্টকরণের একটি পেশাদার সংক্ষিপ্তসার রয়েছে:
| প্যারামিটার | সাধারণ মান / ব্যাপ্তি | বর্ণনা |
|---|---|---|
| সাবস্ট্রেট উপাদান | এফআর 4, রজার্স, পিটিএফই | তাপীয় কর্মক্ষমতা এবং সংকেত অখণ্ডতা নির্ধারণ করে |
| স্তরগুলি | 4-20 স্তর | আবেদনের ভিত্তিতে স্তরগুলির সংখ্যা কাস্টমাইজ করা যেতে পারে |
| মাইক্রোভিয়া ব্যাস | 0.10–0.15 মিমি | স্থানের ব্যবহার হ্রাস করতে এবং উচ্চ ঘনত্ব বজায় রাখতে ছোট |
| প্রকারের মাধ্যমে | অন্ধ, সমাহিত, মাধ্যমে | বোর্ডের আকার না বাড়িয়ে স্তরগুলি দক্ষতার সাথে সংযুক্ত করে |
| লাইন প্রস্থ / ব্যবধান | 3-5 মিলি | ঘন রাউটিংয়ের জন্য সূক্ষ্ম রেখার ক্ষমতা |
| তামার বেধ | 0.5–3 ওজ/ft² | উচ্চ কারেন্ট এবং তাপ পরিচালন সমর্থন করে |
| পৃষ্ঠ সমাপ্তি | এনিগ, হাসল, ওএসপি | সোল্ডারিবিলিটি এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে |
| মিনিট বোর্ডের বেধ | 0.4–1.6 মিমি | কমপ্যাক্ট ডিভাইসের জন্য পাতলা ডিজাইনের অনুমতি দেয় |
| সংকেত অখণ্ডতা | নিয়ন্ত্রিত প্রতিবন্ধকতা উপলব্ধ | উচ্চ-গতির ডিজিটাল এবং আরএফ অ্যাপ্লিকেশনগুলির জন্য সমালোচনামূলক |
| তাপীয় কর্মক্ষমতা | টিজি 130–180 ° সে, এইচডিআই-নির্দিষ্ট এফআর 4 | উচ্চ তাপীয় চাপের মধ্যে স্থিতিশীলতা নিশ্চিত করে |
ডিভাইসগুলি আকারে সঙ্কুচিত হওয়ার সাথে সাথে উচ্চতর প্রক্রিয়াজাতকরণ শক্তির দাবি করার সাথে সাথে এইচডিআইয়ের মতো উন্নত আন্তঃসংযোগ প্রযুক্তির প্রয়োজনীয়তা আরও চাপে পরিণত হয়। স্ট্যান্ডার্ড পিসিবিগুলি প্রায়শই রাউটিং এবং সিগন্যাল অখণ্ডতার সীমাবদ্ধতার মুখোমুখি হয়, জটিল কার্যকারিতা সহ ডিভাইসের জন্য এগুলি কম উপযুক্ত করে তোলে। এইচডিআই পিসিবিএস এই চ্যালেঞ্জগুলি বিভিন্ন উপায়ে সম্বোধন করে:
বর্ধিত সংকেত কর্মক্ষমতা: সংক্ষিপ্ত এবং আরও সরাসরি সংকেত পাথগুলি অন্তর্ভুক্তি এবং ক্যাপাসিট্যান্স হ্রাস করে, যা সংকেত ক্ষতি এবং ক্রসস্টালককে হ্রাস করে।
কমপ্যাক্ট ডিজাইন: উচ্চতর তারের ঘনত্ব এবং মাইক্রোভিয়াস সহ, এইচডিআই পিসিবিগুলি কার্যকারিতা ত্যাগ ছাড়াই ছোট ডিভাইসগুলি সক্ষম করে।
উন্নত নির্ভরযোগ্যতা: রাউটিংয়ের কম স্তর এবং আরও ভাল তাপ পরিচালনার উচ্চ-ফ্রিকোয়েন্সি ক্রিয়াকলাপের অধীনে ব্যর্থতার ঝুঁকি হ্রাস করে।
উচ্চ-ভলিউম উত্পাদনের জন্য ব্যয় দক্ষতা: প্রাথমিক উত্পাদন ব্যয় সত্ত্বেও, এইচডিআই পিসিবিগুলি একক ডিভাইসে একাধিক পিসিবিগুলির প্রয়োজনীয়তা হ্রাস করে, সমাবেশকে সহজ করে এবং সামগ্রিক ব্যয়কে হ্রাস করে।
উন্নত উপাদানগুলির জন্য সমর্থন: বিজিএ (বল গ্রিড অ্যারে), সিএসপি (চিপ স্কেল প্যাকেজ) এবং অন্যান্য সূক্ষ্ম-পিচ আইসিএসের মতো উচ্চ-পিন-কাউন্ট উপাদানগুলি মাউন্ট করার জন্য এইচডিআই প্রযুক্তি প্রয়োজনীয়।
স্মার্টফোন, পরিধানযোগ্য ডিভাইস, স্বয়ংচালিত ইলেকট্রনিক্স এবং চিকিত্সা উপকরণগুলির দ্রুত বিবর্তন এইচডিআই পিসিবিগুলিকে ডিভাইসের আকার না বাড়িয়ে পারফরম্যান্স সন্ধানকারী নির্মাতাদের জন্য একটি গুরুত্বপূর্ণ পছন্দ করে তুলেছে।
এইচডিআই পিসিবি উত্পাদন করার ক্ষেত্রে উন্নত বানোয়াট কৌশলগুলি জড়িত যা উপকরণ, প্রক্রিয়া এবং গুণমানের নিশ্চয়তার উপর সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন। এইচডিআই পিসিবি উত্পাদন মূল পদক্ষেপগুলির মধ্যে রয়েছে:
উপাদান নির্বাচন: উচ্চ তাপীয় স্থায়িত্ব এবং কম ডাইলেট্রিক ক্ষতি সহ সাবস্ট্রেটগুলি অ্যাপ্লিকেশন প্রয়োজনীয়তার ভিত্তিতে বেছে নেওয়া হয়। সাধারণ উপকরণগুলির মধ্যে রয়েছে উচ্চ-টিজি এফআর 4, রজার্স এবং পিটিএফই ল্যামিনেটস।
ল্যামিনেশন প্রক্রিয়া: নিখুঁত আনুগত্য এবং বৈদ্যুতিক বিচ্ছিন্নতা নিশ্চিত করতে একাধিক স্তরগুলি উচ্চ-চাপ এবং তাপমাত্রা ব্যবহার করে একসাথে স্তরিত হয়।
মাইক্রোভিয়া ড্রিলিং: লেজার ড্রিলিং সাধারণত মাইক্রোভিয়াসের জন্য ব্যবহৃত হয়, যা 0.10 মিমি হিসাবে ছোট ব্যাসার অনুমতি দেয়। এই পদক্ষেপের জন্য মিস্যালাইনমেন্ট বা ক্ষতি এড়াতে চরম নির্ভুলতা প্রয়োজন।
তামা ধাতুপট্টাবৃত: তামা ভিয়াস পূরণ করতে এবং পরিবাহী পথগুলি তৈরি করতে বৈদ্যুতিক হয়। বেধটি বর্তমান বহন ক্ষমতা সমর্থন করার জন্য সাবধানতার সাথে নিয়ন্ত্রণ করা হয়।
প্যাটার্নিং: উন্নত ফোটোলিথোগ্রাফি সূক্ষ্ম লাইন/স্পেস নিদর্শনগুলি সংজ্ঞায়িত করে, সঠিক এবং ঘন রাউটিং নিশ্চিত করে।
সারফেস সমাপ্তি: সোল্ডারিবিলিটি এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করতে এনিগ, ওএসপি, বা এইচএএসএল সমাপ্তি প্রয়োগ করা হয়।
বৈদ্যুতিক পরীক্ষা: প্রতিটি বোর্ড ডিজাইনের নির্দিষ্টকরণের সাথে সম্মতির গ্যারান্টি দেওয়ার জন্য ধারাবাহিকতা, প্রতিবন্ধকতা এবং শর্টসগুলির জন্য কঠোর পরীক্ষা করে।
এই প্রক্রিয়াগুলির সংমিশ্রণটি নিশ্চিত করে যে এইচডিআই পিসিবিগুলি নির্ভরযোগ্যভাবে উচ্চ-গতির সংকেত, উচ্চ-ঘনত্বের উপাদানগুলি এবং তাপীয় অবস্থার দাবিতে সমর্থন করতে পারে।
প্রশ্ন 1: এইচডিআই পিসিবি থেকে কোন অ্যাপ্লিকেশনগুলি সবচেয়ে বেশি উপকৃত হয়?
এ 1: এইচডিআই পিসিবিগুলি উচ্চ-পারফরম্যান্স ডিভাইসগুলির জন্য আদর্শ যেখানে স্থান সীমাবদ্ধতা এবং সংকেত অখণ্ডতা গুরুত্বপূর্ণ। এর মধ্যে রয়েছে স্মার্টফোন, ট্যাবলেট, পরিধানযোগ্য ইলেকট্রনিক্স, মেডিকেল ডিভাইস, মহাকাশ সরঞ্জাম, স্বয়ংচালিত ইলেকট্রনিক্স এবং উচ্চ-গতির নেটওয়ার্কিং হার্ডওয়্যার। সূক্ষ্ম-পিচ উপাদানগুলি এবং জটিল আন্তঃসংযোগগুলি পরিচালনা করার তাদের দক্ষতা তাদের এ জাতীয় পরিস্থিতিতে উন্নত করে তোলে।
প্রশ্ন 2: এইচডিআই পিসিবি নির্ভরযোগ্যতা কীভাবে প্রচলিত পিসিবিগুলির সাথে তুলনা করে?
এ 2: এইচডিআই পিসিবিগুলি সংক্ষিপ্ত আন্তঃসংযোগ পাথ, হ্রাস সংকেত ক্ষতি, আরও ভাল তাপীয় কর্মক্ষমতা এবং উচ্চ ঘনত্বের সমাবেশগুলিতে কম সোল্ডারিং পয়েন্টগুলির কারণে বর্ধিত নির্ভরযোগ্যতা সরবরাহ করে। এই কারণগুলি বৈদ্যুতিক ব্যর্থতা, সংকেত অবক্ষয় এবং তাপ চাপের ঝুঁকি হ্রাস করে, এইচডিআই পিসিবিগুলিকে মিশন-সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে প্রচলিত পিসিবি ব্যর্থ হতে পারে।
এফ্যানওয়ে, এইচডিআই পিসিবি উত্পাদন শিল্প-শীর্ষস্থানীয় মান এবং কঠোর মানের নিয়ন্ত্রণের সাথে একত্রিত। ফ্যানওয়ে উচ্চ ঘনত্ব, মাল্টি-লেয়ার পিসিবিগুলিতে বিশেষীকরণ করে যা প্রোটোটাইপ এবং ভর উত্পাদন উভয়ের জন্য কর্মক্ষমতা, স্থায়িত্ব এবং স্কেলিবিলিটি একত্রিত করে। ফ্যানওয়ে এইচডিআই পিসিবিগুলির মূল পার্থক্যকারীগুলির মধ্যে রয়েছে:
কাস্টমাইজেশন: প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তাগুলি পূরণের জন্য উপযুক্ত স্তর গণনা, সাবস্ট্রেট উপাদান এবং লাইন/স্পেস স্পেসিফিকেশন।
উন্নত বানোয়াট ক্ষমতা: লেজার-ড্রিল মাইক্রোভিয়াস, সূক্ষ্ম লাইন প্যাটার্নিং এবং নিয়ন্ত্রিত প্রতিবন্ধকতা বিকল্পগুলি।
দ্রুত টার্নআরাউন্ড: প্রবাহিত উত্পাদন প্রক্রিয়াগুলি বাজার-সমালোচনামূলক প্রকল্পগুলির জন্য দ্রুত প্রোটোটাইপিং এবং সময়োপযোগী প্রসবের অনুমতি দেয়।
গুণগত নিশ্চয়তা: প্রতিটি বোর্ড শূন্য ত্রুটিগুলি নিশ্চিত করার জন্য বৈদ্যুতিক পরীক্ষা, অপটিক্যাল পরিদর্শন এবং কার্যকরী যাচাইয়ের মধ্য দিয়ে যায়।
প্রযুক্তিগত সহায়তা: ফ্যানওয়ে উত্পাদনযোগ্যতা, কর্মক্ষমতা এবং ব্যয় দক্ষতার জন্য ডিজাইনগুলি অনুকূল করতে বিস্তৃত প্রযুক্তিগত পরামর্শ সরবরাহ করে।
ব্যবসায়ের জন্য উচ্চ-পারফরম্যান্স এইচডিআই পিসিবিগুলিকে তাদের পণ্যগুলিতে সংহত করার জন্য, ফ্যানওয়ে নির্ভরযোগ্য সমাধান সরবরাহ করে যা প্রোটোটাইপিং থেকে পূর্ণ-স্কেল উত্পাদন পর্যন্ত শ্রেষ্ঠত্ব বজায় রাখে।
