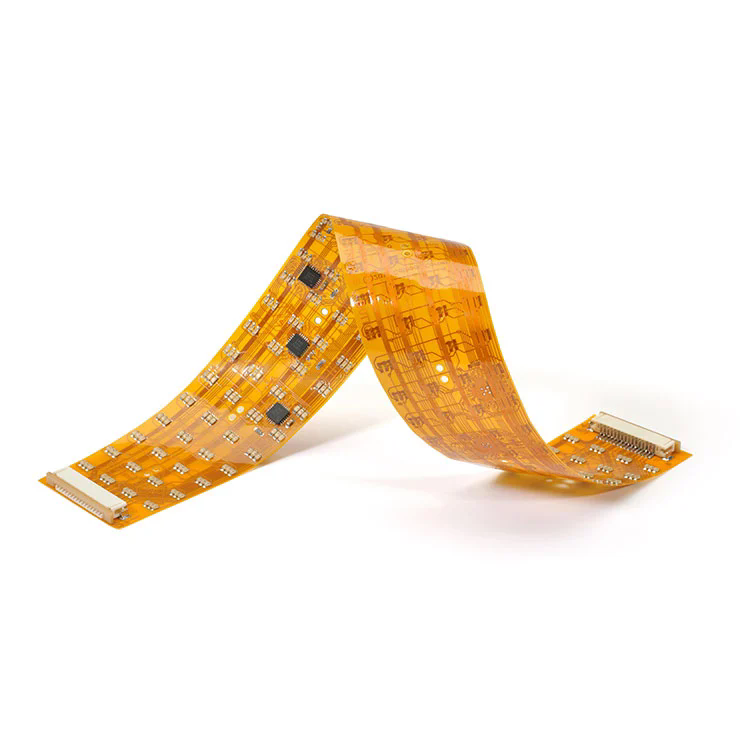

নমনীয় মুদ্রিত সার্কিট বোর্ড(এফপিসি পিসিবিএস) এমন একটি উদ্ভাবন যা নমনীয়, লাইটওয়েট এবং উচ্চ-ঘনত্বের সার্কিট সংযোগগুলি সক্ষম করে আধুনিক ইলেকট্রনিক্সের কাঠামোটিকে পুনরায় আকার দিয়েছে। Traditional তিহ্যবাহী অনমনীয় পিসিবিগুলির বিপরীতে, এফপিসি পিসিবিগুলি পলিমাইড (পিআই) বা পলিয়েস্টার (পিইটি) এর মতো নমনীয় বেস উপকরণ থেকে তৈরি করা হয়, যা সার্কিটটি না ভেঙে বাঁক, ভাঁজ বা মোচড় দিতে পারে। এই অনন্য বৈশিষ্ট্যটি ডিজাইনারদের আরও ছোট, পাতলা এবং আরও গতিশীল পণ্য কাঠামো অর্জন করতে দেয়।
এফপিসি পিসিবিগুলি পরিধানযোগ্য ডিভাইস, মেডিকেল ইনস্ট্রুমেন্টস, মোটরগাড়ি সিস্টেম, স্মার্টফোন এবং শিল্প নিয়ন্ত্রণ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। তাদের নমনীয়তা এবং উচ্চতর কর্মক্ষমতা তাদের কমপ্যাক্ট এবং বহুমুখী ইলেকট্রনিক্সের বিবর্তনের জন্য একটি গুরুত্বপূর্ণ ভিত্তি তৈরি করে।
এফপিসি পিসিবিগুলির মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে:
লাইটওয়েট এবং পাতলা: বেধটি 0.1 মিমি হিসাবে কম হতে পারে, এটি মিনিয়েচারাইজড বৈদ্যুতিন ডিভাইসের জন্য উপযুক্ত করে তোলে।
উচ্চ নির্ভরযোগ্যতা: নমনীয় তামা সার্কিটগুলি তারের ত্রুটিগুলি হ্রাস করে এবং সামগ্রিক সংকেত অখণ্ডতা উন্নত করে।
তাপ এবং রাসায়নিক প্রতিরোধের: পলিমাইড সাবস্ট্রেট কঠোর পরিবেশে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।
দুর্দান্ত গতিশীল বাঁকানোর ক্ষমতা: অস্থাবর বা ভাঁজযোগ্য অংশগুলি সহ ডিভাইসের জন্য উপযুক্ত।
সংক্ষেপে, এফপিসি পিসিবি কার্যকারিতা, স্থায়িত্ব এবং নমনীয়তার একটি নিখুঁত মিশ্রণ সক্ষম করে, পরবর্তী প্রজন্মের বৈদ্যুতিন উদ্ভাবনের দাবি করা ডিজাইনের স্বাধীনতাকে সমর্থন করে।
একটি এফপিসি পিসিবি এর কার্যনির্বাহী নীতিটি তার স্তরযুক্ত কাঠামোর মধ্যে রয়েছে, যা পরিবাহী তামা ট্রেসগুলি একটি নমনীয় অন্তরক ফিল্মে মুদ্রিত করতে দেয়। কাঠামোটি সাধারণত থাকে:
বেস উপাদান (সাবস্ট্রেট): পলিমাইড (পিআই) বা পিইটি ফিল্ম যা যান্ত্রিক নমনীয়তা এবং নিরোধক সরবরাহ করে।
আঠালো স্তর: সাবস্ট্রেটে তামা ফয়েল বন্ড করে (আঠালো বা আঠালো-কম প্রকার হতে পারে)।
কপার ফয়েল: বর্তমান সংক্রমণের জন্য পরিবাহী স্তর।
কভারলে ফিল্ম: সার্কিটকে পরিবেশগত ক্ষতি থেকে রক্ষা করে এবং নিরোধক সরবরাহ করে।
শক্তিবৃদ্ধি স্তর (al চ্ছিক): সংযোগকারী অঞ্চল বা মাউন্টিং পয়েন্টগুলিকে শক্তিশালী করে।
নীচে সাধারণত পেশাদার এফপিসি পিসিবি উত্পাদনতে ব্যবহৃত কী প্রযুক্তিগত স্পেসিফিকেশনগুলির সংক্ষিপ্তসারগুলির একটি বিশদ সারণী রয়েছে:
| প্যারামিটার | স্পেসিফিকেশন | বর্ণনা |
|---|---|---|
| বেস উপাদান | পলিমাইড (পিআই) / পোষা প্রাণী | নমনীয় এবং তাপ-প্রতিরোধী সাবস্ট্রেট উপাদান |
| তামার বেধ | 1/3 ওজ - 3 ওজেড | বর্তমান বহন ক্ষমতা নির্ধারণ করে |
| স্তর গণনা | 1 - 6 স্তর | সার্কিট জটিলতার উপর নির্ভর করে |
| সর্বনিম্ন লাইন প্রস্থ / ব্যবধান | 0.05 মিমি / 0.05 মিমি | সার্কিট ঘনত্বের নির্ভুলতা সংজ্ঞায়িত করে |
| পৃষ্ঠ সমাপ্তি | এনিগ, ওএসপি, হাসল, নিমজ্জন রৌপ্য | সোল্ডারিবিলিটি এবং জারা সুরক্ষা নিশ্চিত করে |
| বাঁকানো ব্যাসার্ধ | ≥0.5 মিমি | বাঁকানোর সময় নমনীয়তা এবং স্থায়িত্ব নির্দেশ করে |
| অপারেটিং তাপমাত্রা | -40 ° C থেকে +150 ° C | উচ্চ-তাপমাত্রা পরিবেশের জন্য উপযুক্ত |
| সোল্ডার মাস্ক | হলুদ, কালো, সবুজ, স্বচ্ছ | নান্দনিক এবং প্রতিরক্ষামূলক আবরণ সরবরাহ করে |
| প্রতিবন্ধকতা নিয়ন্ত্রণ | ± 10% | সংকেত সংক্রমণ স্থায়িত্ব বজায় রাখে |
এই প্রযুক্তিগত পরামিতিগুলি সরাসরি এফপিসি পিসিবিগুলির বৈদ্যুতিক কর্মক্ষমতা, যান্ত্রিক স্থায়িত্ব এবং পণ্য সংহতকরণ দক্ষতার উপর প্রভাব ফেলে। সামগ্রী এবং নকশার সঠিক সংমিশ্রণটি চরম যান্ত্রিক পরিস্থিতিতেও স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করে।
আধুনিক বৈদ্যুতিন ডিভাইসের জন্য পিসিবি ডিজাইন বিবেচনা করার সময়, এফপিসি পিসিবি অনমনীয় বোর্ডগুলির তুলনায় তুলনামূলকভাবে বহুমুখিতা এবং নির্ভরযোগ্যতা সরবরাহ করে। এর ক্রমবর্ধমান জনপ্রিয়তার পিছনে কারণগুলি তিনটি প্রধান ইঞ্জিনিয়ারিং সুবিধার উপর ভিত্তি করে:
এফপিসি পিসিবিএস ইঞ্জিনিয়ারদের জটিল ডিভাইসের জ্যামিতিতে ফিট করার জন্য বোর্ডকে বাঁকানো এবং ভাঁজ করে ত্রি-মাত্রিক আন্তঃসংযোগ তৈরি করতে সক্ষম করে। এই বৈশিষ্ট্যটি স্পেসের প্রয়োজনীয়তাগুলি উল্লেখযোগ্যভাবে হ্রাস করে এবং পাতলা, হালকা এবং আরও বেশি অর্গনোমিক ডিভাইসগুলির নকশার জন্য অনুমতি দেয় - স্মার্টফোন, ক্যামেরা এবং মেডিকেল পরিধানযোগ্যগুলিতে প্রয়োজনীয়।
কম সোল্ডার জয়েন্টগুলি এবং সংযোগকারীগুলির সাথে, এফপিসি পিসিবিগুলি আলগা সংযোগ এবং সংকেত হস্তক্ষেপের ঝুঁকি হ্রাস করে। এগুলি কম্পনের প্রতি অত্যন্ত প্রতিরোধী, এগুলি স্বয়ংচালিত এবং মহাকাশ অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যেখানে ধারাবাহিক কর্মক্ষমতা অত্যন্ত গুরুত্বপূর্ণ।
তামা ট্রেস এবং নিয়ন্ত্রিত প্রতিবন্ধকতা ডিজাইনের অভিন্নতা উচ্চ ফ্রিকোয়েন্সিগুলিতে সংকেত অখণ্ডতা বজায় রাখতে সহায়তা করে। এটি উচ্চ-গতির যোগাযোগ ব্যবস্থা, আইওটি মডিউল এবং উন্নত সেন্সরগুলিতে বিশেষত গুরুত্বপূর্ণ।
সমাবেশকে সরল করে এবং তারের ত্রুটিগুলি হ্রাস করে।
দুর্দান্ত তাপ অপচয় হ্রাস কর্মক্ষমতা সরবরাহ করে।
লাইটওয়েট এবং মিনিয়েচারাইজড বৈদ্যুতিন সমাবেশগুলি সক্ষম করে।
উচ্চ ফলন হার সহ স্বয়ংক্রিয় উত্পাদন সমর্থন করে।
গ্রাহক ইলেকট্রনিক্স: স্মার্টফোন, ট্যাবলেট, ভাঁজযোগ্য প্রদর্শন, ক্যামেরা।
চিকিত্সা সরঞ্জাম: পেসমেকারস, ডায়াগনস্টিক ইমেজিং সিস্টেম, বায়োসেন্সর।
স্বয়ংচালিত ইলেকট্রনিক্স: ইনস্ট্রুমেন্ট প্যানেল, এলইডি আলো, এয়ারব্যাগ সিস্টেম।
শিল্প অটোমেশন: নিয়ন্ত্রণ প্যানেল, রোবোটিক অস্ত্র এবং স্মার্ট সেন্সর।
এই ক্ষমতাগুলি সংহত করার মাধ্যমে, এফপিসি পিসিবিগুলি কেবল একটি প্রযুক্তিগত উপাদান নয়, একটি কৌশলগত নকশার সুবিধা যা আজকের ইলেকট্রনিক্স উত্পাদনতে পণ্য উদ্ভাবন এবং প্রতিযোগিতা সংজ্ঞায়িত করে।
স্থিতিশীল পণ্য কর্মক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা অর্জনের জন্য ডান এফপিসি পিসিবি সরবরাহকারী নির্বাচন করা অপরিহার্য। কোনও প্রস্তুতকারকের মূল্যায়ন করার সময়, নিম্নলিখিত দিকগুলি বিবেচনা করুন:
ডাইমেনশনাল নির্ভুলতা এবং ধারাবাহিকতা বজায় রাখতে প্রস্তুতকারক উন্নত লেজার ড্রিলিং মেশিন, যথার্থ এচিং সিস্টেম এবং স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (এওআই) দিয়ে সজ্জিত রয়েছে তা নিশ্চিত করুন।
শীর্ষ-মানের এফপিসি পিসিবিএস উচ্চ-বিশুদ্ধতা তামা ফয়েলগুলির সাথে মিলিত ডুপন্ট ™ বা প্যানাসোনিক ™ পলিমাইড ফিল্মগুলির মতো প্রত্যয়িত উপকরণগুলির উপর নির্ভর করে। আইপিসি ক্লাস 3 কমপ্লায়েন্স এবং আইএসও 9001 শংসাপত্রের মতো কঠোর মান নিয়ন্ত্রণ প্রক্রিয়াগুলি উত্পাদন নির্ভরযোগ্যতার সূচক।
একজন পেশাদার সরবরাহকারীকে সম্পূর্ণ প্রযুক্তিগত সহায়তা দেওয়া উচিত-প্রাথমিক পর্যায়ে সার্কিট লেআউট ডিজাইন থেকে শুরু করে প্রতিবন্ধকতা সিমুলেশন, প্রোটোটাইপিং এবং ভর উত্পাদন-চূড়ান্ত পণ্যটি পারফরম্যান্স এবং ব্যয়ের প্রয়োজনীয়তা উভয়ই পূরণ করে তা নিশ্চিত করে।
নির্ভরযোগ্য এফপিসি পিসিবিগুলি একাধিক পরীক্ষার প্রক্রিয়াগুলি সহ: সহ:
খোলা/সংক্ষিপ্ত সনাক্তকরণের জন্য বৈদ্যুতিক পরীক্ষা (ই-পরীক্ষা)।
যান্ত্রিক সহনশীলতা নিশ্চিত করতে নমন এবং নমনীয় পরীক্ষা।
পরিবেশগত স্থায়িত্বের জন্য তাপীয় শক এবং বার্ধক্য পরীক্ষা।
ট্রেস অভিন্নতা এবং আঠালো মানের জন্য মাইক্রোস্কোপিক পরিদর্শন।
অভিজ্ঞ এবং প্রত্যয়িত সরবরাহকারী চয়ন করে আপনি উত্পাদন ঝুঁকিগুলি উল্লেখযোগ্যভাবে হ্রাস করতে পারেন, নির্ভরযোগ্যতা উন্নত করতে পারেন এবং সময়-বাজারকে অনুকূল করতে পারেন।
প্রশ্ন 1: এফপিসি পিসিবি এবং অনমনীয় পিসিবির মধ্যে পার্থক্য কী?
এ 1: মূল পার্থক্যটি নমনীয়তা এবং কাঠামোর মধ্যে রয়েছে। এফপিসি পিসিবিগুলি পলিমাইডের মতো নমনীয় উপকরণ ব্যবহার করে যা বাঁকানো এবং ভাঁজকে অনুমতি দেয়, যখন অনমনীয় পিসিবিগুলি শক্ত এফআর -4 স্তরগুলি থেকে তৈরি করা হয়। এফপিসি পিসিবিগুলি কমপ্যাক্ট বা চলমান ডিভাইসের জন্য আদর্শ, যেখানে অনমনীয় পিসিবিগুলি স্থির এবং বৃহত কাঠামোর জন্য ব্যবহৃত হয়।
প্রশ্ন 2: এফপিসি পিসিবিগুলি উচ্চ-বর্তমান অ্যাপ্লিকেশনগুলি পরিচালনা করতে পারে?
এ 2: হ্যাঁ, সঠিক তামার বেধ এবং তাপ পরিচালনার সাথে, এফপিসি পিসিবিগুলি কার্যকরভাবে উচ্চ প্রবাহকে পরিচালনা করতে পারে। শক্তিশালী তামাযুক্ত মাল্টি-লেয়ার এফপিসিগুলি স্বয়ংচালিত, পাওয়ার মডিউল এবং শিল্প নিয়ন্ত্রণ ব্যবস্থায় ভারী বোঝা বজায় রাখতে পারে।
এমন এক যুগে যেখানে নমনীয়তা, নির্ভরযোগ্যতা এবং নির্ভুলতা প্রযুক্তিগত অগ্রগতি সংজ্ঞায়িত করে, এফপিসি পিসিবিগুলি বৈদ্যুতিন ডিভাইসগুলির পরবর্তী প্রজন্মকে শক্তিশালী করতে একটি অপরিবর্তনীয় ভূমিকা পালন করে। লাইটওয়েট কাঠামো, উচ্চ-গতির পারফরম্যান্স এবং ডিজাইনের অভিযোজনযোগ্যতা একত্রিত করার তাদের দক্ষতা তাদেরকে বিভিন্ন শিল্পে উদ্ভাবনের মূল ভিত্তি করে তোলে-গ্রাহক ইলেকট্রনিক্স থেকে শুরু করে চিকিত্সা প্রযুক্তি এবং এর বাইরেও।
এফ্যানওয়ে, আমরা কাস্টম ইঞ্জিনিয়ারড এফপিসি পিসিবি সমাধানগুলি সরবরাহ করতে বিশেষীকরণ করি যা সর্বাধিক দাবিদার শিল্প মান পূরণ করে। উন্নত উত্পাদন সুবিধা, কঠোর মানের পরীক্ষা এবং গ্রাহক সন্তুষ্টির প্রতিশ্রুতিবদ্ধতার সাথে, ফ্যানওয়ে প্রতিটি নমনীয় সার্কিট নিশ্চিত করে যে প্রতিটি নমনীয় সার্কিট শিখর কর্মক্ষমতা এবং দীর্ঘমেয়াদী স্থায়িত্ব সরবরাহ করে।
আপনি যদি উচ্চ-পারফরম্যান্স ইলেকট্রনিক্স বিকাশ করছেন এবং একটি নির্ভরযোগ্য এফপিসি পিসিবি অংশীদার খুঁজছেন, তবে দ্বিধা করবেন নাআমাদের সাথে যোগাযোগ করুনআজ। ফ্যানওয়ের ইঞ্জিনিয়ারিং টিম আপনার উদ্ভাবনী ধারণাগুলিকে প্রাণবন্ত করতে বিশেষজ্ঞের গাইডেন্স, ডিজাইন সমর্থন এবং এক-স্টপ প্রোডাকশন পরিষেবা সরবরাহ করবে।
-
