আএসএমটি স্টেনসিলআধুনিক ইলেকট্রনিক্স উত্পাদনের সবচেয়ে গুরুত্বপূর্ণ কিন্তু প্রায়শই অবমূল্যায়ন করা উপাদানগুলির মধ্যে একটি। এটি সরাসরি সোল্ডার পেস্ট জমার নির্ভুলতা, উপাদান প্রান্তিককরণ এবং সামগ্রিক PCB সমাবেশ ফলন নির্ধারণ করে। এই বিস্তৃত নির্দেশিকাটি একটি এসএমটি স্টেনসিল কী, এটি কীভাবে কাজ করে, বিভিন্ন প্রকার এবং উপকরণ উপলব্ধ এবং কেন এটি উচ্চ-নির্ভরযোগ্য সারফেস মাউন্ট প্রযুক্তি (এসএমটি) উত্পাদন অর্জনে একটি নির্ধারক ভূমিকা পালন করে তা অন্বেষণ করে।

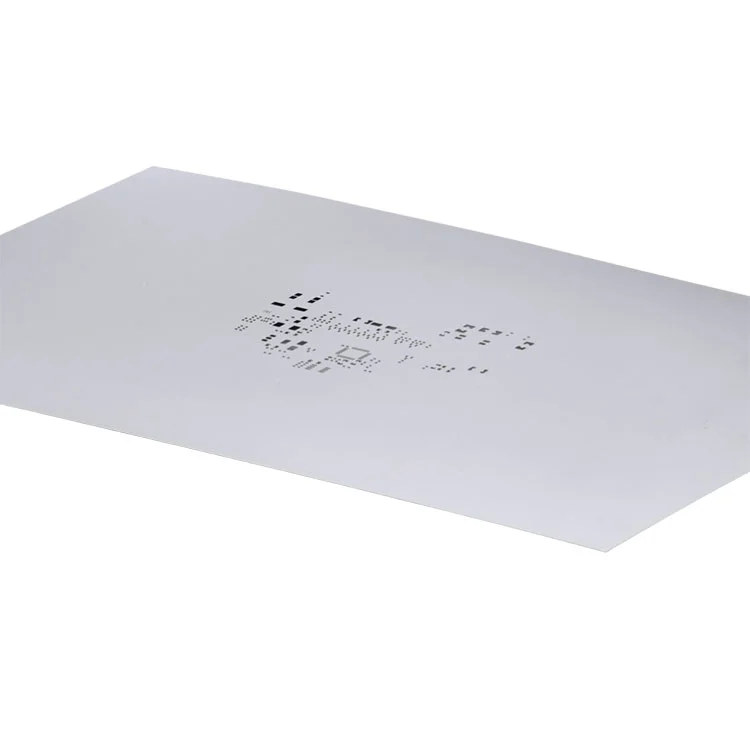

একটি এসএমটি স্টেনসিল হল একটি নির্ভুল-গড়া ধাতব শীট যা পৃষ্ঠ মাউন্ট প্রযুক্তি সমাবেশের সোল্ডার পেস্ট প্রিন্টিং পর্যায়ে ব্যবহৃত হয়। এটিতে লেজার-কাট অ্যাপারচার রয়েছে যা মুদ্রিত সার্কিট বোর্ডে (PCB) সোল্ডার প্যাডের সাথে হুবহু মিলে যায়। উৎপাদনের সময়, সোল্ডার পেস্ট স্টেনসিল পৃষ্ঠ জুড়ে প্রয়োগ করা হয়, পেস্টের নিয়ন্ত্রিত ভলিউম প্রতিটি অ্যাপারচারের মধ্য দিয়ে যেতে এবং PCB প্যাডে জমা করতে দেয়।
এই প্রক্রিয়ার নির্ভুলতা সরাসরি সোল্ডার জয়েন্টের অখণ্ডতা, উপাদান স্থাপনের নির্ভুলতা এবং দীর্ঘমেয়াদী পণ্যের নির্ভরযোগ্যতাকে প্রভাবিত করে। যেমন নির্মাতাদের জন্যShenzhen Fanway প্রযুক্তি কোং, লিমিটেড, এসএমটি স্টেনসিলগুলি ব্যবহারযোগ্য নয় তবে নির্ভুল সরঞ্জাম যা প্রক্রিয়ার স্থিতিশীলতাকে সংজ্ঞায়িত করে।
সোল্ডার পেস্ট প্রিন্টিং প্রক্রিয়াটি সঠিকভাবে নিয়ন্ত্রিত না হলে 60% এর বেশি SMT ত্রুটির জন্য দায়ী। একটি অপ্টিমাইজড এসএমটি স্টেনসিল নিশ্চিত করে:
একটি ভাল-ডিজাইন করা SMT স্টেনসিল ছাড়া, এমনকি সবচেয়ে উন্নত পিক-এন্ড-প্লেস মেশিনগুলিও মুদ্রণের ভুলের জন্য ক্ষতিপূরণ দিতে পারে না।
SMT স্টেনসিলগুলি গঠন, মাউন্টিং পদ্ধতি এবং প্রয়োগের দৃশ্যের উপর ভিত্তি করে শ্রেণীবদ্ধ করা হয়। সর্বাধিক সাধারণ বিভাগগুলির মধ্যে রয়েছে:
উপাদান নির্বাচন সরাসরি স্টেনসিল জীবনকাল, মুদ্রণ সামঞ্জস্য, এবং পরিষ্কারের দক্ষতা প্রভাবিত করে। স্থায়িত্ব এবং পৃষ্ঠের মসৃণতার কারণে সর্বাধিক ব্যবহৃত উপাদান হল স্টেইনলেস স্টীল।
| উপাদান | সুবিধা | সাধারণ ব্যবহারের ক্ষেত্রে |
|---|---|---|
| স্টেইনলেস স্টীল | উচ্চ স্থায়িত্ব, মসৃণ অ্যাপারচার দেয়াল | ব্যাপক উৎপাদন |
| নিকেল | চমৎকার রিলিজ কর্মক্ষমতা | সূক্ষ্ম-পিচ উপাদান |
| পিতল | কম খরচে | স্বল্পমেয়াদী ব্যবহার |
স্টেনসিল ডিজাইন হল সোল্ডার ভলিউম কন্ট্রোল এবং পেস্ট রিলিজ দক্ষতার মধ্যে একটি ভারসাম্য। মূল নকশা কারণগুলির মধ্যে রয়েছে:
উন্নত নির্মাতারা পছন্দ করেShenzhen Fanway প্রযুক্তি কোং, লিমিটেডসর্বোত্তম পেস্ট স্থানান্তর দক্ষতা এবং দীর্ঘমেয়াদী প্রক্রিয়া পুনরাবৃত্তিযোগ্যতা নিশ্চিত করতে IPC নির্দেশিকা অনুসরণ করুন।
| স্টেনসিল টাইপ | যথার্থতা | খরচ | প্রস্তাবিত ভলিউম |
|---|---|---|---|
| ফ্রেমযুক্ত | খুব উচ্চ | মাঝারি | উচ্চ ভলিউম উত্পাদন |
| ফ্রেমহীন | উচ্চ | কম | মাঝারি আয়তনের উৎপাদন |
| প্রোটোটাইপ | মাঝারি | খুব কম | কম ভলিউম পরীক্ষা |
এসএমটি স্টেনসিলগুলি ভোক্তা ইলেকট্রনিক্স, স্বয়ংচালিত ইলেকট্রনিক্স, মেডিকেল ডিভাইস, শিল্প নিয়ন্ত্রণ ব্যবস্থা এবং টেলিযোগাযোগ সহ শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। যেকোন অ্যাপ্লিকেশনের জন্য সুনির্দিষ্ট সোল্ডার পেস্ট ডিপোজিশনের প্রয়োজন একটি সঠিকভাবে ইঞ্জিনিয়ারড এসএমটি স্টেনসিলের উপর নির্ভর করে।
একটি EEAT দৃষ্টিকোণ থেকে, SMT স্টেনসিলগুলি প্রদর্শন করে:
একটি SMT স্টেনসিল কি জন্য ব্যবহৃত হয়?
একটি এসএমটি স্টেনসিল নির্ভরযোগ্য সোল্ডার জয়েন্টগুলি নিশ্চিত করে উপাদান স্থাপনের আগে PCB প্যাডে সঠিকভাবে সোল্ডার পেস্ট প্রয়োগ করতে ব্যবহৃত হয়।
কেন এসএমটি স্টেনসিলের বেধ গুরুত্বপূর্ণ?
স্টেনসিল বেধ সোল্ডার ভলিউম নিয়ন্ত্রণ করে; ভুল বেধ অপর্যাপ্ত সোল্ডার বা ব্রিজিং ত্রুটির কারণ হতে পারে।
কোন SMT স্টেনসিল টাইপ ভর উৎপাদনের জন্য সেরা?
ফ্রেমযুক্ত এসএমটি স্টেনসিলগুলি তাদের স্থায়িত্ব এবং পুনরাবৃত্তিযোগ্যতার কারণে ব্যাপক উত্পাদনের জন্য সেরা।
কত ঘন ঘন একটি SMT স্টেনসিল প্রতিস্থাপন করা উচিত?
প্রতিস্থাপন নির্ভর করে ব্যবহার, পরিষ্কারের ফ্রিকোয়েন্সি এবং উপাদানের গুণমানের উপর, কিন্তু উচ্চ-মানের স্টেনসিল কয়েক হাজার চক্র স্থায়ী হতে পারে।
SMT স্টেনসিল ডিজাইনের জন্য কোন মান নির্দেশ করে?
IPC-7525 এবং IPC-A-610 স্টেনসিল ডিজাইন এবং সোল্ডার পেস্ট প্রয়োগের দিকনির্দেশক বহুলভাবে স্বীকৃত মান।
