ফ্যানওয়ে আপনার পণ্যের সাফল্যকে ত্বরান্বিত করতে আপনার অনন্য প্রয়োজনীয়তার সাথে যথাযথভাবে তৈরি করা দক্ষ এবং নির্ভরযোগ্য শেষ থেকে শেষ পিসিবি সমাবেশ পরিষেবাগুলি সরবরাহ করতে বিশেষীকরণ করে।
এসএমটি স্টেনসিল, যা পিসিবি স্টেনসিল হিসাবেও পরিচিত, এসএমটি উত্পাদন প্রক্রিয়ার একটি গুরুত্বপূর্ণ সরঞ্জাম। এর মূল কাজটি হ'ল সুনির্দিষ্ট সোল্ডার পেস্ট প্রিন্টিংয়ের মাধ্যমে বৈদ্যুতিন উপাদানগুলির উচ্চমানের সোল্ডারিং নিশ্চিত করা। ব্যাপক উত্পাদন বা উচ্চ-নির্ভুলতা সমাবেশের জন্য, এসএমটি স্টেনসিল সর্বদা উত্পাদন দক্ষতা উন্নত করতে, ব্যয় হ্রাস করতে এবং পণ্যের গুণমান নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে। ফ্যানওয়ে পিসিবি অ্যাসেমব্লির জন্য লেজার-কাট স্টেনসিলগুলিতে বিশেষীকরণ করে, তুলনামূলকভাবে নির্ভুলতা, দ্রুত টার্নআরাউন্ড এবং বৈশ্বিক সমর্থন সরবরাহ করে। আমরা আপনার সারফেস মাউন্ট প্রযুক্তি (এসএমটি) প্রক্রিয়াগুলি অনুকূল করার জন্য ডিজাইন করা স্পষ্টতা এসএমটি স্টেনসিলগুলি ইঞ্জিনিয়ার করি। বিশ্বব্যাপী পিসিবিএ নির্মাতাদের জন্য বিশ্বস্ত অংশীদার হিসাবে, আমাদের লেজার-কাট স্টেনসিলগুলি ধারাবাহিক সোল্ডার পেস্ট জবানবন্দি, হ্রাস ত্রুটি এবং বর্ধিত উত্পাদন দক্ষতা নিশ্চিত করে।

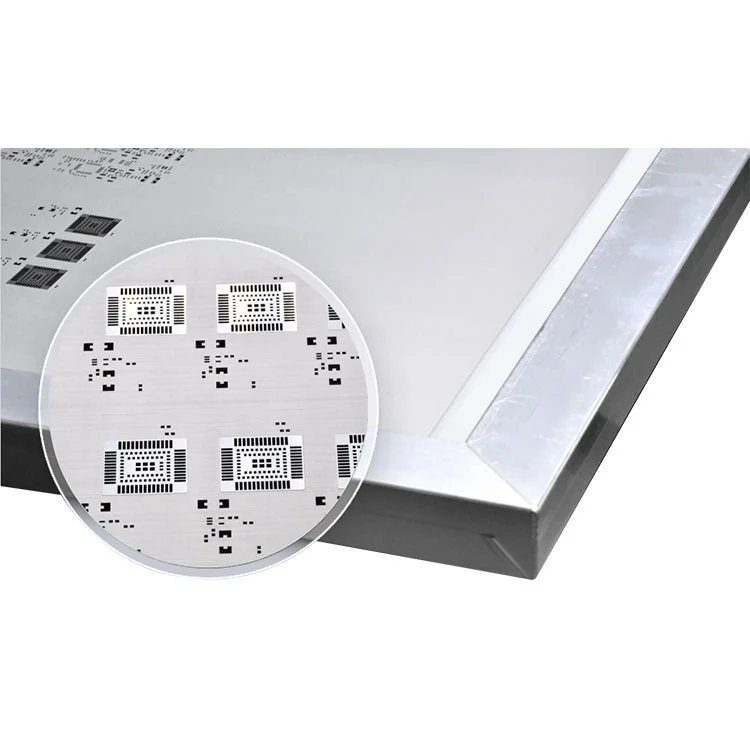

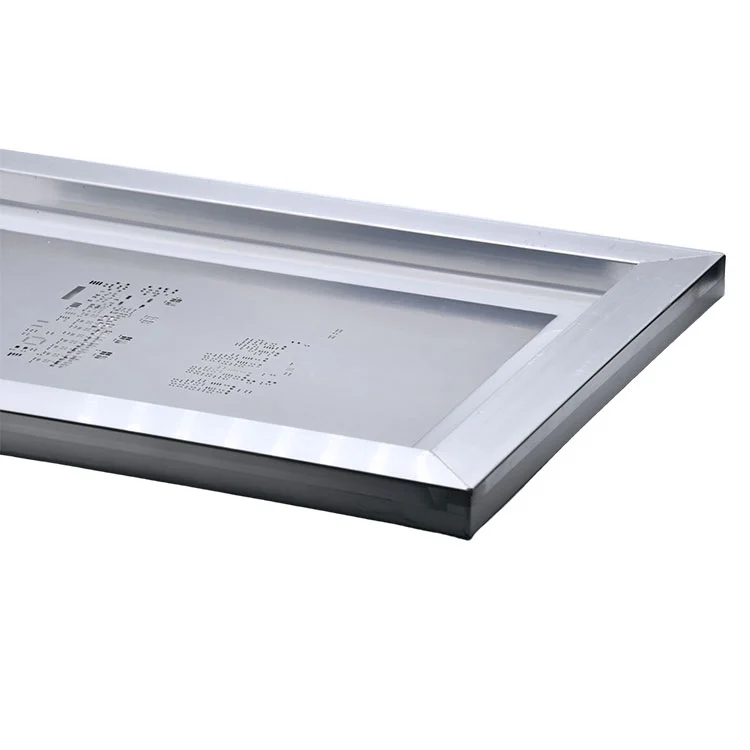

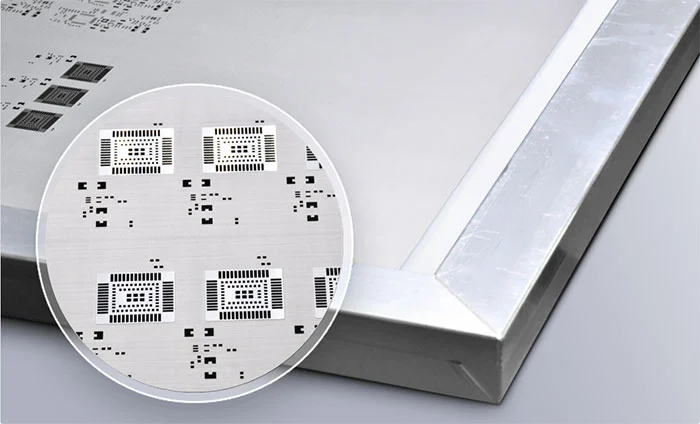

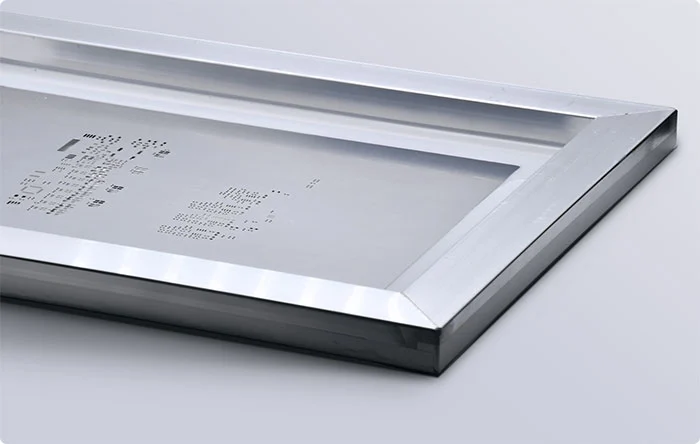

এই স্টেনসিলটি জাল সীমানার সহায়তায় স্থায়ীভাবে একটি অনমনীয় ফ্রেমের মধ্যে স্থির করা হয়েছে। এই জাল সীমানাটি স্টেনসিল ফয়েলটিকে একটি সমতল এবং স্থিতিশীল পৃষ্ঠ নিশ্চিত করে শক্তভাবে প্রসারিত করতে দেয়। এই টাইট স্ট্রেচিং উচ্চ-নির্ভুলতা মুদ্রণ অর্জন করছে। ফ্রেমলেস এসএমটি স্টেনসিলের সাথে তুলনা করে, এটি আরও সুবিধাজনক কারণ এটি নিজেই স্টেনসিলটি প্রসারিত করার দরকার নেই এবং এটি উচ্চ-ভলিউম উত্পাদন রানের জন্য আরও উপযুক্ত।

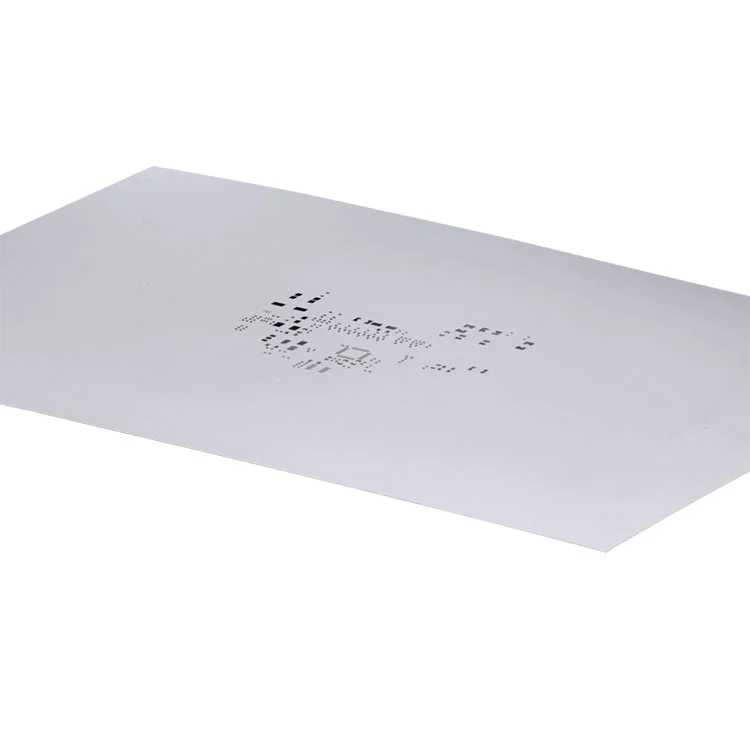

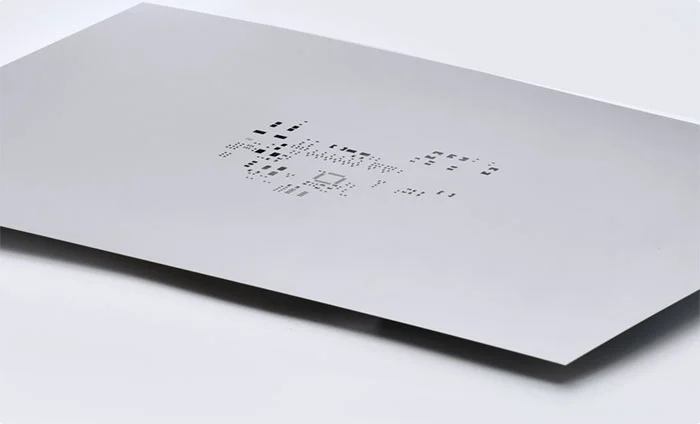

ফ্রেমলেস এসএমটি স্টেনসিল, যা ফয়েল নামেও পরিচিত, এটি 100% লেজার-কাট শীট। আপনি এগুলি পুনরায় ব্যবহারযোগ্য ফ্রেম সহ ব্যবহার করতে পারেন। ফ্রেমযুক্ত স্টেনসিলের সাথে তুলনা করে, এটি একটি ব্যয়বহুল এবং পরিবেশ বান্ধব সমাধান সরবরাহ করে। ফলস্বরূপ, এটি সংক্ষিপ্ত রান এবং প্রোটোটাইপ পিসিবি সমাবেশের জন্য সেরা। তদ্ব্যতীত, আপনি এটি হাত এবং মেশিন সোল্ডারিং উভয়ের জন্যই ব্যবহার করতে পারেন।
এই স্টেনসিলগুলি সিএডি ফাইল বা জেরবার ফাইলগুলি থেকে কাস্টম-তৈরি এবং হ্যান্ড-সোল্ডার পেস্ট প্রিন্টিংয়ের জন্য ডিজাইন করা। প্রোটোটাইপ এসএমটি স্টেনসিল ব্যবহার করে আপনি মুদ্রণ ভুলগুলি দূর করতে পারেন, সার্কিট বোর্ডে উপাদানগুলির ম্যানুয়াল সোল্ডারিংয়ের প্রয়োজনীয়তা এড়াতে পারেন, পিসিবি সমাবেশ প্রক্রিয়াটিকে গতিময় করতে পারেন।
আমাদের অত্যাধুনিক লেজার সিস্টেমগুলি ** ± 0.01 মিমি নির্ভুলতা ** অর্জন করে, আপনার পিসিবি ডিজাইন ফাইলগুলির সাথে নিখুঁত প্রান্তিককরণ নিশ্চিত করে (গারবার/ওডিবি ++)। সূক্ষ্ম-পিচ উপাদানগুলির জন্য আদর্শ (01005 এর নিচে) এবং জটিল বিন্যাস।
উচ্চতর স্থায়িত্বের জন্য 304/316 স্টেইনলেস স্টিল বা ইলেক্ট্রোপলিশড নিকেল থেকে চয়ন করুন। আমাদের স্টেনসিলগুলি এজ সংজ্ঞা বজায় রেখে 100,000+ প্রিন্ট চক্র সহ্য করে।
- অ্যাপারচার আকার এবং আপনার বোমার অনুসারে আকারগুলি
-ফ্রেম বিকল্পগুলি: ন্যানো-প্রলিপ্ত, টেনশন-মাউন্টড, বা পুনরায় ব্যবহারযোগ্য ফ্রেম
- মিশ্র পিসিবি বেধের জন্য স্টেপ-স্টেনসিল সমাধান
24 ঘন্টা প্রোটোটাইপ স্টেনসিল | 3-5 দিনের মধ্যে বাল্ক অর্ডার
ডিএইচএল/ফেডেক্স শিপিং 50+ দেশে
✔ প্রশস্ত অ্যাপ্লিকেশন:এসএমটি স্টেনসিলগুলি প্রায় সমস্ত পিসিবি উত্পাদন প্রক্রিয়াগুলির জন্য ব্যবহার করা যেতে পারে এবং কোনও নির্দিষ্ট বানোয়াট কৌশলতে সীমাবদ্ধ নয়।
✔ উচ্চ নির্ভুলতা এবং ধারাবাহিকতা:এসএমটি স্টেনসিলগুলি নিশ্চিত করে যে সোল্ডার পেস্ট প্যাডগুলির অবস্থান অত্যন্ত নির্ভুল এবং অ্যাপারচারের আকার সামঞ্জস্যপূর্ণ।
✔ পিসিবি সমাবেশের সময় সংক্ষিপ্তকরণ:এসএমটি স্টেনসিলগুলির সাহায্যে সোল্ডার পেস্টটি পুরো পিসিবিতে এক ধাপে প্রয়োগ করা যেতে পারে, সমাবেশের সময়কে উল্লেখযোগ্যভাবে হ্রাস করে।
| লেজার-কাট স্টেনসিল | লেজার-কাট স্টেনসিলগুলি উচ্চ নির্ভুলতার প্রস্তাব দেয় এবং সূক্ষ্ম-পিচ উপাদানগুলির জন্য উপযুক্ত। |
| রাসায়নিক এচ স্টেনসিল | রাসায়নিক এচ স্টেনসিলটি সবচেয়ে ব্যয়বহুল এবং এটি স্ট্যান্ডার্ড এসএমটি উত্পাদন জন্য উপযুক্ত। |
| স্টেপ-আপ/স্টেপ-ডাউন স্টেনসিল | সোল্ডার পেস্টের বিভিন্ন বেধের প্রয়োজন হয় এমন উপাদানগুলি ডিজাইন করার সময় স্টেপ-আপ/স্টেপ-ডাউন স্টেনসিলটি সেরা পছন্দ, সোল্ডার পেস্ট ডিপোজিটিকে অনুকূল করে তোলে। |
| ইলেক্ট্রোফর্মড স্টেনসিল | ইলেক্ট্রোফর্মড স্টেনসিল অতি উচ্চ-উচ্চ নির্ভুলতা সরবরাহ করে এবং উচ্চ-নির্ভরযোগ্যতা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। |
প্রশ্ন: আমি কীভাবে সঠিক স্টেনসিল বেধটি বেছে নেব?
উত্তর: সাধারণত, 0। 1 মিমি থেকে 0। 2 মিমি, সোল্ডার পেস্টের ধরণ, পিসিবি ডিজাইনের স্পেসিফিকেশন এবং উপাদান আকারের উপর নির্ভর করে।
প্রশ্ন: একটি এসএমটি স্টেনসিলের জীবনকাল কী?
উত্তর: সাধারণত, 10, 000 চক্র, তবে এটি নির্ভর করে এটি কত ঘন ঘন ব্যবহৃত হয় এবং পরিষ্কারের মাধ্যমে এটি কতটা ভালভাবে রক্ষণাবেক্ষণ করা হয় তার উপর নির্ভর করে।
প্রশ্ন: আপনি কি প্রোটোটাইপ এসএমটি স্টেনসিল দিতে পারেন?
উত্তর: হ্যাঁ, আমরা পারি। দয়া করে কাস্টমাইজেশনের জন্য দয়া করে পিসিবি ডিজাইন ফাইল সরবরাহ করুন।
