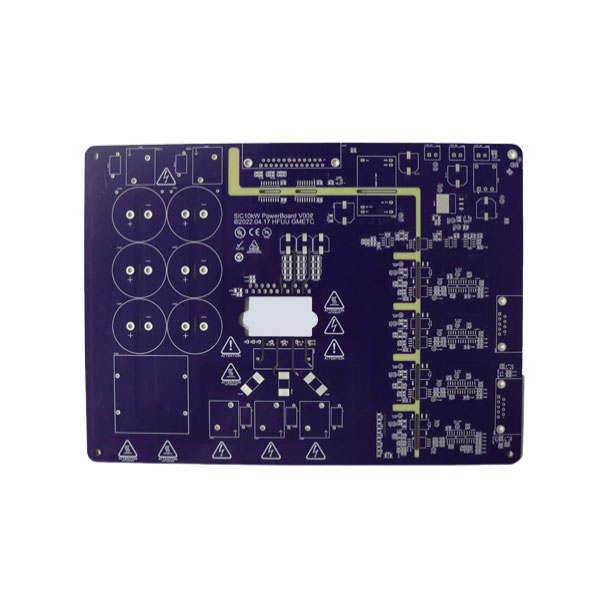

ছোট, দ্রুত এবং আরও শক্তিশালী ইলেকট্রনিক ডিভাইসের দিকে নিরলস ধাক্কা মুদ্রিত সার্কিট বোর্ড প্রযুক্তিতে উল্লেখযোগ্য উদ্ভাবন করেছে। হাই-ডেনসিটি ইন্টারকানেক্ট (HDI) PCBগুলি আজকের সবচেয়ে উন্নত ইলেকট্রনিক্সের ভিত্তি হয়ে উঠেছে—স্মার্টফোন এবং পরিধানযোগ্য থেকে স্বয়ংচালিত নিরাপত্তা ব্যবস্থা এবং চিকিৎসা ইমপ্লান্ট। আমরা কি করে তা পরীক্ষা করিএইচডিআই পিসিবিপ্রচলিত বোর্ড থেকে ভিন্ন, জড়িত মূল প্রযুক্তি এবং কিভাবেফ্যানওয়েএর উত্পাদন ক্ষমতা এই জটিল, উচ্চ-নির্ভরযোগ্যতা বোর্ডগুলির উত্পাদনকে সমর্থন করে। আমরা ডিজাইনের বিবেচনা, উপাদান পছন্দ, এবং মানের মানগুলি অন্বেষণ করি যা আধুনিক HDI বানোয়াটকে সংজ্ঞায়িত করে।
মুদ্রিত সার্কিট বোর্ড প্রায় প্রতিটি ইলেকট্রনিক ডিভাইসের ভিত্তি। যেহেতু ডিভাইসগুলি আরও শক্তিশালী এবং আরও কমপ্যাক্ট হয়ে উঠেছে, পিসিবিগুলির চাহিদাগুলি নাটকীয়ভাবে বৃদ্ধি পেয়েছে। থ্রু-হোল উপাদান এবং বিস্তৃত ট্রেস সহ স্ট্যান্ডার্ড PCBগুলি অনেক আধুনিক অ্যাপ্লিকেশনের জন্য আর যথেষ্ট নয়। উচ্চতর উপাদান ঘনত্ব, দ্রুত সংকেত গতি, এবং হ্রাস ফর্ম কারণগুলির প্রয়োজনীয়তা উচ্চ-ঘনত্ব আন্তঃসংযোগ প্রযুক্তি গ্রহণকে চালিত করেছে।
এইচডিআই পিসিবিগুলি সূক্ষ্ম লাইন এবং স্পেস, ছোট ভিয়াস এবং উচ্চ সংযোগ প্যাড ঘনত্বের সংমিশ্রণের মাধ্যমে প্রতি ইউনিট এলাকায় তারের ঘনত্ব বেশি অর্জন করে। এই বোর্ডগুলি ছোট স্পেসগুলিতে আরও কার্যকারিতা একীভূত করতে সক্ষম করে — 5G যোগাযোগ পরিকাঠামো থেকে শুরু করে মেডিকেল ডায়াগনস্টিক সরঞ্জাম এবং যানবাহনে উন্নত ড্রাইভার সহায়তা সিস্টেম পর্যন্ত অ্যাপ্লিকেশনগুলির জন্য একটি প্রয়োজনীয়তা৷
ফ্যানওয়ে প্রযুক্তিএকটি চীন ভিত্তিক ইলেক্ট্রনিক ম্যানুফ্যাকচারিং পরিষেবা প্রদানকারী যার PCB তৈরি, সমাবেশ এবং পরীক্ষায় 12 বছরের বেশি অভিজ্ঞতা রয়েছে। কোম্পানী PCB লেআউট এবং ডিজাইন থেকে শেষ পণ্য ডেলিভারি পর্যন্ত এন্ড-টু-এন্ড সমাধান অফার করে। এই নিবন্ধটি এইচডিআই পিসিবি প্রযুক্তি, জড়িত উত্পাদন প্রক্রিয়া এবং ফ্যানওয়েকে উচ্চ-ঘনত্বের আন্তঃসংযোগ সমাধানের প্রয়োজন এমন ক্লায়েন্টদের জন্য একটি অংশীদার করে তোলে সেগুলির উপর একটি উদ্দেশ্যমূলক চেহারা প্রদান করে।
এইচডিআই পিসিবিগুলিকে প্রচলিত পিসিবিগুলি থেকে বিভিন্ন মূল বৈশিষ্ট্য দ্বারা আলাদা করা হয় যা উচ্চতর উপাদানের ঘনত্ব এবং আরও ভাল বৈদ্যুতিক কর্মক্ষমতা সক্ষম করে।
HDI বোর্ডগুলি 2.5 mil (0.0635 মিমি) বা তারও কম হিসাবে ছোট ট্রেস প্রস্থ এবং স্পেস অর্জন করতে পারে। এটি একটি প্রদত্ত এলাকায় আরও রাউটিং করার অনুমতি দেয়, এটি একাধিক স্তর বা বড় আকারের বোর্ডের প্রয়োজন ছাড়াই বিজিএ (বল গ্রিড অ্যারে) এর মতো উচ্চ-পিন-কাউন্ট উপাদানগুলিকে সংযুক্ত করা সম্ভব করে।
প্রথাগত থ্রু-হোল ভিয়াস থেকে ভিন্ন যা পুরো বোর্ডের পুরুত্বের মধ্য দিয়ে যায়, মাইক্রোভিয়াগুলি হল ছোট-ব্যাস-সাধারণত 150μm-এর কম-যা পার্শ্ববর্তী স্তরগুলিকে সংযুক্ত করে। ছোট আকার একটি প্রদত্ত এলাকায় আরও ভিয়াসের অনুমতি দেয় এবং এর মাধ্যমে নিজেই খরচ করা স্থান হ্রাস করে।
ব্লাইন্ড ভিয়াস পুরো বোর্ডে প্রবেশ না করেই একটি বাইরের স্তরকে একটি অভ্যন্তরীণ স্তরের সাথে সংযুক্ত করে। সমাহিত ভায়াগুলি বাইরের পৃষ্ঠে না পৌঁছে ভিতরের স্তরগুলিকে সংযুক্ত করে। এই ধরণের মাধ্যমে বাইরের স্তরগুলিতে স্থান না নিয়ে আরও জটিল আন্তঃসংযোগের অনুমতি দেয়।
তামার স্তরগুলির মধ্যে অন্তরক স্তরগুলি HDI বোর্ডগুলিতে পাতলা হয়, যা বোর্ডের সামগ্রিক পুরুত্ব হ্রাস করতে এবং সংক্ষিপ্ত সংকেত পথের মাধ্যমে উন্নত সংকেত অখণ্ডতায় অবদান রাখে।
বৈদ্যুতিক কার্যকারিতা বজায় রাখা বা উন্নত করার সময় এই বৈশিষ্ট্যগুলি সম্মিলিতভাবে উল্লেখযোগ্য বোর্ডের আকার হ্রাস করতে সক্ষম করে-কখনও কখনও প্রচলিত ডিজাইনের তুলনায় 60% পর্যন্ত।
সব HDI বোর্ড সমান নয়। একটি এইচডিআই ডিজাইনের জটিলতা সাধারণত বিল্ড-আপ স্তরের সংখ্যা এবং এর সাথে জড়িত কাঠামোর মাধ্যমে শ্রেণীবদ্ধ করা হয়।
| ক্লাস | গঠন | জটিলতা | সাধারণ অ্যাপ্লিকেশন |
| এইচডিআই ক্লাস 1 | 1+N+1 | কম | বেসিক ভোক্তা ইলেকট্রনিক্স, সাধারণ ডিভাইস |
| এইচডিআই ক্লাস 2 | 2+N+2 | মাঝারি | উন্নত ভোক্তা ইলেকট্রনিক্স, স্বয়ংচালিত ইনফোটেইনমেন্ট |
| এইচডিআই ক্লাস 3 | 3+N+3 | উচ্চ | উচ্চ-পারফরম্যান্স ডিভাইস, 5G পরিকাঠামো, AI সিস্টেম |
| এইচডিআই ক্লাস 4 | 4+N+4 | অত্যন্ত উচ্চ | অত্যাধুনিক অ্যাপ্লিকেশন, সেমিকন্ডাক্টর প্যাকেজিং |
গঠন স্বরলিপিতে "N" মূল স্তরের সংখ্যা উপস্থাপন করে। উচ্চতর জটিলতার বোর্ডগুলির জন্য আরও পরিশীলিত উত্পাদন প্রক্রিয়া এবং কঠোর প্রক্রিয়া নিয়ন্ত্রণ প্রয়োজন।
ফ্যানওয়েএইচডিআই পিসিবি প্রয়োজনীয়তার বিস্তৃত পরিসরকে সমর্থন করার জন্য উত্পাদন ক্ষমতা তৈরি করেছে। নিম্নলিখিত সারণীটি উপলব্ধ মূল ক্ষমতাগুলিকে সংক্ষিপ্ত করে।
| সামর্থ্য | পরিসর |
| লেয়ার কাউন্ট | 1 - 108 স্তর |
| সমাপ্ত বোর্ড বেধ | 0.2 মিমি - 10.0 মিমি |
| সর্বোচ্চ প্যানেলের আকার | 610 মিমি × 1200 মিমি |
| সমাপ্ত কপার পুরুত্ব | 0.5 oz - 12 oz |
| ন্যূনতম লাইন প্রস্থ / স্থান | 2.5 mil/ 2.5 mil |
| ন্যূনতম সমাপ্ত গর্ত আকার | 0.1 মিমি |
| সর্বাধিক আকৃতির অনুপাত | 25:1 |
| প্রতিবন্ধকতা নিয়ন্ত্রণ সহনশীলতা | ±10% |
কোম্পানিটি HASL (LF), ENIG (ইমারশন গোল্ড), ইমারসন টিন, ইমারসন সিলভার, OSP, এবং সোনার আঙ্গুল সহ সারফেস ফিনিশের একটি পরিসীমা অফার করে, যা গ্রাহকদের তাদের নির্দিষ্ট প্রয়োগ এবং পরিবেশগত প্রয়োজনীয়তার জন্য উপযুক্ত ফিনিশ নির্বাচন করতে দেয়।
এইচডিআই পিসিবিগুলি সাধারণত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে নির্ভরযোগ্যতা গুরুত্বপূর্ণ।ফ্যানওয়েআন্তর্জাতিক মান পূরণের প্রতি তার প্রতিশ্রুতি প্রতিফলিত করে এমন বেশ কয়েকটি গুণমানের সার্টিফিকেশন বজায় রাখে।
• ISO 9001:2015- গুণমান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন।
• IATF 16949:2016- স্বয়ংচালিত শিল্পের মান ব্যবস্থাপনার মান।
• ISO 13485:2016- মেডিকেল ডিভাইসের মান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন।
কোম্পানিটি IPC মানগুলিও মেনে চলে, যার মধ্যে রয়েছে IPC-A-600G মুদ্রিত বোর্ডগুলির গ্রহণযোগ্যতার জন্য এবং IPC-6012 কঠোর PCBগুলির কার্যকারিতা নির্দিষ্টকরণের জন্য৷ এইচডিআই পিসিবি উৎপাদন আইপিসি ক্লাস 2 এবং ক্লাস 3 মানগুলিতে উপলব্ধ, ক্লাস 3 মিশন-সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য সর্বোচ্চ স্তরের প্রতিনিধিত্ব করে।
পরিবেশগত সম্মতির মধ্যে রয়েছে UL নিরাপত্তা শংসাপত্র, বিপজ্জনক পদার্থের সীমাবদ্ধতার জন্য RoHS সম্মতি এবং REACH রাসায়নিক সম্মতি।
A: HDI PCB-তে আরও সূক্ষ্ম ট্রেস প্রস্থ (2.5 mil পর্যন্ত), ছোট ভিয়াস (150μm এর নিচে মাইক্রোভিয়াস) এবং উচ্চ সংযোগ প্যাড ঘনত্ব রয়েছে। তারা স্ট্যান্ডার্ড PCB-এর তুলনায় আরও ভাল সংকেত অখণ্ডতার সাথে আরও কমপ্যাক্ট ডিজাইন সক্ষম করে।
উত্তর: মাইক্রোভিয়া হল ছোট-ব্যাসের ভায়া, সাধারণত 150μm-এর কম, যা সন্নিহিত স্তরগুলিকে সংযুক্ত করে। তাদের ছোট আকার উচ্চ রাউটিং ঘনত্বের জন্য অনুমতি দেয় এবং কাঠামোর মাধ্যমে গ্রাসিত স্থান হ্রাস করে।
উত্তর: ডিজাইনের প্রয়োজনীয়তা এবং উপাদান নির্বাচনের উপর নির্ভর করে ফ্যানওয়ে 108টি স্তর পর্যন্ত এইচডিআই পিসিবি তৈরি করতে পারে।
উত্তর: ফানওয়ের ISO 9001:2015, IATF 16949:2016, এবং ISO 13485:2016 সার্টিফিকেশন রয়েছে। কোম্পানিটি আইপিসি মানও মেনে চলে এবং UL, RoHS এবং REACH সম্মতি বজায় রাখে।
উত্তর: উপলব্ধ ফিনিশের মধ্যে রয়েছে HASL (LF), ENIG (ইমারশন গোল্ড), ইমারসন টিন, ইমারসন সিলভার, OSP এবং সোনার আঙুল। পছন্দ অ্যাপ্লিকেশনের সোল্ডারিং প্রয়োজনীয়তা এবং পরিবেশগত অবস্থার উপর নির্ভর করে।
এইচডিআই পিসিবিআধুনিক ইলেকট্রনিক ডিভাইসগুলির জন্য প্রযুক্তি অপরিহার্য হয়ে উঠেছে যেগুলির জন্য ছোট আকারের কারণগুলিতে উচ্চতর কার্যকারিতা প্রয়োজন৷ সূক্ষ্ম ট্রেস, মাইক্রোভিয়াস এবং উন্নত উপকরণের সংমিশ্রণ এমন ডিজাইনকে সক্ষম করে যা প্রচলিত PCB প্রযুক্তির সাথে সম্ভব হবে না।
ফ্যানওয়ে 108 পর্যন্ত স্তর গণনা, ন্যূনতম ট্রেস প্রস্থ 2.5 মিলিয়ন, এবং উচ্চ-ফ্রিকোয়েন্সি এবং উচ্চ-গতির উপকরণগুলির একটি পরিসরের জন্য সমর্থন সহ HDI PCB উত্পাদন ক্ষমতাগুলির একটি বিস্তৃত সেট অফার করে। ISO 9001, IATF 16949, এবং ISO 13485 সহ কোম্পানির গুণমানের শংসাপত্রগুলি- স্বয়ংচালিত, চিকিৎসা এবং অন্যান্য চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির প্রয়োজনীয়তা পূরণের প্রতি তার প্রতিশ্রুতি প্রতিফলিত করে।
দ্রুত প্রোটোটাইপিং বিকল্প এবং বিনামূল্যে DFM বিশ্লেষণের সাথে, ফ্যানওয়ে নতুন HDI ডিজাইন বিকাশকারী গ্রাহকদের জন্য ব্যবহারিক সহায়তা প্রদান করে। আপনি যদি আপনার প্রকল্পের জন্য একটি নির্ভরযোগ্য অংশীদার খুঁজছেন, আমরা আপনাকে আমন্ত্রণ জানাচ্ছিযোগাযোগফ্যানওয়েআজ প্রযুক্তিগত দল আপনার নির্দিষ্ট প্রয়োজনীয়তা অনুসারে ডিজাইন নির্দেশিকা, উপাদান সুপারিশ এবং প্রতিযোগিতামূলক মূল্য প্রদান করতে পারে। কথোপকথন শুরু করতে কোম্পানির ওয়েবসাইট বা ইমেলের মাধ্যমে যোগাযোগ করুন।
