পিসিবি ডিজাইন থেকে শুরু করে ভর উত্পাদন পর্যন্ত, ফ্যানওয়ে আপনার বিভিন্ন প্রকল্পের প্রয়োজনীয়তাগুলি সমাধান করার জন্য এবং আপনার সময়-বাজারকে ত্বরান্বিত করার জন্য এক-স্টপ সমাধান হিসাবে দ্রুত-টার্ন পিসিবি উত্পাদন পরিষেবা সরবরাহ করে।

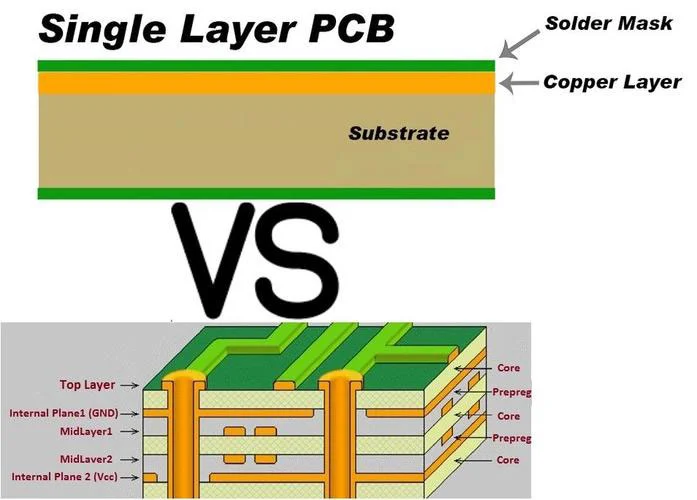

একক স্তর পিসিবি, যা একক-পার্শ্বযুক্ত মুদ্রিত সার্কিট বোর্ড হিসাবেও পরিচিত, এটি পিসিবি ডিজাইনের সহজতম রূপ। এটি একটি একক পরিবাহী তামা স্তর নিয়ে গঠিত একটি অ-কন্ডাকটিভ সাবস্ট্রেট (যেমন এফআর -4) এর উপর স্তরিত, উপাদানগুলি একপাশে মাউন্ট করা এবং বিপরীত দিকে ঘুরানো ট্রেসগুলি রয়েছে। কম-কমপ্লেক্স সার্কিটগুলির জন্য সর্বোত্তম সমাধান, এটি সাশ্রয়ী মূল্যের এবং দ্রুত উত্পাদন প্রক্রিয়ার কারণে ভোক্তা ইলেকট্রনিক্স, বিদ্যুৎ সরবরাহ এবং শিল্প নিয়ন্ত্রণগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
মাল্টি-লেয়ার ডিজাইনের তুলনায় কম উপাদান এবং বানোয়াট ব্যয় সহ একক স্তর পিসিবি।
সাধারণ প্রক্রিয়া সীসা সময় হ্রাস করে কারণ কোনও ল্যামিনেশন এবং ড্রিলিংয়ের মাধ্যমে প্রয়োজন হয় না।
স্তর মিসিলাইনমেন্টের সর্বনিম্ন ঝুঁকি।
24/7 অনলাইন বিশেষজ্ঞরা আপনাকে সর্বদা সহায়তা করার জন্য প্রস্তুত।
| প্যারামিটার | সাধারণ পরিসীমা |
| বোর্ডের বেধ | 0.4 মিমি থেকে 3.2 মিমি |
| তামার বেধ | 1/2 ওজ থেকে 3 ওজ |
| সর্বনিম্ন ট্রেস প্রস্থ | 0.2 মিমি (8 মিলিল) |
| সর্বনিম্ন ড্রিল গর্ত | 0.3 মিমি (12 মিলিল) |
| পৃষ্ঠ সমাপ্তি | হাসল, ওএসপি, এনাইট |
| অপারেটিং তাপমাত্রা | -50 ° C থেকে +105 ° C (উপাদান-নির্ভর) |
| সুবিধা | সীমাবদ্ধতা |
| ✔ অতি-স্বল্প ব্যয় | ❌ কোনও মাল্টিলেয়ার বা সমর্থন মাধ্যমে |
| ✔ মেরামত/সংশোধন করা সহজ | ❌ সীমিত রাউটিং ঘনত্ব |
| ✔ দ্রুত টার্নআরউন্ড সময় | High উচ্চ-ফ্রিকোয়েন্সি ডিজাইনের জন্য অনুপযুক্ত (> 100MHz) |
| ✔ লাইটওয়েট এবং কমপ্যাক্ট | ❌ নিম্ন তাপীয় কর্মক্ষমতা |
উপাদান প্রস্তুতি:একক-পার্শ্বযুক্ত তামা-পরিহিত ল্যামিনেট।
এচিং:ট্রেস তৈরি করতে অযাচিত তামা সরান।
ড্রিলিং:মাধ্যমে গর্তের উপাদানগুলির জন্য গর্ত তৈরি করুন।
সোল্ডার মাস্ক এবং সিল্কস্ক্রিন:প্রতিরক্ষামূলক লেপ এবং চিহ্নগুলি প্রয়োগ করুন।
পৃষ্ঠ সমাপ্তি:বিকল্পগুলির মধ্যে HASL (হট এয়ার সোল্ডার লেভেলিং) বা ওএসপি অন্তর্ভুক্ত রয়েছে।
গ্রাহক ইলেকট্রনিক্স:ক্যালকুলেটর, এলইডি আলো, খেলনা।
পাওয়ার সিস্টেম:এসি/ডিসি রূপান্তরকারী, রিলে।
শিল্প নিয়ন্ত্রণ:সেন্সর, মোটর কন্ট্রোলার।
