ফ্যানওয়ে আপনার পণ্যের সাফল্যকে ত্বরান্বিত করতে আপনার অনন্য প্রয়োজনীয়তার সাথে যথাযথভাবে তৈরি করা দক্ষ এবং নির্ভরযোগ্য শেষ থেকে শেষ পিসিবি সমাবেশ পরিষেবাগুলি সরবরাহ করতে বিশেষীকরণ করে।

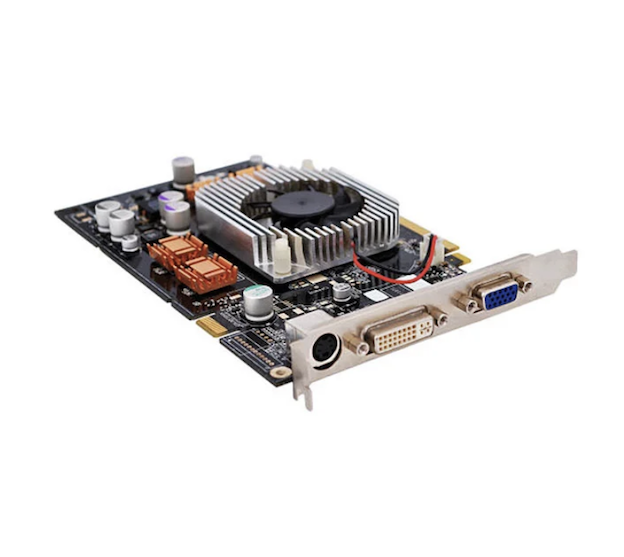

ফ্যানওয়ের মিক্সড এসএমটি এবং থ্রু-হোল টেকনোলজি ইন্টিগ্রেশন অ্যাসেম্বলি পরিষেবা একই মুদ্রিত সার্কিট বোর্ডে এসএমটি এবং টিএইচটি উভয় প্রক্রিয়াই প্রয়োগ করে। এসএমটি উচ্চ-ঘনত্ব, উচ্চ-গতির সংকেত চিপগুলি পরিচালনা করে (01005 প্যাসিভ এবং 0.3 মিমি-পিচ বিজিএ সমর্থন করে), যখন THT সংযোগকারী, ট্রান্সফরমার, বড় ক্যাপাসিটার এবং পাওয়ার ডিভাইসগুলির যত্ন নেয় যা যান্ত্রিক শক্তি এবং উচ্চ বর্তমান ক্ষমতার দাবি করে। এই সংমিশ্রণটি একটি সাধারণ ওভারলে নয় এবং এটি বিভক্ত বিন্যাস, অনুক্রমিক প্রক্রিয়া নিয়ন্ত্রণ এবং তাপ সমন্বয়ের মাধ্যমে অর্জন করা হয়, উভয় প্রযুক্তিকে হস্তক্ষেপ ছাড়াই পাশাপাশি কাজ করার অনুমতি দেয়। যদিও SMT আজকের PCB সমাবেশের পরিমাণের 85% এর বেশি, মিশ্র সমাবেশ হল সবচেয়ে দ্রুত বর্ধনশীল সেগমেন্ট কারণ আধুনিক ইলেকট্রনিক্স প্রায় কখনোই একক প্রযুক্তির উপর নির্ভর করে না।
উচ্চ শক্তি ঘনত্বHDI + THT স্ট্যাক-আপের সাথে
একটি সীমিত বোর্ড এলাকায়, উচ্চ-ঘনত্বের আন্তঃসংযোগ (HDI) রাউটিং SMT চিপগুলির জন্য কমপ্যাক্ট সিগন্যাল নেটওয়ার্ক সরবরাহ করে, যখন THT উপাদানগুলি পাওয়ার লুপের জন্য কম-প্রতিবন্ধক পথ সরবরাহ করে। সিনার্জি প্রতি ইউনিট এলাকায় শক্তি বহন করার ক্ষমতা 25% বৃদ্ধি করে, বোর্ডকে বড় না করেই উচ্চ কর্মক্ষমতা চাহিদা পূরণ করে।
উচ্চ নির্ভরযোগ্যতার জন্য IPC-A-610 ক্লাস 2 সার্টিফিকেশন
সমস্ত মিক্সড এসএমটি এবং থ্রু-হোল টেকনোলজি ইন্টিগ্রেশন অ্যাসেম্বলি প্রক্রিয়া কঠোরভাবে IPC-A-610 ক্লাস 2 মান অনুসরণ করে। এসএমটি রিফ্লো থেকে THT তরঙ্গ বা সিলেক্টিভ সোল্ডারিং পর্যন্ত, প্রতিটি ধাপে প্রসেস উইন্ডো এবং পরিদর্শনের মানদণ্ড সংজ্ঞায়িত করা হয়েছে। চিকিৎসা এবং মোটরগাড়ির মতো নির্ভরযোগ্যতা-সংবেদনশীল সেক্টরগুলির জন্য, আমরা ISO 13485 এবং IATF 16949-এর সাথে সঙ্গতিপূর্ণ সম্পূর্ণ ট্রেসেবিলিটি প্রদান করি।
সামগ্রিক খরচ অপ্টিমাইজেশান
আলাদা SMT এবং THT উৎপাদন মানে দুটি কর্মপ্রবাহ, দুটি লজিস্টিক সেট এবং ডাবল ম্যানেজমেন্ট ওভারহেড। মিশ্র সমাবেশ এক লাইনে উভয় প্রক্রিয়াকে একীভূত করে,rআন্তঃ-প্রক্রিয়া হ্যান্ডলিং এবং পুনঃ-পজিশনিং লোকসান 50%-এর বেশি, বিভক্ত উত্পাদনের তুলনায় মোট খরচ 30% কমানো।
এন্ড-টু-এন্ড কোয়ালিটি কন্ট্রোল: SPI থেকে X-Ray পর্যন্ত
মিশ্র সমাবেশ একক-প্রসেস বোর্ডের তুলনায় উচ্চ মানের ঝুঁকি বহন করে SMT জয়েন্টগুলি তরঙ্গ সোল্ডারিংয়ের সময় তাপীয় শক ভোগ করতে পারে এবং THT সন্নিবেশ ইতিমধ্যে-স্থাপিত SMT উপাদানগুলির ক্ষতি করতে পারে। আমাদের পাল্টা ব্যবস্থাগুলির মধ্যে রয়েছে: অপ্টিমাইজড সোল্ডার পেস্ট ভলিউমের জন্য স্টেপ স্টেনসিল, ওয়েভ সোল্ডারিংয়ের আগে SMT এলাকায় উচ্চ-তাপমাত্রা টেপ সুরক্ষা এবং AOI + X-Ray দিয়ে দ্বৈত পরিদর্শন দৃশ্যমান এবং লুকানো জয়েন্টগুলি (BGAs, LGAs)।
মিশ্র PCB সমাবেশ হল একটি একক মুদ্রিত সার্কিট বোর্ডে সারফেস-মাউন্ট (SMT) এবং থ্রু-হোল (THT) উভয় উপাদান মাউন্ট করার প্রক্রিয়া। এসএমটি উপাদানগুলি সরাসরি বোর্ডের পৃষ্ঠে স্থাপন করা হয় এবং রিফ্লো মাধ্যমে সোল্ডার করা হয়; THT লিডগুলি প্রি-ড্রিল করা গর্তের মাধ্যমে ঢোকানো হয় এবং তরঙ্গ বা নির্বাচনী সোল্ডারিং ব্যবহার করে বিপরীত দিকে সোল্ডার করা হয়। এই "উভয়-এর মধ্যে সর্বোত্তম" কৌশলটি THT-এর উচ্চতর যান্ত্রিক শক্তি এবং পাওয়ার হ্যান্ডলিং এর পাশাপাশি SMT-এর উচ্চ ঘনত্ব এবং ক্ষুদ্রকরণকে কাজে লাগায়। মিশ্র সমাবেশ স্বয়ংচালিত ইলেকট্রনিক্স, চিকিৎসা ডিভাইস, শিল্প নিয়ন্ত্রণ, এবং মহাকাশ অ্যাপ্লিকেশনে ব্যাপকভাবে গৃহীত হয়।
ফ্যানওয়ে অনুসরণ করে একটিSMT-প্রথম, THT-সেকেন্ড মিশ্র এসএমটি এবং থ্রু-হোল টেকনোলজি ইন্টিগ্রেশন অ্যাসেম্বলি উৎপাদনের জন্য ক্রম এবং এটি ফলনের জন্য গুরুত্বপূর্ণ। সম্পূর্ণ প্রবাহ:
পিসিবি ক্লিনিং এবং সোল্ডার পেস্ট প্রিন্টিং
বোর্ড পরিষ্কারের পরে, সোল্ডার পেস্ট স্টেনসিলের মাধ্যমে এসএমটি প্যাডে প্রিন্ট করা হয়। মিশ্র বোর্ডের জন্য, একটি স্টেপ স্টেনসিল বিভিন্ন জোন জুড়ে পেস্টের বেধ সামঞ্জস্য করতে ব্যবহার করা যেতে পারে।
এসএমটি প্লেসমেন্ট এবং রিফ্লো
উচ্চ-গতির পিক-এন্ড-প্লেস মেশিনগুলি এসএমটি উপাদানগুলি মাউন্ট করে, তারপরে বোর্ডটি এসএমটি সোল্ডারিং সম্পূর্ণ করতে একটি রিফ্লো ওভেনের মধ্য দিয়ে যায়। THT সন্নিবেশ রিফ্লো হিট বেশিরভাগ THT উপাদানের (যেমন, প্লাস্টিক-হাউজিং সংযোগকারী) ক্ষতি করার আগে এই পদক্ষেপটি অবশ্যই ঘটতে হবে।
THT উপাদান সন্নিবেশ
ম্যানুয়াল বা স্বয়ংক্রিয় সন্নিবেশ মেশিন THT-কে ধাতুপট্টাবৃত ছিদ্রের মধ্যে রাখে। উপাদানগুলিকে অবশ্যই বোর্ডের বিপরীতে সোজা লিড দিয়ে ফ্লাশ করে বসতে হবে, অতিরিক্ত বল এড়াতে হবে যা বিদ্যমান এসএমটি সোল্ডার জয়েন্টগুলিকে ক্র্যাক করতে পারে বা পিসিবিকে বিকৃত করতে পারে।
তরঙ্গ বা নির্বাচনী সোল্ডারিং
অনেক THT উপাদান সহ বোর্ডগুলির জন্য, ওয়েভ সোল্ডারিং সমস্ত জয়েন্টগুলিকে এক পাসে সম্পন্ন করে। ঘন মিশ্র লেআউটের জন্য, নির্বাচনী সোল্ডারিং শুধুমাত্র THT প্যাডে সোল্ডার প্রযোজ্য, যা তাপীয় এক্সপোজার থেকে কাছাকাছি এসএমটি উপাদানগুলিকে রক্ষা করে। সিলেক্টিভ সোল্ডারিং 2-5 মিমি (বনাম 8-12 মিমি প্রচলিত তরঙ্গ সোল্ডারিং) একটি সোল্ডার ওয়েভ উচ্চতা বজায় রাখে, তাপ-প্রভাবিত অঞ্চলকে উল্লেখযোগ্যভাবে হ্রাস করে।
সীসা ট্রিমিং, পরিষ্কার এবং পরিদর্শন
অতিরিক্ত সীসা ছাঁটা হয়, ফ্লাক্সের অবশিষ্টাংশ পরিষ্কার করা হয়, এরপর AOI ভিজ্যুয়াল পরিদর্শন, এক্স-রে পরিদর্শন (লুকানো জয়েন্টগুলির জন্য), এবং কার্যকরী পরীক্ষা করা হয়।
মিশ্র সমাবেশ PCB ডিজাইনের উপর বিশেষ প্রয়োজনীয়তা আরোপ করে, নিম্নলিখিত তিনটি পয়েন্ট সরাসরি উত্পাদন ফলনকে প্রভাবিত করে:
≥3 মিমি ব্যবধান সহ জোনযুক্ত লেআউট
বোর্ডে স্পষ্টভাবে SMT এবং THT জোন আলাদা করুন। THT উপাদানগুলি (সংযোগকারী, বড় ক্যাপাসিটর) বোর্ডের প্রান্ত বা কোণগুলির কাছে রাখুন এবং THT এলাকা থেকে সূক্ষ্ম-পিচ SMT ডিভাইসগুলি (BGAs) দূরে রাখুন যা সন্নিবেশের সময় যান্ত্রিক হস্তক্ষেপ এবং ওয়েভ সোল্ডারিংয়ের সময় সোল্ডার স্প্ল্যাশ রোধ করতে দুটি জোনের মধ্যে কমপক্ষে 3 মিমি ক্লিয়ারেন্স বজায় রাখে।
হোল সাইজ ম্যাচিং: 0.1-0.2 মিমি ক্লিয়ারেন্স
THT প্যাড হোল ব্যাস 0.1-0.2 মিমি বড় হওয়া উচিত উপাদান সীসা ব্যাসের চেয়ে মসৃণ সন্নিবেশ নিশ্চিত করা। খুব টাইট এবং সন্নিবেশ করা কঠিন বা অসম্ভব; খুব ঢিলেঢালা হয় এবং কম্পোনেন্ট পাল্টে যায়, যার ফলে দরিদ্র সোল্ডার ফিল হয়।
থার্মাল রিলিফ এবং কিপ-আউট জোন
বড় তামার প্লেনের সাথে সংযুক্ত THT প্যাডগুলি (ভূমি, শক্তি) তাপকে খুব দ্রুত দূরে সঞ্চালিত হতে বাধা দেওয়ার জন্য তাপীয় ত্রাণ স্পোক ব্যবহার করা উচিত, যার ফলে জয়েন্টগুলি ঠান্ডা হয়। সিলেক্টিভ-সোল্ডারিং THT প্যাডের চারপাশে, সংলগ্ন উপাদানগুলি এড়াতে পর্যাপ্ত রাখার জায়গা সংরক্ষণ করুন।
মিশ্র সমাবেশ মিশ্র এসএমটি এবং থ্রু-হোল প্রযুক্তি ইন্টিগ্রেশন সমাবেশ
স্বয়ংচালিত ইলেকট্রনিক্স
ECUs, BMS, ADAS সেন্সর মডিউল এই সমস্ত বোর্ডগুলির সংকেত প্রক্রিয়াকরণের জন্য ঘন চিপ এবং উচ্চ-কারেন্ট সংযোগকারী, রিলে এবং অন্যান্য THT অংশগুলির প্রয়োজন যা কম্পন এবং তাপমাত্রা সাইক্লিং সহ্য করে।
শিল্প নিয়ন্ত্রণ এবং পাওয়ার মডিউল
পিএলসি, সার্ভো ড্রাইভ, শিল্প বিদ্যুৎ সরবরাহ SMT নিয়ন্ত্রণ লজিক এবং যোগাযোগ পরিচালনা করে, THT মাউন্ট পাওয়ার MOSFET, ট্রান্সফরমার এবং তাপ ব্যবস্থাপনার জন্য বড় ক্যাপাসিটার।
মেডিকেল ডিভাইস
রোগীর মনিটর, আল্ট্রাসাউন্ড সিস্টেম, সেন্সর ফ্রন্ট-এন্ড এবং প্রসেসর কোরের জন্য ডায়াগনস্টিক সরঞ্জাম এসএমটি, পাওয়ার সংযোগকারীর জন্য THT এবং ঘন ঘন মিলিত ইন্টারফেস।
মহাকাশ ও প্রতিরক্ষা
উচ্চ-নির্ভরযোগ্যতা সিস্টেম যা যান্ত্রিক দৃঢ়তার দাবি করে THT সংযোগগুলি অবশ্যই MIL-STD-202G ভাইব্রেশন মান পূরণ করবে৷
12 বছরের মিশ্র সমাবেশের অভিজ্ঞতা
আমরা এক দশকেরও বেশি সময় ধরে SMT-THT মিশ্র সমাবেশে বিশেষীকরণ করেছি, DFM পর্যালোচনা থেকে ভলিউম উত্পাদন পর্যন্ত গভীর জ্ঞান তৈরি করেছি। আমাদের দল বুঝতে পারে কোন ডিজাইনের কারণে ওয়েভ-সোল্ডারিং ব্রিজ তৈরি হয় এবং কোন প্লেসমেন্টগুলি পাঠ্যপুস্তকে নেই কিন্তু চূড়ান্ত ফলন নির্ধারণ করে।
ISO 9001:2015 এবং IPC-A-610 ক্লাস 2 প্রত্যয়িত
সমস্ত প্রক্রিয়া প্রত্যয়িত মানের সিস্টেমের অধীনে চালিত হয়। প্রতিটি বোর্ড AOI, X-Ray, এবং কার্যকরী পরীক্ষার মধ্য দিয়ে যায়। চিকিৎসা ও স্বয়ংচালিত ক্লায়েন্টদের জন্য, আমরা ISO 13485 এবং IATF 16949-এর সাথে সঙ্গতিপূর্ণ সম্পূর্ণ ট্রেসেবিলিটি ডকুমেন্টেশন প্রদান করি।
ওয়ান-স্টপ সার্ভিস: ডিজাইন থেকে ডেলিভারি পর্যন্ত
আমরা DFM পর্যালোচনা, উপাদান সংগ্রহ, SMT+THT সমাবেশ এবং চূড়ান্ত পরীক্ষা অফার করি। শুধু আপনার Gerber ফাইল এবং BOM প্রদান করুন এবং আমরা বাকিগুলি পরিচালনা করি।
নমনীয় ভলিউম ক্ষমতা
প্রোটোটাইপ থেকে উচ্চ-ভলিউম উৎপাদনে সমর্থন। স্ট্যান্ডার্ড মিশ্র বোর্ডের জন্য কোন NRE ফি নেই; জটিল বোর্ডের জন্য, আমরা ইঞ্জিনিয়ারিং পর্যালোচনা এবং প্রক্রিয়া অপ্টিমাইজেশান পরামর্শ প্রদান করি।
প্রশ্ন: মিশ্র সমাবেশ বোর্ডের জন্য সাধারণ সীসা সময় কি?
উত্তর: প্রোটোটাইপগুলি সাধারণত 5-7 কার্যদিবস, ছোট ভলিউম (<1000 পিসি) 7-10 দিন, এবং বড় ভলিউমগুলি কেস-বাই-কেস মূল্যায়ন করা হয়, সাধারণত 10-15 কার্যদিবস।
প্রশ্ন: কোন THT উপাদানগুলির জন্য তরঙ্গ সোল্ডারিংয়ের পরিবর্তে নির্বাচনী সোল্ডারিং প্রয়োজন?
উত্তর: যখন SMT উপাদানগুলি (বিশেষত সূক্ষ্ম-পিচ BGAs, QFNs) THT প্যাডের কাছাকাছি অবস্থানে থাকে, অথবা যখন THT উপাদানগুলি তাপ-সংবেদনশীল হয় (যেমন, প্লাস্টিকের হাউজিংগুলির সাথে সংযোগকারী), নির্বাচনী সোল্ডারিং সুপারিশ করা হয়৷ এটি শুধুমাত্র THT জয়েন্ট এলাকাকে উত্তপ্ত করে, বাকি বোর্ডকে তাপীয় এক্সপোজার থেকে রক্ষা করে।
প্রশ্ন: মিক্সড এসএমটি এবং থ্রু-হোল টেকনোলজি ইন্টিগ্রেশন অ্যাসেম্বলির জন্য কি বিশেষ পিসিবি সাবস্ট্রেট উপকরণ প্রয়োজন?
উত্তর: বেশিরভাগ মিশ্র সমাবেশের জন্য স্ট্যান্ডার্ড FR-4 যথেষ্ট। যাইহোক, যদি বোর্ডে উচ্চ-ক্ষমতার THT উপাদান (ট্রান্সফরমার, পাওয়ার MOSFETs) থাকে, তাহলে আমরা তরঙ্গ-সোল্ডারিং তাপীয় শক সহ্য করার জন্য উচ্চ-Tg উপাদান (Tg ≥ 150°C) রাখার পরামর্শ দিই।
প্রশ্ন: SMT এবং THT উপাদানগুলি কি একই পাশে স্থাপন করা যেতে পারে?
উঃ হ্যাঁ। উপরের দিকে উভয়টি স্থাপন করা সবচেয়ে সহজ পদ্ধতি, তরঙ্গ সোল্ডারিংয়ের জন্য নীচে পরিষ্কার রেখে। যাইহোক, SMT প্যাড এবং THT গর্তের মধ্যে কমপক্ষে 2-3 মিমি ক্লিয়ারেন্স নিশ্চিত করুন।
প্রশ্ন: ফ্যানওয়ে কি সীসা-মুক্ত সোল্ডারিং সমর্থন করে?
উঃ হ্যাঁ। আমাদের রিফ্লো এবং ওয়েভ সোল্ডারিং সিস্টেমগুলি সীসা-মুক্ত অ্যালয় (SAC305, ইত্যাদি) এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, সেই অনুযায়ী তাপমাত্রার প্রোফাইল সেট করা আছে৷
প্রশ্ন: মিশ্র সমাবেশের জন্য আমরা কী ত্রুটির হার আশা করতে পারি?
উত্তর: পুঙ্খানুপুঙ্খ DFM জড়িত থাকার সাথে, আমাদের মিশ্র সমাবেশ ফার্স্ট-পাস ফলন সাধারণত 97% ছাড়িয়ে যায়। মূল নিয়ন্ত্রণ পয়েন্ট: ডিজাইনের সময় লেআউট পর্যালোচনা, ওয়েভ সোল্ডারিংয়ের আগে SMT সুরক্ষা এবং ডুয়াল AOI+X-Ray পরিদর্শন।
