পিসিবি টেস্টিং ইলেকট্রনিক্স উত্পাদন একটি গুরুত্বপূর্ণ পর্যায় যা গুণমান, কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করেমুদ্রিত সার্কিট বোর্ড(পিসিবি) পরীক্ষাগুলি তাত্ক্ষণিকভাবে সমস্যাগুলি খুঁজে পেতে পারে এবং ডিজাইনারকে দ্রুত সমাধান করতে সহায়তা করতে পারে।পিসিবিপরীক্ষায় খালি বোর্ড টেস্টিং এবং একত্রিত বোর্ড টেস্টিং জড়িত।
বেয়ার পিসিবি পরীক্ষা
বৈদ্যুতিক সংযোগ, বিচ্ছিন্নতা এবং উত্পাদন ত্রুটিগুলি যাচাই করতে পিসিবি পরীক্ষার উদ্দেশ্য।
পিসিবি পরীক্ষার পদ্ধতি অন্তর্ভুক্ত:
ধারাবাহিকতা পরীক্ষা (সংক্ষিপ্ত পরীক্ষা): অনিচ্ছাকৃত শর্টসগুলির জন্য চেক (উদাঃ, তামা ট্রেস স্পর্শকারী)।
বিচ্ছিন্নতা পরীক্ষা (ওপেন টেস্টিং): ট্রেসগুলিতে কোনও খোলা সার্কিট (বিরতি) নিশ্চিত করে না।
অটোমেটেড অপটিকাল পরিদর্শন (এওআই): স্ক্র্যাচগুলি সনাক্ত করতে ক্যামেরা ব্যবহার করে, ভুল ধারণাগুলি বা ত্রুটিগুলি এচিং করে।
প্রতিবন্ধকতা পরীক্ষা: ট্রেস প্রতিবন্ধকতা নির্দিষ্টকরণের সাথে মেলে তা নিশ্চিত করতে উচ্চ-গতির ডিজাইনের (উদাঃ, আরএফ, ডিডিআর) জন্য সমালোচনা।
সমবেত বোর্ড পরীক্ষা
1. ইন-সার্কিট পরীক্ষা (আইসিটি): আইসিটি উপাদান, শর্টস, খোলার এবং মানগুলি যাচাই করার জন্য একটি স্বয়ংক্রিয় অনলাইন পরীক্ষা। এই পরীক্ষাটি যথাযথভাবে ত্রুটিযুক্ত অবস্থানগুলি খুঁজে পেতে পারে, যা শ্রমিকদের সহজেই সমস্যা পিসিবিএ পরিচালনা করতে দেয়।
২. প্রোব পরীক্ষা পরীক্ষা: এটি একটি ব্যয়বহুল পদ্ধতি, কাস্টম ফিক্সচার ছাড়াই সার্কিটের চলমান প্রোব পরীক্ষা। এটি সফ্টওয়্যার পরিবর্তনের মাধ্যমে বিভিন্ন পরীক্ষার প্রয়োজনীয়তার জন্য উপযুক্ত।

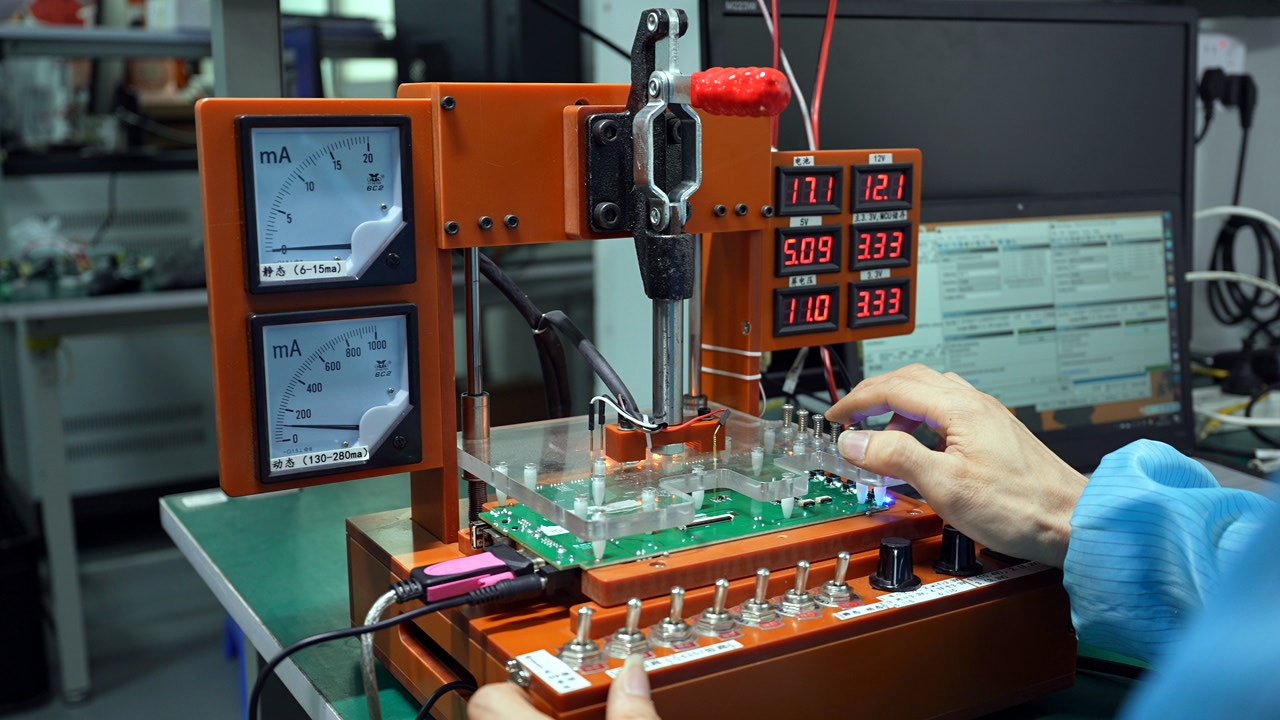

৩. ফাংশনাল টেস্টিং: পিসিবির কার্যকারিতা যাচাই করার জন্য এটির জন্য বিশেষ সরঞ্জাম এবং কাস্টমাইজড পরীক্ষার পদ্ধতি প্রয়োজন।
৪.আউটোমেটিক অপটিকাল পরিদর্শন (এওআই): এওআই পরিদর্শন সোল্ডার জয়েন্টগুলি স্ক্যান করতে ক্যামেরা ব্যবহার করে এবং ব্রিজ, মিসালাইনমেন্ট এবং অনুপস্থিত অংশগুলির মতো উপাদানগুলি ত্রুটিগুলি ব্যবহার করে।
৫. এক্স-রে টেস্টিং: লুকানো জয়েন্টগুলি (বিজিএ, কিউএফএন), ভয়েডস বা সোল্ডার ত্রুটিগুলি পরীক্ষা করতে এক্স-রে ব্যবহার করে।
আপনি কী ধরণের ইলেকট্রনিক্স পরীক্ষা ব্যবহার করেন তা বিবেচনা না করেই এটি প্রিন্টেড সার্কিট বোর্ডের (পিসিবি) সুবিধা নিয়ে আসে। ডিজাইনের পর্যায়ে পরীক্ষা করা ডিজাইনারদের ব্যাপক উত্পাদনে ত্রুটিগুলি এড়াতে, ব্যয় হ্রাস করে, বিকাশের চক্রকে সংক্ষিপ্ত করে এবং উত্পাদনকে গতি বাড়ায়। বিস্তৃত পরীক্ষাগুলি পিসিবিগুলি পণ্য নির্ভরযোগ্যতা উন্নত করার সময় সমস্ত বৈদ্যুতিক, যান্ত্রিক এবং কাঠামোগত নকশার প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করে।
পিসিবি পরীক্ষা পণ্যের মানের জন্য গুরুত্বপূর্ণ। ফ্যানওয়েতে, আমরা উপাদান পরিদর্শন, কাস্টম পরীক্ষা সহ বিস্তৃত পরীক্ষার সমাধান সরবরাহ করি। আজ আমাদের সাথে যোগাযোগ করুন আরও বিশদ পান।
-
