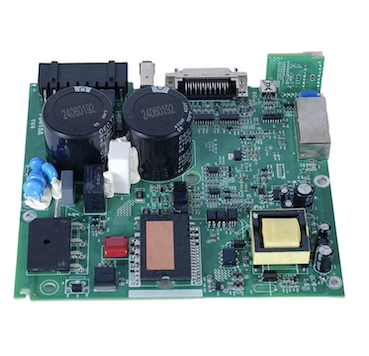

উচ্চ নির্ভুলতা মাইক্রো BGA বল গ্রিড অ্যারে PCB সমাবেশ

ফ্যানওয়ের হাই প্রিসিসন মাইক্রো বিজিএ বল গ্রিড অ্যারে পিসিবি অ্যাসেম্বলি পরিষেবাটি কম্পোনেন্ট বডির অধীনে নির্ভরযোগ্য সোল্ডার জয়েন্টগুলি অর্জন করতে নির্ভুল প্লেসমেন্ট সরঞ্জাম, নিয়ন্ত্রিত থার্মাল প্রোফাইলিং এবং 2D/3D এক্স-রে পরিদর্শনকে একত্রিত করে। প্লেসমেন্টের নির্ভুলতা 0.25 মিমি পর্যন্ত সূক্ষ্ম-পিচ BGA গুলিকে সমর্থন করে, রিফ্লো প্রোফাইলগুলি শূন্যতা, ওয়ারপেজ, এবং হেড-ইন-পিলো ত্রুটিগুলি প্রতিরোধ করতে ক্যালিব্রেট করা হয়। বিজিএ প্রিন্টেড সার্কিট বোর্ড ম্যানুফ্যাকচারিং সার্ভিসের মধ্যে রয়েছে বিজিএ রাউটিং-এর জন্য পিসিবি লেআউট অপ্টিমাইজেশান, অনুমোদিত সাপ্লাই চেইনের মাধ্যমে কম্পোনেন্ট সোর্সিং, এবং আইপিসি-এ-610 গ্রহণযোগ্যতার মানদণ্ডের বিপরীতে সমাবেশ-পরবর্তী পরিদর্শন। বোর্ডগুলির জন্য উপাদান প্রতিস্থাপন বা আপগ্রেডের প্রয়োজন, পরিষেবাটি নিয়ন্ত্রিত থার্মাল প্রোফাইল ব্যবহার করে বিজিএ অপসারণ, প্যাড পরিষ্কার, রিবলিং এবং পুনরায় সংযুক্তি প্রদান করে।

BGA PCB সমাবেশ কি?

BGA (বল গ্রিড অ্যারে) PCB সমাবেশ হল পৃষ্ঠ মাউন্ট প্রযুক্তি ব্যবহার করে একটি মুদ্রিত সার্কিট বোর্ডে বল গ্রিড অ্যারে উপাদানগুলি মাউন্ট করার প্রক্রিয়া। ঘেরের চারপাশে সীসা সহ প্রথাগত প্যাকেজের বিপরীতে, বিজিএ উপাদানগুলিতে ডিভাইসের নীচের দিকে একটি গ্রিডে সাজানো সোল্ডার বলগুলির একটি অ্যারে থাকে। সমাবেশের সময়, বিজিএ সোল্ডার-পেস্ট করা প্যাডের উপর স্থাপন করা হয় এবং একটি রিফ্লো ওভেনের মধ্য দিয়ে চলে যায়, যেখানে সোল্ডার বলগুলি গলে বৈদ্যুতিক এবং যান্ত্রিক সংযোগ তৈরি করে। কারণ জয়েন্টগুলি উপাদানের শরীরের নীচে লুকানো থাকে, স্ট্যান্ডার্ড ভিজ্যুয়াল পরিদর্শন সোল্ডারের গুণমান যাচাই করতে পারে না; এক্স-রে পরিদর্শন প্রয়োজন।

বিজিএ প্যাকেজের ধরন এবং ব্যবহার

বিজিএ সমাবেশ প্রক্রিয়া

উচ্চ নির্ভুলতা মাইক্রো BGA বল গ্রিড অ্যারে PCB সমাবেশ প্রক্রিয়া যৌথ নির্ভরযোগ্যতা নিশ্চিত করতে একটি নিয়ন্ত্রিত ক্রম অনুসরণ করে:

1. PCB প্রস্তুতি এবং সোল্ডার পেস্ট অ্যাপ্লিকেশন

সোল্ডার পেস্ট একটি স্টেনসিল ব্যবহার করে PCB প্যাডে প্রিন্ট করা হয়। পেস্ট ভলিউম এবং প্রান্তিককরণ গুরুত্বপূর্ণ; অপর্যাপ্ত পেস্ট খোলার দিকে নিয়ে যায়, যখন অতিরিক্ত পেস্ট ব্রিজিং ঘটায়।

2. বিজিএ বসানো

বিজিএ উপাদানটি ভিশন অ্যালাইনমেন্ট সহ স্বয়ংক্রিয় পিক-এন্ড-প্লেস সরঞ্জাম ব্যবহার করে সোল্ডার-পেস্ট করা প্যাডগুলিতে স্থাপন করা হয়। প্রতিটি সোল্ডার বল তার সংশ্লিষ্ট প্যাডের সাথে সারিবদ্ধ হয়েছে তা নিশ্চিত করার জন্য প্লেসমেন্টের সঠিকতা অবশ্যই মাইক্রোনের মধ্যে হতে হবে।

3. রিফ্লো সোল্ডারিং

একত্রিত বোর্ড একটি নিয়ন্ত্রিত থার্মাল প্রোফাইল সহ একটি রিফ্লো ওভেনের মধ্য দিয়ে যায়। প্রোফাইলে রয়েছে প্রিহিট, সোক, রিফ্লো এবং কুলিং স্টেজ, প্রতিটি নির্দিষ্ট BGA প্যাকেজ এবং সোল্ডার অ্যালয় (SAC305 সীসা-মুক্ত বা Sn63Pb37 ইউটেকটিক) এর সাথে ক্রমাঙ্কিত। সঠিক প্রোফাইলিং শূন্যতা, ওয়ারপেজ এবং হেড-ইন-পিলো ত্রুটি প্রতিরোধ করে।

4. কুলিং এবং দৃঢ়ীকরণ

সোল্ডার জয়েন্টগুলিকে শক্ত করার জন্য বোর্ডটিকে নিয়ন্ত্রিত হারে ঠান্ডা করা হয়। দ্রুত শীতলতা চাপ সৃষ্টি করতে পারে; ধীর শীতলতা শস্য বৃদ্ধির কারণ হতে পারে। শীতল করার হার বোর্ড এবং উপাদান উপকরণের সাথে মিলে যায়।

5. পরিদর্শন

বিজিএ সমাবেশগুলির জন্য এক্স-রে পরিদর্শন বাধ্যতামূলক কারণ জয়েন্টগুলি অপটিক্যালি লুকানো থাকে। 2D এক্স-রে যৌথ আকৃতি এবং প্রান্তিককরণের জন্য টপ-ডাউন ইমেজিং প্রদান করে; 3D এক্স-রে (CT) অকার্যকর বিশ্লেষণ এবং ত্রুটি সনাক্তকরণের জন্য ক্রস-বিভাগীয় দৃষ্টিভঙ্গি প্রদান করে IPC-A-610 গ্রহণযোগ্যতার মানদণ্ডের বিপরীতে ভয়েডিং শতাংশ পরিমাপ করা হয়।

6. মাধ্যমিক প্রক্রিয়া

প্রয়োজনীয়তার উপর নির্ভর করে, BGA সমাবেশের পরে বোর্ডগুলি পরিষ্কার, কনফর্মাল আবরণ বা কার্যকরী পরীক্ষার মধ্য দিয়ে যেতে পারে।

আমরা কীভাবে মান নিয়ন্ত্রণ ও পরিদর্শন করি?

উচ্চ নির্ভুলতা মাইক্রো BGA বল গ্রিড অ্যারে PCB সমাবেশ অনন্য পরিদর্শন চ্যালেঞ্জ উপস্থাপন কারণ সোল্ডার জয়েন্টগুলি লুকানো হয়। ফ্যানওয়ে যৌথ অখণ্ডতা যাচাই করতে একাধিক পরিদর্শন পদ্ধতি নিয়োগ করে:

এক্স-রে পরিদর্শন (2D এবং 3D)

এক্স-রে সমস্ত BGA সোল্ডার জয়েন্টের অ-ধ্বংসাত্মক ইমেজিং প্রদান করে। ভাল জয়েন্টগুলি অ্যারে জুড়ে অভিন্ন আকারের সাথে ধারাবাহিকভাবে বৃত্তাকার প্রদর্শিত হয়। এক্স-রে শূন্যতা, ব্রিজিং, খোলে, মাথায় বালিশের ত্রুটি এবং অপর্যাপ্ত ভেজা শনাক্ত করে। ভয়েডিং শতাংশ গণনা করা হয় এবং IPC-A-610 গ্রহণযোগ্যতার সীমার সাথে তুলনা করা হয়।

স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (AOI)

যদিও AOI BGA বডির মাধ্যমে দেখতে পারে না, এটি কম্পোনেন্ট অ্যালাইনমেন্ট, কপ্ল্যানারিটি এবং আশেপাশের সোল্ডার জয়েন্টগুলি পরিদর্শন করে। এটি BGA এর উপস্থিতি এবং সঠিক অভিযোজনও যাচাই করে।

ইন-সার্কিট টেস্টিং (আইসিটি)

আইসিটি পিসিবিতে বিজিএ-এর বৈদ্যুতিক সংযোগ যাচাই করে, শর্টস, ওপেন এবং সঠিক উপাদানের মান পরীক্ষা করে।

কার্যকরী পরীক্ষা

একত্রিত বোর্ড অপারেটিং অবস্থার অধীনে পরীক্ষা করা হয় যাতে নিশ্চিত করা হয় যে BGA স্পেসিফিকেশন অনুযায়ী কাজ করে।

বিজিএ রিওয়ার্ক এবং রিবলিং

উচ্চ নির্ভুলতা মাইক্রো BGA বল গ্রিড অ্যারে PCB অ্যাসেম্বলির কোনো উপাদান ত্রুটিপূর্ণ হলে বা প্রতিস্থাপনের প্রয়োজন হলে, বিশেষ সরঞ্জাম এবং নিয়ন্ত্রিত থার্মাল প্রোফাইল ব্যবহার করে BGA পুনরায় কাজ করা হয়। প্রক্রিয়া অন্তর্ভুক্ত:

1. উপাদান অপসারণ: ওয়ার্পিং প্রতিরোধ করার জন্য বোর্ডটি নীচে থেকে প্রিহিট করা হয়। একটি শীর্ষ হিটার সোল্ডার বল গলানোর জন্য একটি স্থানীয় তাপীয় প্রোফাইল প্রয়োগ করে। সোল্ডার গলিত হয়ে গেলে একটি ভ্যাকুয়াম পিকআপ টিউব উপাদানটিকে তুলে নেয়। প্যাডের ক্ষতি রোধ করার জন্য উপাদানটিকে জোর করে বা প্রশ্রয় দেওয়া এড়ানো হয়।

2. প্যাড পরিষ্কার- ডিসোল্ডারিং ব্রেড এবং ফ্লাক্স ব্যবহার করে পিসিবি প্যাড থেকে অবশিষ্ট সোল্ডার সরানো হয়। প্যাডগুলি পরিষ্কার করা হয় এবং ক্ষতির জন্য পরিদর্শন করা হয়।

3. রিবলিং- পুনঃব্যবহার করা উপাদানগুলির জন্য, পুরানো সোল্ডার বলগুলি সরানো হয় এবং একটি রিবলিং স্টেনসিল এবং রিফ্লো ব্যবহার করে নতুন সোল্ডার গোলকগুলি সংযুক্ত করা হয়। উপাদানটি প্রবাহিত হয়, স্টেনসিলের সাথে সারিবদ্ধ হয় এবং নতুন গোলক সংযুক্ত করতে উত্তপ্ত হয়।

3. উপাদান প্রতিস্থাপন- রিবলড বা নতুন কম্পোনেন্ট পিসিবি প্যাডের সাথে সারিবদ্ধ করা হয় এবং একটি নিয়ন্ত্রিত থার্মাল প্রোফাইল ব্যবহার করে রিফ্লো করা হয়।

4. পোস্ট-রিওয়ার্ক পরিদর্শন- এক্স-রে পরিদর্শন নিশ্চিত করে যে পুনরায় কাজ সফল হয়েছে এবং নতুন জয়েন্টগুলি গ্রহণযোগ্যতার মানদণ্ড পূরণ করেছে।

অ্যাপ্লিকেশন

উচ্চ নির্ভুলতা মাইক্রো BGA বল গ্রিড অ্যারে PCB সমাবেশ উচ্চ I/O ঘনত্ব, সংকেত অখণ্ডতা, এবং তাপ কর্মক্ষমতা প্রয়োজন অ্যাপ্লিকেশনের জন্য অপরিহার্য:

এআই এবং উচ্চ-পারফরম্যান্স কম্পিউটিং: জিপিইউ, এআই এক্সিলারেটর এবং সার্ভার প্রসেসর হাজার হাজার সংযোগ সহ বড় এফসিবিজিএ প্যাকেজ ব্যবহার করে।

টেলিযোগাযোগ: 5G বেসব্যান্ড চিপস, নেটওয়ার্ক প্রসেসর এবং সুইচিং ASIC-এর জন্য উচ্চ-গতির ডেটা ট্রান্সমিশনের জন্য সূক্ষ্ম-পিচ BGA প্রয়োজন।

মেডিকেল ডিভাইস: ডায়াগনস্টিক ইমেজিং সরঞ্জাম, রোগীর মনিটর এবং বহনযোগ্য চিকিৎসা যন্ত্রগুলি কমপ্যাক্ট, নির্ভরযোগ্য ইলেকট্রনিক্সের জন্য BGA ব্যবহার করে।

শিল্প নিয়ন্ত্রণ: PLC, মোটর ড্রাইভ, এবং অটোমেশন কন্ট্রোলার প্রক্রিয়াকরণ এবং যোগাযোগ ফাংশন জন্য BGA ব্যবহার করে।

ভোক্তা ইলেকট্রনিক্স: স্মার্টফোন, ট্যাবলেট এবং পরিধানযোগ্য জিনিসগুলি স্থান-সীমাবদ্ধ ডিজাইনের জন্য মাইক্রো বিজিএ ব্যবহার করে।

কেন বিজিএ পিসিবি সমাবেশের জন্য ফ্যানওয়ে?

নির্ভুল বসানো ক্ষমতা

ফ্যানওয়ের প্লেসমেন্ট সরঞ্জাম 0.25 মিমি পর্যন্ত সূক্ষ্ম-পিচ BGA সমর্থন করে, প্রতিটি সোল্ডার বল তার প্যাডের সাথে সারিবদ্ধ করা নিশ্চিত করে দৃষ্টি প্রান্তিককরণের সাথে। স্বয়ংক্রিয় ক্রমাঙ্কন এবং রিয়েল-টাইম প্রতিক্রিয়ার মাধ্যমে স্থান নির্ধারণের সঠিকতা বজায় রাখা হয়।

নিয়ন্ত্রিত রিফ্লো প্রোফাইলিং

মাল্টি-জোন তাপমাত্রা নিয়ন্ত্রণ সহ রিফ্লো ওভেনগুলি বিভিন্ন BGA প্যাকেজ প্রকার এবং সোল্ডার অ্যালয়গুলির জন্য সুনির্দিষ্ট তাপীয় প্রোফাইল সক্ষম করে। শূন্যতা এবং যুদ্ধ রোধ করার জন্য প্রতিটি সমাবেশের জন্য প্রোফাইলগুলি তৈরি এবং যাচাই করা হয়।

এক্স-রে পরিদর্শন

2D এবং 3D এক্স-রে পরিদর্শন সিস্টেম প্রতিটি বোর্ডে প্রতিটি BGA-এর জন্য যৌথ গুণমান যাচাই করে। Voiding শতাংশ পরিমাপ এবং নথিভুক্ত করা হয়.

বিজিএ রিওয়ার্ক এবং রিবলিং

ফ্যানওয়ে স্প্লিট-ভিশন অপটিক্স এবং নিয়ন্ত্রিত থার্মাল প্রোফাইল সহ ডেডিকেটেড রিওয়ার্ক স্টেশন ব্যবহার করে বিজিএ অপসারণ, প্যাড পরিষ্কার, রিবলিং এবং প্রতিস্থাপন পরিষেবা সরবরাহ করে। পুনরায় কাজ IPC-7711/7721 মান অনুযায়ী করা হয়।

এন্ড-টু-এন্ড সার্ভিস

কম্পোনেন্ট সোর্সিং, অ্যাসেম্বলি, ইন্সপেকশন এবং রিওয়ার্কের মাধ্যমে BGA রাউটিং-এর জন্য PCB লেআউট অপ্টিমাইজেশান থেকে, Fanway যোগাযোগের একক পয়েন্টের মাধ্যমে সম্পূর্ণ BGA PCB সমাবেশ পরিষেবা প্রদান করে।

সার্টিফিকেশন

ফানওয়ে ISO9001, ISO13485, এবং IATF16949 সার্টিফিকেশন ধারণ করে, সমাবেশ প্রক্রিয়াগুলি IPC-A-610 এবং IPC-7095 মানগুলির সাথে সঙ্গতিপূর্ণ।

সাধারণ FAQ

প্রশ্ন: ন্যূনতম BGA পিচ ফ্যানওয়ে একত্রিত করতে পারে কি?
উত্তর: ফ্যানওয়ে বিজিএ সমাবেশকে 0.25 মিমি পিচ পর্যন্ত সমর্থন করে। স্ট্যান্ডার্ড পিচগুলির মধ্যে রয়েছে 1.0mm, 0.8mm, 0.65mm, 0.5mm, এবং 0.4mm।

প্রশ্নঃ BGA সমাবেশে কি পরিদর্শন করা হয়?
উত্তর: সমস্ত BGA সমাবেশের জন্য এক্স-রে পরিদর্শন (2D এবং 3D) বাধ্যতামূলক। IPC-A-610 মানদণ্ডের বিপরীতে ভয়েডিং শতাংশ পরিমাপ করা হয়। AOI, ICT, এবং কার্যকরী পরীক্ষাও প্রয়োজন অনুযায়ী সঞ্চালিত হয়।

প্রশ্ন: ফ্যানওয়ে কি ব্যর্থ হয়েছে এমন BGA পুনরায় কাজ করতে পারে?
উঃ হ্যাঁ। ফ্যানওয়ে নিয়ন্ত্রিত থার্মাল প্রোফাইল সহ ডেডিকেটেড রিওয়ার্ক স্টেশন ব্যবহার করে বিজিএ অপসারণ, প্যাড পরিষ্কার, রিবলিং এবং প্রতিস্থাপন প্রদান করে। পুনরায় কাজ IPC-7711/7721 মান অনুযায়ী করা হয়।

প্রশ্ন: বিজিএ পিসিবি সমাবেশের জন্য সাধারণ লিড টাইম কী?
উত্তর: প্রোটোটাইপ বিজিএ সমাবেশগুলি সাধারণত 5 থেকে 7 কার্যদিবসের মধ্যে পাঠানো হয়। ভলিউম অর্ডার উপাদান প্রাপ্যতা এবং বোর্ড জটিলতার উপর ভিত্তি করে নির্ধারিত হয়.

প্রশ্ন: ফ্যানওয়ে কোন ধরনের বিজিএ প্যাকেজ সমর্থন করে?
উত্তর: ফ্যানওয়ে PBGA, CBGA, FCBGA, এবং মাইক্রো BGA প্যাকেজ সমর্থন করে। কম্পোনেন্ট সোর্সিং সত্যতা নিশ্চিত করার জন্য অনুমোদিত সরবরাহ চেইনের মাধ্যমে পরিচালনা করা হয়।
