এই গাইড ব্যাখ্যা মাল্টিলেয়ার পিসিবি প্রযুক্তি — এটি কী, এটি একক এবং দ্বি-স্তর পিসিবি থেকে কীভাবে আলাদা, কেন এটি আধুনিক ইলেকট্রনিক্সে গুরুত্বপূর্ণ, কীভাবে উত্পাদন কাজ করে এবং সর্বোত্তম নকশা অনুশীলন। থেকে অন্তর্দৃষ্টি সঙ্গেShenzhen Fanway প্রযুক্তি কোং, লিমিটেড, এই নিবন্ধটি প্রকৌশলী, ডিজাইনার এবং প্রকিউরমেন্ট পেশাদারদের কর্মযোগ্য জ্ঞান এবং প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী প্রদান করে।

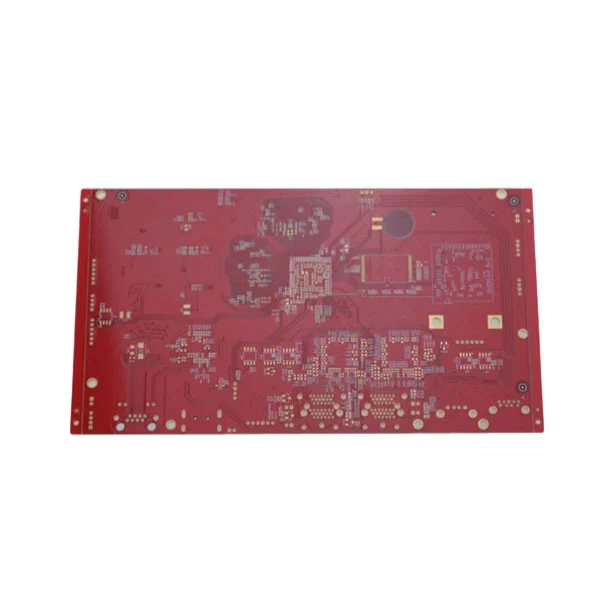

A মাল্টিলেয়ার পিসিবি— বা মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড — তিন বা ততোধিক পরিবাহী স্তর (সাধারণত তামা) দ্বারা গঠিত একটি বোর্ড যা অন্তরক উপাদান দ্বারা পৃথক করা হয় এবং ল্যামিনেশনের মাধ্যমে একসাথে বন্ধন করা হয়। একক-বা দ্বি-স্তর PCB-এর বিপরীতে, মাল্টিলেয়ার ডিজাইনগুলি একটি কমপ্যাক্ট পদচিহ্নের মধ্যে উচ্চতর রাউটিং ঘনত্ব, ভাল কর্মক্ষমতা এবং আরও জটিল বৈদ্যুতিক সংযোগের জন্য অনুমতি দেয়। কোম্পানিগুলো পছন্দ করেShenzhen Fanway প্রযুক্তি কোং, লিমিটেডটেলিকমিউনিকেশন, মেডিকেল ডিভাইস এবং মহাকাশ খাতে উন্নত ইলেকট্রনিক্সের জন্য অত্যন্ত নির্ভরযোগ্য মাল্টিলেয়ার পিসিবি তৈরিতে বিশেষজ্ঞ।
মাল্টিলেয়ার পিসিবিগুলি বিকল্প পরিবাহী তামার স্তরগুলি স্ট্যাক করে এবং প্রিপ্রেগ/ফাইবারগ্লাস শীটগুলিকে অন্তরক করে কাজ করে। ক্রস-বিভাগীয় নকশা সিগন্যালগুলিকে অভ্যন্তরীণ এবং বাহ্যিক স্তরগুলির মধ্যে প্লেটেড থ্রু-হোল (PTHs) বা ভিয়াসের মাধ্যমে ভ্রমণ করার অনুমতি দেয়। নিয়ন্ত্রিত প্রতিবন্ধকতা, পাওয়ার প্লেন এবং সংকেত অখণ্ডতা কৌশল উচ্চ ফ্রিকোয়েন্সিতে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
| লেয়ার টাইপ | বর্ণনা |
|---|---|
| সংকেত স্তর | রুট সার্কিট এবং আন্তঃসংযোগ. |
| পাওয়ার প্লেন | শক্তি এবং স্থল বিতরণ; শব্দ কমায়। |
| কোর | দৃঢ় ভিত্তি সাবস্ট্রেট শক্তি প্রদান. |
| প্রিপ্রেগ | অন্তরক আঠালো যে বন্ড স্তর. |
অভ্যন্তরীণ স্তরগুলি অতিরিক্ত রাউটিং এবং উচ্চ-গতির সংকেত পথ প্রদান করে, যখন বাইরের স্তরগুলি উপাদান সমাবেশকে সমর্থন করে। সতর্ক স্ট্যাক-আপ ডিজাইনের মাধ্যমে, নির্মাতারা পছন্দ করেনShenzhen Fanway প্রযুক্তি কোং, লিমিটেডসর্বনিম্ন crosstalk এবং সর্বোত্তম বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করুন.
মাল্টিলেয়ার পিসিবিগুলি সহজ বোর্ডের প্রকারের তুলনায় বেশ কয়েকটি সুবিধা দেয়। নীচে প্রকৌশলীরা তাদের পছন্দ করার মূল কারণগুলি রয়েছে:
জটিল, নির্ভরযোগ্য ইলেকট্রনিক্সের চাহিদা থাকা শিল্পগুলিতে মাল্টিলেয়ার পিসিবিগুলি অপরিহার্য:
নির্মাতারা পছন্দ করেনShenzhen Fanway প্রযুক্তি কোং, লিমিটেডপারফরম্যান্স-সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় নিয়ন্ত্রিত প্রতিবন্ধকতা এবং কঠোর সহনশীলতা সহ এই সেক্টরগুলির জন্য উচ্চ-ভলিউম উত্পাদন সমর্থন করে।
একটি সফল মাল্টিলেয়ার PCB ডিজাইন করার জন্য বিশেষ সরঞ্জাম, অভিজ্ঞ প্রকৌশলী এবং বৈদ্যুতিক এবং যান্ত্রিক সীমাবদ্ধতার কঠোর আনুগত্য প্রয়োজন। এখানে নকশা প্রক্রিয়ার মূল পদক্ষেপগুলি রয়েছে:
এ ডিজাইন দলShenzhen Fanway প্রযুক্তি কোং, লিমিটেডস্ট্যাক-আপ এবং লেআউট কৌশল যাচাই করতে ক্লায়েন্টদের সাথে সহযোগিতা করুন, উত্পাদন সাফল্য এবং নির্ভরযোগ্য শেষ-পণ্য নিশ্চিত করুন।
উচ্চতর নির্ভুলতা এবং উপকরণ জড়িত থাকার কারণে মাল্টিলেয়ার PCB তৈরি করা একক-স্তর বোর্ডের তুলনায় আরও জটিল। সাধারণ চ্যালেঞ্জগুলির মধ্যে রয়েছে:
বিশেষজ্ঞ নির্মাতারা পছন্দ করেনShenzhen Fanway প্রযুক্তি কোং, লিমিটেডউচ্চ ফলন এবং পণ্যের নির্ভরযোগ্যতা নিশ্চিত করে এই ঝুঁকিগুলি প্রশমিত করতে কঠোর প্রক্রিয়া নিয়ন্ত্রণ এবং পরীক্ষার পদ্ধতি প্রয়োগ করুন।
প্রশ্ন: "মাল্টিলেয়ার পিসিবি" বলতে কী বোঝায়?
উত্তর: একটি মাল্টিলেয়ার পিসিবি একটি প্রিন্টেড সার্কিট বোর্ডকে বোঝায় যেখানে তিন বা ততোধিক পরিবাহী তামার স্তরগুলি অন্তরক উপকরণ দ্বারা পৃথক করা হয়। উন্নত ইলেকট্রনিক্সে জটিল সিগন্যাল রাউটিং পরিচালনা করতে সক্ষম একটি একক বোর্ড তৈরি করতে এই স্তরগুলি একসাথে স্তরিত করা হয়।
প্রশ্ন: মাল্টিলেয়ার পিসিবি কীভাবে ডাবল-লেয়ার পিসিবি থেকে আলাদা?
উত্তর: একটি ডাবল-লেয়ার PCB-এ রাউটিং-এর জন্য শুধুমাত্র দুটি কপার লেয়ার (উপর এবং নীচে) থাকে, যখন একটি মাল্টিলেয়ার PCB-তে অভ্যন্তরীণ স্তরগুলি অন্তর্ভুক্ত থাকে যা অনেক বেশি আন্তঃসংযোগ ঘনত্ব, উন্নত কর্মক্ষমতা, এবং উন্নত সংকেত অখণ্ডতার অনুমতি দেয়, এটি উচ্চ-গতির অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
প্রশ্ন: মাল্টিলেয়ার পিসিবিতে পাওয়ার এবং গ্রাউন্ড প্লেন কেন গুরুত্বপূর্ণ?
উত্তর: পাওয়ার এবং গ্রাউন্ড প্লেনগুলি কম-প্রতিবন্ধক রেফারেন্স সারফেস প্রদান করে যা বৈদ্যুতিক কর্মক্ষমতা উন্নত করে, শব্দ কমায় এবং EMI নিয়ন্ত্রণ উন্নত করে। এই প্লেনগুলি উপাদানগুলিতে সমানভাবে শক্তি বিতরণ করতে সহায়তা করে।
প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনে কোন সাধারণ উপকরণ ব্যবহার করা হয়?
উত্তর: উপাদানগুলির মধ্যে রয়েছে পরিবাহী স্তরগুলির জন্য তামার ফয়েল, নিরোধক এবং বন্ধনের জন্য প্রিপ্রেগ (রজন-ইমপ্রেগনটেড ফাইবারগ্লাস), এবং মূল স্তর যা যান্ত্রিক সহায়তা প্রদান করে। সঠিক উপকরণ নির্বাচন করা কার্যক্ষমতার কারণকে প্রভাবিত করে যেমন ডাইইলেকট্রিক ধ্রুবক এবং তাপীয় স্থায়িত্ব।
প্রশ্ন: মাল্টিলেয়ার পিসিবি মেরামত করা যেতে পারে?
উত্তর: সমাহিত স্তর এবং ভিয়াসের কারণে একক-স্তর বোর্ডের চেয়ে বহুস্তর পিসিবি মেরামত করা আরও চ্যালেঞ্জিং। ক্ষুদ্র পৃষ্ঠের সমস্যাগুলি কখনও কখনও ঠিক করা যেতে পারে, তবে গভীর ত্রুটিগুলির জন্য ক্ষতির উপর নির্ভর করে উন্নত কৌশল বা সম্পূর্ণ প্রতিস্থাপনের প্রয়োজন হতে পারে।
প্রশ্নঃ কিভাবে নির্মাতারা মাল্টিলেয়ার পিসিবি পরীক্ষা করে?
উত্তর: প্রতিটি স্তর এবং সংযোগ ডিজাইনের বৈশিষ্ট্যগুলি পূরণ করে তা নিশ্চিত করতে নির্মাতারা স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (AOI), ফ্লাইং প্রোব টেস্টিং, এক্স-রে ইমেজিং এবং বৈদ্যুতিক ধারাবাহিকতা পরীক্ষা ব্যবহার করে। Shenzhen Fanway Technology Co., Ltd নির্ভরযোগ্য বোর্ড সরবরাহ করতে কঠোর পরীক্ষার প্রোটোকল অনুসরণ করে।
