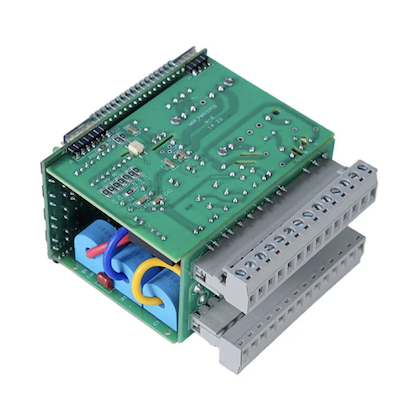

বিজিএ প্যাকেজ সহ উচ্চ-ঘনত্বের পিসিবি সার্কিট বোর্ড সমাবেশ

ফ্যানওয়ে থেকে বিজিএ প্যাকেজ পরিষেবা সহ হাই-ডেনসিটি পিসিবি সার্কিট বোর্ড অ্যাসেম্বলি এআই প্রসেসর, টেলিকমিউনিকেশন সরঞ্জাম, চিকিৎসা ডিভাইস এবং শিল্প নিয়ন্ত্রণের জন্য উপযুক্ত। বিজিএ প্যাকেজগুলি প্রক্রিয়াকরণের জন্য একটি সিলিকন ডাই দিয়ে তৈরি করা হয়, একটি আন্তঃসংযোগ স্তর যা ডাইকে সাবস্ট্রেটের সাথে সংযুক্ত করে এবং নীচের দিকে একটি সোল্ডার বল অ্যারে যা PCB এর সাথে সংযুক্ত থাকে। এই নকশাটি উচ্চ সংযোগের ঘনত্ব, আরও ভাল বৈদ্যুতিক কর্মক্ষমতার জন্য সংক্ষিপ্ত সংকেত পথ, বোর্ডে দক্ষ তাপ স্থানান্তর এবং সোল্ডারিংয়ের সময় একটি স্ব-সারিবদ্ধ বৈশিষ্ট্য প্রদান করে যা ছোট প্লেসমেন্ট অফসেটগুলিকে সংশোধন করে। আমাদের পরিষেবা PCB লেআউট সমর্থন থেকে সমাবেশ এবং চূড়ান্ত পরিদর্শনের মাধ্যমে সম্পূর্ণ কর্মপ্রবাহ পরিচালনা করে।

BGA কিভাবে কাজ করে?

বিজিএ প্যাকেজগুলি কম্পোনেন্টের নিচের দিকে সোল্ডার বল অ্যারের মাধ্যমে PCB-এর সাথে সংযোগ করে। রিফ্লো প্রক্রিয়া চলাকালীন, সমস্ত সোল্ডার বল একই সাথে গলনাঙ্কে উত্তপ্ত হয়। গলিত সোল্ডারের পৃষ্ঠের টান উপাদানটিকে PCB প্যাডের সাথে সুনির্দিষ্ট প্রান্তিককরণে টেনে নিয়ে যায়, একই সাথে বৈদ্যুতিক, যান্ত্রিক এবং তাপীয় সংযোগ তৈরি করে। এই স্ব-সারিবদ্ধকরণ প্রভাব ছোটখাট প্লেসমেন্ট ত্রুটির জন্য ক্ষতিপূরণ দেয় এবং এই কারণেই BGA সমাবেশগুলি ছোট পিচের আকার থাকা সত্ত্বেও উচ্চ ফলন অর্জন করতে পারে।

বিজিএ প্যাকেজিংয়ের সুবিধা কী?

নিম্নোক্ত সুবিধার কারণে বিজিএ প্যাকেজিং হল হাই-এন্ড চিপসের মূলধারার পছন্দ।

উচ্চ ঘনত্ব

এটি একটি কমপ্যাক্ট ফুটপ্রিন্টে শত শত বা হাজার হাজার সংযোগ সমর্থন করে, জটিল ডিজাইনকে সক্ষম করে।

উচ্চতর বৈদ্যুতিক কর্মক্ষমতা

এটি সংক্ষিপ্ত আন্তঃসংযোগ পথ থেকে আসে যা আবেশ এবং প্রতিরোধ কমায়, কার্যকরভাবে RF এবং উচ্চ-গতির অ্যাপ্লিকেশনের জন্য উচ্চ-ফ্রিকোয়েন্সি সংকেত বিকৃতি কমিয়ে দেয়।

উন্নত তাপ ব্যবস্থাপনা

এটি ঘটে কারণ সোল্ডার বলগুলি প্রথাগত লিডের চেয়ে বেশি দক্ষতার সাথে পিসিবিতে তাপ সঞ্চালন করে।

স্ব-সারিবদ্ধকরণ প্রভাব

বিজিএ সার্কিট বোর্ড পিসিবি-এর সারফেস মাউন্ট অ্যাসেম্বলি মানে হল যে রিফ্লো চলাকালীন, গলিত সোল্ডারের সারফেস টান স্বয়ংক্রিয়ভাবে ছোটখাট প্লেসমেন্ট বিচ্যুতি সংশোধন করে, সমাবেশের ফলন উন্নত করে।

বিজিএ সমাবেশ প্রক্রিয়া

বিজিএ প্যাকেজ সহ উচ্চ-ঘনত্বের পিসিবি সার্কিট বোর্ড অ্যাসেম্বলি হল এসএমটি সমাবেশের সবচেয়ে চাহিদাপূর্ণ অংশ। প্রতিটি ধাপে নির্ভরযোগ্য জয়েন্টগুলি অর্জনের জন্য সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন।

1. PCB প্যাড ডিজাইন

দুটি বিকল্প বিদ্যমান। NSMD প্যাডগুলির প্যাডের প্রান্তে কোনও সোল্ডার মাস্ক নেই, যা সামঞ্জস্যপূর্ণ মাত্রা এবং শক্তিশালী যান্ত্রিক জয়েন্টগুলি প্রদান করে। এসএমডি প্যাডগুলিতে সোল্ডার মাস্ক থাকে যা প্যাডের প্রান্তগুলিকে আবৃত করে, তাপীয় চাপকে কেন্দ্রীভূত করে এবং ফলস্বরূপ ছোট কার্যকর সোল্ডার এলাকা তৈরি করে। উচ্চ-গতির ডিজিটাল সার্কিটের জন্য, NSMD পছন্দ করা হয়। যখন বিজিএ পিচ 0.5 মিমি বা তার নিচে কমে যায়, তখন ভিয়া-ইন-প্যাড প্রয়োজন হয় কারণ ঐতিহ্যগত কুকুর-হাড়ের ফ্যান-আউট ফিট হতে পারে না। ভরাট এবং কলাই সমতলতা মাধ্যমে সমালোচনামূলক. অমসৃণ পৃষ্ঠগুলি পুনঃপ্রবাহের সময় শূন্যতা তৈরি করে।

2. স্টেনসিল ডিজাইন

স্টেনসিল ডিজাইন সোল্ডার পেস্ট ভলিউম নির্ধারণ করে। সূক্ষ্ম-পিচ BGA সমাবেশগুলির জন্য, অ্যাপারচার আকারের ক্ষতিপূরণ সহ লেজার-কাট এবং ইলেক্ট্রো-পলিশ স্টেনসিল প্রয়োজন। 0.4 মিমি পিচ BGA এর জন্য, স্টেনসিলের বেধ সাধারণত 0.1 মিমি হয়। প্রতিটি BGA বলের আকারের জন্য সঠিক পেস্ট ভলিউম অর্জন করতে অ্যাপারচারের আকার এবং আকৃতি সমন্বয় করা হয়।

3. বসানো

বিজিএ উপাদানগুলি দৃষ্টি সারিবদ্ধকরণ সহ স্বয়ংক্রিয় পিক-এন্ড-প্লেস সরঞ্জাম ব্যবহার করে স্থাপন করা হয়। +/- 0.03 মিমি প্লেসমেন্ট নির্ভুলতা নিশ্চিত করে যে প্রতিটি সোল্ডার বল তার সংশ্লিষ্ট প্যাডের সাথে সারিবদ্ধ হয়েছে।

4. রিফ্লো সোল্ডারিং

রিফ্লো প্রোফাইল BGA সমাবেশের সবচেয়ে গুরুত্বপূর্ণ প্যারামিটার। প্রোফাইল চারটি ধাপ নিয়ে গঠিত। প্রিহিট প্রতি সেকেন্ড র‌্যাম্প রেট 1 থেকে 3°C ব্যবহার করে, বিজিএ এবং পিসিবি-র মধ্যে তাপমাত্রার পার্থক্য কমিয়ে ওয়ারপেজ প্রতিরোধ করে। 60 থেকে 90 সেকেন্ডের জন্য 150 থেকে 200 ডিগ্রি সেলসিয়াসে ভিজিয়ে রাখে, ফ্লাক্স সক্রিয় করে এবং অক্সাইড অপসারণ করে। সীসা-মুক্ত SAC305-এর জন্য রিফ্লো সর্বোচ্চ তাপমাত্রায় 235 থেকে 245 ডিগ্রি সেলসিয়াসে পৌঁছায়, 60 থেকে 90 সেকেন্ডের তরল সময়ের উপরে। কুলিং প্রতি সেকেন্ডে 2 থেকে 4°C ব্যবহার করে, উন্নত ক্লান্তি জীবনের জন্য শস্য গঠন পরিমার্জন করে। সর্বনিম্ন তাপমাত্রার নিচের কারণে জয়েন্টগুলোতে ঠান্ডা হয়। সর্বোচ্চ তাপমাত্রা বিজিএ উপাদানের অভ্যন্তরীণ কাঠামোর ক্ষতি করে।

ফ্যানওয়ে প্রযুক্তিগত ক্ষমতা

ফ্যানওয়ে থেকে বিজিএ প্যাকেজ পরিষেবা সহ হাই-ডেনসিটি পিসিবি সার্কিট বোর্ড অ্যাসেম্বলিতে নিম্নলিখিত প্রযুক্তিগত ক্ষমতা অন্তর্ভুক্ত রয়েছে।

BGA আকার পরিসীমা: 1x1mm থেকে 50x50mm পর্যন্ত BGA কম্পোনেন্ট একত্রিত করা, পোর্টেবল ডিভাইসের জন্য মাইক্রো BGAs এবং উচ্চ-পারফরম্যান্স প্রসেসরের জন্য বড় বডি FCBGA গুলিকে কভার করা।

পিচ সাইজ: +/- 0.03 মিমি প্লেসমেন্ট নির্ভুলতার সাথে ন্যূনতম 0.4 মিমি পিচ। 0.4 মিমি এর নিচের পিচগুলি কেস অনুসারে মূল্যায়ন করা হয়।

বোর্ড স্তর গণনা: 1 থেকে 108 স্তরের বোর্ডগুলির জন্য সমাবেশ সমর্থন, জটিল উচ্চ-স্তর-গণনা ব্যাকপ্লেনের মাধ্যমে সাধারণ দ্বি-পার্শ্বযুক্ত বোর্ডগুলিকে কভার করে।

বোর্ড বেধ: 0.2 মিমি থেকে 10.0 মিমি পর্যন্ত বোর্ডের বেধকে সমর্থন করে, অনমনীয় ব্যাকপ্লেনের মাধ্যমে ফ্লেক্স সার্কিটকে কভার করে।

প্যাসিভ কম্পোনেন্ট সাপোর্ট: একই বোর্ডে বিজিএ প্যাকেজের পাশাপাশি 01005 এবং 0201 পর্যন্ত প্যাসিভ উপাদানগুলিকে একত্রিত করে।

সোল্ডার বল: সীসাযুক্ত এবং সীসা-মুক্ত সোল্ডার অ্যালয় উভয়কেই সমর্থন করে।

সার্টিফিকেশন: ISO9001, ISO14001, ISO13485, RoHS, IPC।

অ্যাপ্লিকেশন

BGA PCB সমাবেশ উচ্চ I/O ঘনত্ব, সংকেত অখণ্ডতা এবং তাপ কর্মক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য অপরিহার্য। বিজিএ প্যাকেজ সহ উচ্চ-ঘনত্বের পিসিবি সার্কিট বোর্ড সমাবেশ এই মূল সেক্টরগুলিকে পরিবেশন করে।

এআই এবং হাই-পারফরম্যান্স কম্পিউটিং: জিপিইউ, এআই এক্সিলারেটর এবং সার্ভার প্রসেসর হাজার হাজার সংযোগ সহ বড় এফসিবিজিএ প্যাকেজ ব্যবহার করে।

টেলিযোগাযোগ: 5G বেসব্যান্ড চিপস, নেটওয়ার্ক প্রসেসর এবং সুইচিং ASIC-এর জন্য উচ্চ-গতির ডেটা ট্রান্সমিশনের জন্য সূক্ষ্ম-পিচ BGA প্রয়োজন।

মেডিকেল ডিভাইস: ডায়াগনস্টিক ইমেজিং সরঞ্জাম, রোগীর মনিটর এবং বহনযোগ্য চিকিৎসা যন্ত্রগুলি কমপ্যাক্ট, নির্ভরযোগ্য ইলেকট্রনিক্সের জন্য BGA ব্যবহার করে।

শিল্প নিয়ন্ত্রণ: PLC, মোটর ড্রাইভ, এবং অটোমেশন কন্ট্রোলার প্রক্রিয়াকরণ এবং যোগাযোগ ফাংশন জন্য BGA ব্যবহার করে।

ভোক্তা ইলেকট্রনিক্স: স্মার্টফোন, ট্যাবলেট এবং পরিধানযোগ্য জিনিসগুলি স্থান-সীমাবদ্ধ ডিজাইনের জন্য মাইক্রো বিজিএ ব্যবহার করে।

কেন আপনার বিজিএ পিসিবি সমাবেশের জন্য ফ্যানওয়ের সাথে কাজ করবেন?

যথার্থ বসানো সরঞ্জাম

+/- 0.03mm প্লেসমেন্ট নির্ভুলতা 0.4mm পর্যন্ত সূক্ষ্ম-পিচ BGA সমর্থন করে।

নিয়ন্ত্রিত রিফ্লো প্রোফাইলিং

মাল্টি-জোন রিফ্লো ওভেনগুলি বিভিন্ন বিজিএ প্যাকেজ প্রকার এবং সোল্ডার অ্যালোয়ের জন্য সুনির্দিষ্ট তাপীয় প্রোফাইল সক্ষম করে।

এক্স-রে পরিদর্শন

2D এবং 3D এক্স-রে সিস্টেম প্রতিটি বোর্ডে প্রতিটি BGA-এর জন্য যৌথ গুণমান যাচাই করে।

বিজিএ রিওয়ার্ক এবং রিবলিং

নিয়ন্ত্রিত থার্মাল প্রোফাইল সহ ডেডিকেটেড রিওয়ার্ক স্টেশনগুলি বিজিএ অপসারণ, প্যাড পরিষ্কার, রিবলিং এবং IPC-7711/7721 স্ট্যান্ডার্ডে প্রতিস্থাপন করে।

ডিজাইন সাপোর্ট

বিজিএ রাউটিং অপ্টিমাইজেশানের জন্য পিসিবি লেআউট পরামর্শ, প্যাড ডিজাইন সুপারিশ এবং মাধ্যমে-ইন-প্যাড কৌশল সহ।

সম্পূর্ণ পরিষেবা

PCB লেআউট অপ্টিমাইজেশান থেকে কম্পোনেন্ট সোর্সিং, সমাবেশ, পরিদর্শন এবং পুনঃওয়ার্কের মাধ্যমে, সবই যোগাযোগের একক পয়েন্টের মাধ্যমে।

সার্টিফিকেশন

ISO9001, ISO14001, ISO13485, RoHS, IPC, IPC-A-610 এবং IPC-7095 মানগুলির সাথে সঙ্গতিপূর্ণ সমাবেশ প্রক্রিয়া সহ।

কাস্টমাইজড BGA সমাবেশ সেবা

Fanway কাস্টমাইজড হাই-ডেনসিটি PCB সার্কিট বোর্ড অ্যাসেম্বলি প্রদান করে বিজিএ প্যাকেজ পরিষেবাগুলির সাথে নির্দিষ্ট ডিজাইন এবং উৎপাদনের প্রয়োজনীয়তা অনুসারে।

ডিজাইন সাপোর্টআমাদের ইঞ্জিনিয়ারিং টিম PCB লেআউট পর্বে আপনার সাথে কাজ করে প্যাড ডিজাইন অপ্টিমাইজ করার জন্য, প্লেসমেন্টের মাধ্যমে, এবং BGA প্যাকেজের ফ্যান-আউট রাউটিং, উৎপাদন শুরু হওয়ার আগে সমাবেশের সমস্যার ঝুঁকি হ্রাস করে।

কম্পোনেন্ট সোর্সিংআমরা অনুমোদিত সাপ্লাই চেইনের মাধ্যমে বিজিএ উপাদানের সংগ্রহ পরিচালনা করি, সত্যতা এবং সন্ধানযোগ্যতা নিশ্চিত করে। দীর্ঘ লিড টাইম বা জীবনের শেষ অবস্থা সহ উপাদানগুলির জন্য, আমরা বিকল্প সুপারিশ প্রদান করি।

সমাবেশ বিকল্পপরিষেবাগুলির মধ্যে রয়েছে প্রোটোটাইপ সমাবেশ, ভলিউম উত্পাদন, পুনঃওয়ার্ক, রিবলিং এবং কম্পোনেন্ট প্রতিস্থাপন। আমরা আপনার প্রকল্প পর্যায়ে এবং সময়সূচী প্রয়োজনীয়তা মানিয়ে.

কাস্টমাইজড টেস্টিংপরীক্ষা প্রোটোকল প্রতি প্রকল্পে সংজ্ঞায়িত করা হয়, একইভাবে প্রয়োগ করা হয় না। আমরা নির্দিষ্ট বিজিএ প্যাকেজের ধরন, বোর্ডের জটিলতা এবং আবেদনের প্রয়োজনীয়তা অনুসারে পরিদর্শন এবং পরীক্ষা করে থাকি।

প্যাকেজিং এবং ডেলিভারিবোর্ডগুলি পরিষ্কার করা হয়, নির্দিষ্ট করা হলে প্রলেপ দেওয়া হয়, ESD মান অনুযায়ী প্যাকেজ করা হয় এবং আপনার নির্ধারিত স্থানে সম্পূর্ণ ট্রেসেবিলিটি ডকুমেন্টেশন সহ পাঠানো হয়।

FAQ

প্রশ্ন: ন্যূনতম BGA পিচ ফ্যানওয়ে একত্রিত করতে পারে কি?
উত্তর: ফ্যানওয়ে স্ট্যান্ডার্ড হিসাবে 0.4 মিমি পিচ পর্যন্ত BGA সমাবেশ সমর্থন করে। 0.4 মিমি এর নিচের পিচগুলি কেস অনুসারে মূল্যায়ন করা হয়।

প্রশ্ন: ফ্যানওয়ে কি বিজিএ সমাবেশের জন্য ডিজাইন সমর্থন প্রদান করে?
উঃ হ্যাঁ। ফ্যানওয়ে বিজিএ রাউটিং অপ্টিমাইজেশানের জন্য পিসিবি লেআউট পরামর্শ প্রদান করে, যার মধ্যে প্যাড ডিজাইনের সুপারিশ, মাধ্যমে-ইন-প্যাড ফিলিং এবং ফ্যান-আউট কৌশল রয়েছে।

প্রশ্ন: বিজিএ সমাবেশের জন্য সাধারণ পরিবর্তনের সময় কী?
উত্তর: প্রোটোটাইপ বিজিএ সমাবেশগুলি সাধারণত 5 থেকে 7 কার্যদিবসের মধ্যে পাঠানো হয়। ভলিউম অর্ডার উপাদান প্রাপ্যতা এবং বোর্ড জটিলতার উপর ভিত্তি করে নির্ধারিত হয়. দ্রুত সেবা পাওয়া যায়।

প্রশ্ন: ফ্যানওয়ে কি ব্যর্থ হয়েছে এমন BGA পুনরায় কাজ করতে পারে?
উঃ হ্যাঁ। ফ্যানওয়ে নিয়ন্ত্রিত থার্মাল প্রোফাইল সহ ডেডিকেটেড রিওয়ার্ক স্টেশন ব্যবহার করে বিজিএ অপসারণ, প্যাড পরিষ্কার, রিবলিং এবং প্রতিস্থাপন প্রদান করে। পুনরায় কাজ IPC-7711/7721 মান অনুযায়ী করা হয়।

প্রশ্ন: ফ্যানওয়ে কোন ধরনের বিজিএ প্যাকেজ সমর্থন করে?
উত্তর: ফ্যানওয়ে PBGA, CBGA, FCBGA, মাইক্রো BGA, এবং LGA প্যাকেজগুলির পাশাপাশি µBGA, CTBGA, CABGA, CVBGA, এবং VFBGA সমর্থন করে।
