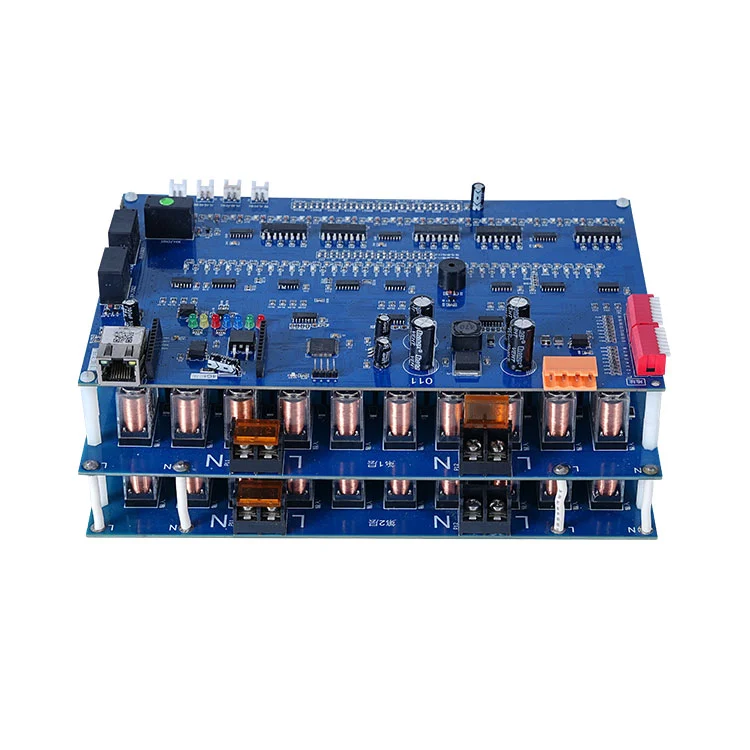

ফ্যানওয়েশ্রীমতি পিসিবি সমাবেশতাত্ত্বিক বসানো গতির বাইরে ব্যবহারিক উত্পাদন কর্মক্ষমতা প্রদান করে। ইলেকট্রনিক্স উত্পাদনে বোর্ডের নকশা, উপাদান, পরিদর্শন এবং সরবরাহ চেইন দ্বারা প্রকৃত দক্ষতা প্রভাবিত হয়।
ইলেকট্রনিক্স উৎপাদন ক্ষেত্র জুড়ে, স্থান নির্ধারণের গতি প্রায়ই তাত্ত্বিক পদে উদ্ধৃত হয়। যাইহোক, বাস্তব-বিশ্বের কর্মক্ষমতা বোর্ডের জটিলতা, উপাদান মিশ্রণ, পরিদর্শন চক্র এবং এমনকি সরবরাহ চেইন স্থিতিশীলতার উপর নির্ভর করে। এই কারণেই কম্পোনেন্ট-প্রতি-ঘণ্টা (CPH) মেট্রিক্সগুলিকে একটি বিচ্ছিন্ন চিত্রের পরিবর্তে একটি বিস্তৃত উত্পাদন ব্যবস্থার মধ্যে বোঝা উচিত।
আজকের ইলেকট্রনিক্স উৎপাদনের ল্যান্ডস্কেপে, পিসিবি অ্যাসেম্বলি লাইনগুলি আর পিক মেশিনের গতি দ্বারা বিশুদ্ধভাবে মূল্যায়ন করা হয় না। পরিবর্তে, তারা মানের সীমাবদ্ধতার অধীনে টেকসই থ্রুপুট দ্বারা পরিমাপ করা হয়।
একটি উচ্চ-গতির পিক-এন্ড-প্লেস মেশিন অত্যন্ত উচ্চ তাত্ত্বিক স্থান নির্ধারণের হারের বিজ্ঞাপন দিতে পারে, কিন্তু প্রকৃত উৎপাদন আউটপুট দ্বারা আকৃতি হয়:
- উপাদানের আকারের ভিন্নতা (01005 থেকে বড় বিজিএ)
- প্লেসমেন্ট নির্ভুলতা প্রয়োজনীয়তা
- পরিদর্শন বিরতি (SPI, AOI, এক্স-রে)
- পণ্য রানের মধ্যে পরিবর্তনের সময়
- প্রোগ্রামিং অপ্টিমাইজেশান এবং ফিডার সেটআপ
এর মানে হল "প্রতি ঘন্টায় উপাদান" একটি নির্দিষ্ট মানের পরিবর্তে একটি গতিশীল পরিসর।
বেশিরভাগ আধুনিক এসএমটি সিস্টেম মেশিন স্তরে একটি উপাদান-প্রতি-মিনিট (CPM) ভিত্তিতে কাজ করে। একটি পূর্ণ লাইনে স্কেল করা হলে, একাধিক মেশিন সমান্তরালভাবে কাজ করে, যার অর্থ থ্রুপুট একত্রিত হয় তবে পরিদর্শন স্টেশন এবং রিফ্লো ব্যালেন্সিংয়ের মতো বাধাগুলির দ্বারাও সীমাবদ্ধ।
ব্যবহারিক পরিভাষায়, আদর্শ অবস্থার অধীনে একটি একক উন্নত প্লেসমেন্ট হেড প্রতি ঘন্টায় কয়েক হাজার প্লেসমেন্ট অতিক্রম করতে পারে, তবে একটি সম্পূর্ণ PCB অ্যাসেম্বলি লাইনকে একাধিক পর্যায়ের মধ্যে সিঙ্ক্রোনাইজেশনের জন্য অ্যাকাউন্ট করতে হবে।
একটি আধুনিক এসএমটি লাইন একটি একক মেশিন নয় বরং একটি সমন্বিত ইকোসিস্টেম। সাধারণ পর্যায়ে অন্তর্ভুক্ত:
- সোল্ডার পেস্ট প্রিন্টিং (SPI যাচাইকরণ)
- উচ্চ গতির উপাদান বসানো
- রিফ্লো সোল্ডারিং
- অপটিক্যাল এবং কাঠামোগত পরিদর্শন (AOI/এক্স-রে)
- কার্যকরী পরীক্ষা
প্রতিটি পর্যায় সমগ্র সিস্টেমের কার্যকর থ্রুপুটকে প্রভাবিত করে। এমনকি প্লেসমেন্ট অত্যন্ত দ্রুত হলেও, ডাউনস্ট্রিম পরিদর্শন এবং সংশোধন লুপগুলি স্থিতিশীলতা নিশ্চিত করে এবং ত্রুটির বিস্তার কমায়।
থ্রুপুটকে প্রভাবিত করে সবচেয়ে গুরুত্বপূর্ণ কারণগুলির মধ্যে একটি হল মেশিনের দৃষ্টি সংশোধন। অ্যাডভান্সড এসএমটি সিস্টেম বসানোর আগে কম্পোনেন্ট পজিশন ঠিক করতে রিয়েল-টাইম অপটিক্যাল অ্যালাইনমেন্ট ব্যবহার করে।
এটি আধুনিক অনুমতি দেয়শ্রীমতি পিসিবি সমাবেশমাইক্রন-স্তরের নির্ভুলতা বজায় রাখার জন্য লাইন, প্রায়শই ±25μm এর মধ্যে। যদিও এটি নির্ভরযোগ্যতা উন্নত করে, এটি কর্মপ্রবাহে মাইক্রো-পজও প্রবর্তন করে যা গতির বিপরীতে ভারসাম্যপূর্ণ হওয়া আবশ্যক।
ফলাফল হল একটি সিস্টেম যেখানে "দ্রুত" শুধুমাত্র কাঁচা স্থান নির্ধারণের গতি দ্বারা নয় বরং কতটা দক্ষতার সাথে সঠিকতা সংশোধনগুলিকে একত্রিত করা হয় তা দ্বারা সংজ্ঞায়িত করা হয়।
বাস্তব থ্রুপুট আরও ভালভাবে বুঝতে, একটি মাল্টি-লাইন উত্পাদন পরিবেশ বিবেচনা করুন। এই ক্ষেত্রে, ফানওয়ে উচ্চ-গতির স্থান নির্ধারণের ক্ষমতা সহ 8টি SMT লাইন পরিচালনা করে।
প্রতিটি লাইন তাত্ত্বিকভাবে 24-ঘন্টা চক্রে অত্যন্ত উচ্চ প্লেসমেন্ট ভলিউম অর্জন করতে পারে। যাইহোক, প্রকৃত আউটপুট পণ্য জটিলতা এবং পরিদর্শন চক্র দ্বারা প্রভাবিত হয়।
| প্যারামিটার | সাধারণ মান পরিসীমা | নোট |
| প্রতি লাইনে স্থান নির্ধারণের গতি | 10 মিলিয়ন প্লেসমেন্ট / 24 ঘন্টা পর্যন্ত | অপ্টিমাইজ করা অবস্থার অধীনে তাত্ত্বিক সর্বাধিক |
| উপাদান পরিসীমা | 01005 থেকে 50mm × 50mm BGAs | সূক্ষ্ম-পিচ এবং বড় প্যাকেজ অন্তর্ভুক্ত |
| পরিদর্শন কভারেজ | 100% SPI + AOI + এক্স-রে | মাল্টি-স্টেজ যাচাইকরণ |
| প্রোটোটাইপ পরিবর্তন | ~72 ঘন্টা | দ্রুত বৈধতা চক্র |
| ত্রুটি হার লক্ষ্য | <0.5% | প্রক্রিয়া নির্ভর |
অনুশীলনে, পিসিবি অ্যাসেম্বলি আউটপুট গতি এবং স্থিতিশীলতার মধ্যে ভারসাম্য হিসাবে সবচেয়ে ভাল বোঝা যায়। সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করতে উচ্চ-গতির অপারেশন অবশ্যই পরিদর্শন সিস্টেম দ্বারা ক্রমাগত যাচাই করা উচিত।
ইলেকট্রনিক্স উৎপাদনে একটি সাধারণ ভুল ধারণা হল যে দ্রুত বসানো সর্বদা উচ্চ দক্ষতার দিকে পরিচালিত করে। বাস্তবে, নিয়ন্ত্রণ ছাড়া অত্যধিক গতি লুকানো অদক্ষতার পরিচয় দিতে পারে।
যখন স্থান নির্ধারণের গতি সর্বোত্তম প্রক্রিয়া থ্রেশহোল্ড অতিক্রম করে, তখন বেশ কয়েকটি সমস্যা দেখা দিতে পারে:
- মিসালাইন করা উপাদানগুলির জন্য পুনরায় কাজ করা প্রয়োজন৷
- সোল্ডার ব্রিজিং বা সমাধিসৌধের প্রভাব
- পরিদর্শন প্রত্যাখ্যান হার বৃদ্ধি
- পরীক্ষার সময় অতিরিক্ত ডিবাগিং চক্র
এই সমস্যাগুলি অবিলম্বে কাঁচা থ্রুপুট সংখ্যাগুলিতে প্রদর্শিত হয় না তবে চূড়ান্ত বিতরণের সময়রেখাকে উল্লেখযোগ্যভাবে প্রভাবিত করে।
এ কারণে আধুনিকশ্রীমতি পিসিবি সমাবেশকৌশলগুলি সর্বাধিক তাত্ত্বিক গতির পরিবর্তে সুষম অপ্টিমাইজেশানকে অগ্রাধিকার দেয়।
মেশিনের ক্ষমতার বাইরে, প্রসেস ইঞ্জিনিয়ারিং স্থিতিশীল উৎপাদন আউটপুট বজায় রাখতে কেন্দ্রীয় ভূমিকা পালন করে।
মূল উপাদান অন্তর্ভুক্ত:
- প্লেসমেন্ট জটিলতা কমাতে ডিএফএম (উৎপাদনযোগ্যতার জন্য ডিজাইন) বিশ্লেষণ
- মেশিনের অলস সময় কমানোর জন্য অপ্টিমাইজড ফিডার ব্যবস্থা
- AOI এবং প্লেসমেন্ট সিস্টেমের মধ্যে রিয়েল-টাইম ফিডব্যাক লুপ
- উপাদান বাধা এড়াতে সরবরাহ চেইন সমন্বয়
এই কারণগুলি নিশ্চিত করে যে উচ্চ-গতির ক্ষমতা সামঞ্জস্যপূর্ণ বাস্তব-বিশ্বের উত্পাদন কর্মক্ষমতাতে অনুবাদ করে।
বিভিন্ন ধরনের পণ্যের জন্য বিভিন্ন SMT কনফিগারেশন প্রয়োজন। কনজিউমার ইলেক্ট্রনিক্স, ইন্ডাস্ট্রিয়াল কন্ট্রোল বোর্ড এবং স্বয়ংচালিত মডিউল সবই স্থান নির্ধারণের ঘনত্ব এবং পরিদর্শন কঠোরতার উপর বিভিন্ন সীমাবদ্ধতা আরোপ করে।
একটি নমনীয় PCB অ্যাসেম্বলি পরিবেশ তাই একটি নির্দিষ্ট সেটআপের উপর নির্ভর না করে গতিশীলভাবে লাইন কনফিগারেশনগুলিকে মানিয়ে নিতে হবে।
প্রতি ঘন্টায় উপাদানগুলির পরিপ্রেক্ষিতে PCB সমাবেশ ক্ষমতা মূল্যায়ন করার সময়, বিচ্ছিন্ন মেশিনের স্পেসিফিকেশনের পরিবর্তে সিস্টেম-স্তরের কর্মক্ষমতা বিবেচনা করা আরও অর্থপূর্ণ।
তিনটি মূল টেকওয়ে আবির্ভূত হয়:
- থ্রুপুট সম্পূর্ণ প্রোডাকশন চেইনের উপর নির্ভর করে, শুধু বসানোর গতি নয়।
- পরিদর্শন ব্যবস্থা আউটপুট স্থিতিশীলতার অবিচ্ছেদ্য অংশ, ঐচ্ছিক ওভারহেড নয়।
- গতি, নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতার মধ্যে ভারসাম্যের মাধ্যমে প্রকৃত দক্ষতা অর্জন করা হয়।
আধুনিক ইলেকট্রনিক্স উন্নয়নে, এই ভারসাম্য প্রায়ই শীর্ষ সংখ্যাগত কর্মক্ষমতা চেয়ে বেশি গুরুত্বপূর্ণ।
শেষ পর্যন্ত,শ্রীমতি পিসিবি সমাবেশপারফরম্যান্সকে উচ্চ-গতির স্থান নির্ধারণ, নির্ভুলতা নিয়ন্ত্রণ, এবং বহু-স্তর পরিদর্শনের সমন্বিত ভারসাম্য হিসাবে বোঝা উচিত- নিশ্চিত করে যে ইলেকট্রনিক্স সিস্টেমগুলি ধারণা থেকে নির্ভরযোগ্য সম্পাদনে অনুমানযোগ্য স্থিতিশীলতার সাথে যেতে পারে।
