আজকের ডিজিটাল যুগে, প্রায় প্রতিটি আধুনিক ডিভাইস - স্মার্টফোন এবং চিকিত্সা সরঞ্জাম থেকে শুরু করে স্বয়ংচালিত নিয়ন্ত্রণ সিস্টেমগুলিতে - একটি মুদ্রিত সার্কিট বোর্ডের (পিসিবি) লিজ। একক-স্তর এবং ডাবল-লেয়ার পিসিবিগুলি কয়েক দশক ধরে ব্যাপকভাবে ব্যবহৃত হয়েছে, তবে আরও শক্তিশালী এবং কমপ্যাক্ট ডিভাইসের চাহিদা তৈরি হয়েছেমাল্টিলেয়ার পিসিবিউচ্চ-পারফরম্যান্স ইলেকট্রনিক্সে শিল্পের মান।

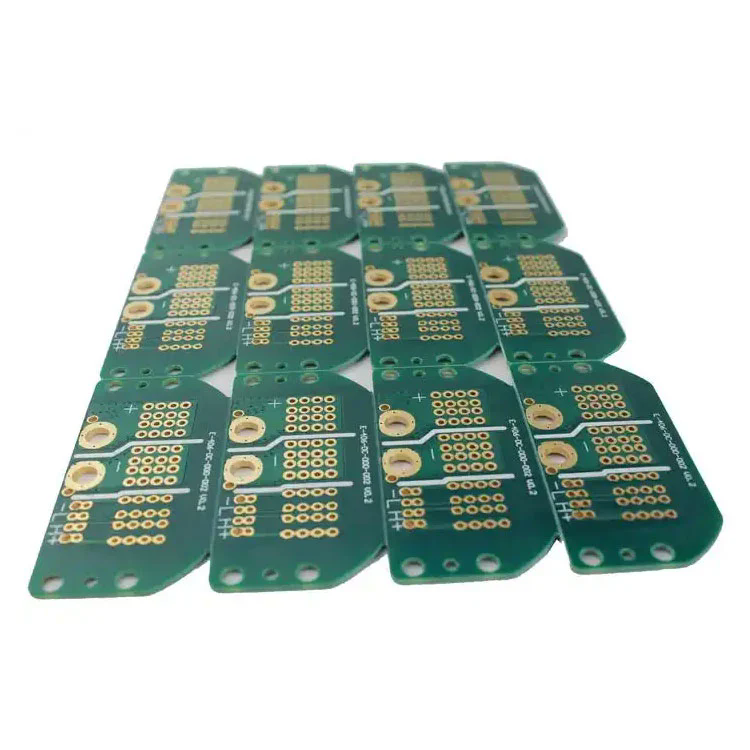

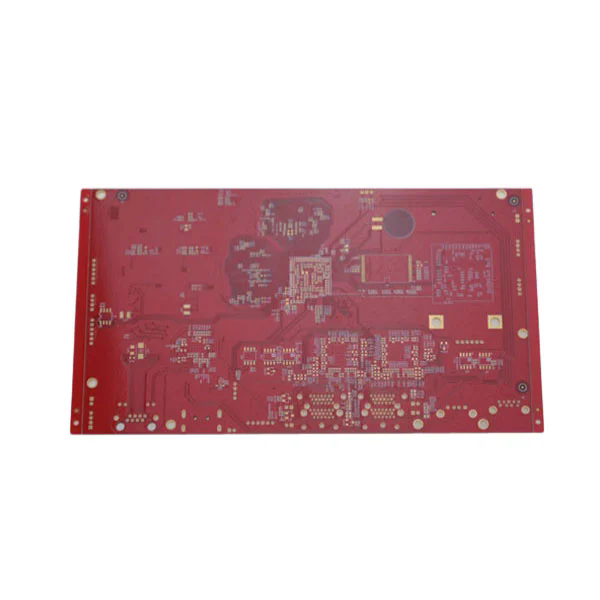

একটি মাল্টিলেয়ার পিসিবি তিন বা ততোধিক পরিবাহী তামা স্তরগুলি একসাথে সজ্জিত করে, ডাইলেট্রিক হিসাবে পরিচিত উপাদানগুলি অন্তরক করে পৃথক করে। একক- বা ডাবল-পার্শ্বযুক্ত বোর্ডগুলির বিপরীতে, মাল্টিলেয়ার পিসিবি ডিজাইনারদের জটিল রাউটিং, বৃহত্তর কার্যকারিতা এবং উন্নত নির্ভরযোগ্যতা অর্জনের অনুমতি দেয়। এই আর্কিটেকচারটি কেবল সংকেত প্রবাহকেই অনুকূল করে তোলে না তবে বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপকে উল্লেখযোগ্যভাবে হ্রাস করে, যা উচ্চ-গতির সার্কিটগুলিতে একটি প্রধান উদ্বেগ।
মাল্টিলেয়ার পিসিবিগুলির সুবিধাগুলি তাদের কাঠামোগত জটিলতার চেয়ে অনেক বেশি। তারা নির্মাতাদের প্রক্রিয়াজাতকরণ শক্তি বা দক্ষতার ত্যাগ ছাড়াই ছোট, হালকা এবং আরও টেকসই ডিভাইসগুলি তৈরি করতে সক্ষম করে। মহাকাশ, টেলিযোগাযোগ বা চিকিত্সা প্রযুক্তিতে থাকুক না কেন, মাল্টিলেয়ার পিসিবিগুলির বহুমুখিতা তাদের উদ্ভাবনের মূল ভিত্তি তৈরি করেছে।
একটি মৌলিক স্তরে, মাল্টিলেয়ার পিসিবিগুলি সীমিত স্থান এবং পারফরম্যান্স বাধাগুলির সমস্যা সমাধান করে। একাধিক স্তর তামা স্ট্যাক করে, ডিজাইনাররা আরও বুদ্ধিমানভাবে সংকেতগুলি রুট করার ক্ষমতা অর্জন করে এবং the তিহ্যবাহী দ্বি-স্তর বোর্ডগুলির সাথে ঘটে যাওয়া যানজটের সমস্যাগুলি এড়াতে পারে। মাল্টিলেয়ার পিসিবিগুলি এমন শিল্পগুলিতে আধিপত্য বিস্তার করার মূল কারণগুলির মধ্যে একটি যেখানে মিনিয়েচারাইজেশন এবং পারফরম্যান্স উভয়ই প্রয়োজনীয়।
মাল্টিলেয়ার পিসিবি এর কার্যনির্বাহী নীতিটি তার স্তরযুক্ত নকশায় অবস্থিত। প্রতিটি পরিচালিত স্তরটি সার্কিটের নিদর্শনগুলির সাথে আবদ্ধ হয়, অন্যদিকে ভিআইএএস (মাধ্যমে গর্ত, অন্ধ ভাইয়াস বা কবর দেওয়া ভিআইএ) এই স্তরগুলি নির্বিঘ্ন বৈদ্যুতিক যোগাযোগের অনুমতি দেওয়ার জন্য এই স্তরগুলি সংযুক্ত করে। ডাইলেট্রিক স্তরগুলি তামা স্তরগুলি অন্তরক করে তোলে, এটি নিশ্চিত করে যে বৈদ্যুতিক সংকেতগুলি ন্যূনতম হস্তক্ষেপ এবং সর্বাধিক দক্ষতার সাথে ভ্রমণ করে।
একটি সাধারণ মাল্টিলেয়ার পিসিবির পেশাদার পরামিতিগুলি আরও ভালভাবে চিত্রিত করতে, নিম্নলিখিত সারণীটি বিবেচনা করুন:
| প্যারামিটার | স্পেসিফিকেশন ব্যাপ্তি |
|---|---|
| স্তর গণনা | 4 থেকে 40+ স্তর |
| বেস উপাদান | এফআর 4, উচ্চ টিজি এফআর 4, রজার্স, পলিমাইড |
| তামার বেধ | 0.5 ওজ থেকে 3 ওজ প্রতি স্তর |
| বোর্ডের বেধ | 0.4 মিমি থেকে 5.0 মিমি |
| মিনিট গর্তের আকার | 0.1 মিমি |
| পৃষ্ঠ সমাপ্তি | হাসল, এনিগ, ওএসপি, নিমজ্জন রৌপ্য |
| প্রতিবন্ধকতা নিয়ন্ত্রণ | ± 10% সহনশীলতা |
| অপারেটিং তাপমাত্রা | -40 ° C থেকে +150 ° C |
| সোল্ডার মাস্ক রঙ | সবুজ, কালো, সাদা, নীল, লাল |
এই পরামিতিগুলি কেবল ইঞ্জিনিয়ারিং ক্ষমতাগুলিই নয়, নির্মাতারা সরবরাহ করতে পারে এমন কাস্টমাইজেশন বিকল্পগুলিও প্রতিফলিত করে। For instance, choosing high-TG FR4 or Rogers materials ensures heat resistance and stability in demanding environments such as automotive radar systems or aerospace avionics. বর্তমান লোডগুলি পরিচালনা করার জন্য তামার বেধ গুরুত্বপূর্ণ, যখন প্রতিবন্ধকতা নিয়ন্ত্রণ সরাসরি উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল সংক্রমণকে প্রভাবিত করে।
মাল্টিলেয়ার পিসিবির নকশা প্রক্রিয়াটিতে একাধিক পদক্ষেপ জড়িত: স্কিম্যাটিক সৃষ্টি, স্তর স্ট্যাক-আপ পরিকল্পনা, রাউটিং এবং সিমুলেশন টেস্টিং। ইঞ্জিনিয়ারদের অবশ্যই সাবধানতার সাথে বৈদ্যুতিক, তাপ এবং যান্ত্রিক প্রয়োজনীয়তার ভারসাম্য বজায় রাখতে হবে। দুর্বল পরিকল্পনা ক্রসস্টালক, অতিরিক্ত গরম বা সংকেত ক্ষতির কারণ হতে পারে, এজন্য মাল্টিলেয়ার পিসিবি ডিজাইন একটি বিজ্ঞান এবং একটি শিল্প উভয়ই হিসাবে বিবেচিত হয়।
তদুপরি, পিসিবি ফ্যাব্রিকেশন প্রযুক্তিতে অগ্রগতি যেমন-যেমন লেজার ড্রিলড মাইক্রোভিয়াস, এইচডিআই (উচ্চ ঘনত্বের আন্তঃসংযোগ) পদ্ধতি এবং এম্বেড থাকা উপাদানগুলি-মাল্টিলেয়ার বোর্ডগুলিকে পারফরম্যান্সের নতুন উচ্চতায় ঠেলে দিয়েছে। এই বৈশিষ্ট্যগুলি আধুনিক পিসিবিগুলিকে 5 জি, আইওটি, কৃত্রিম বুদ্ধিমত্তা ডিভাইস এবং পরবর্তী প্রজন্মের মেডিকেল ডায়াগনস্টিকস সরঞ্জাম সমর্থন করার অনুমতি দেয়।
শিল্পগুলি ক্রমবর্ধমান মাল্টিলেয়ার পিসিবি বেছে নেওয়ার কারণটি স্পষ্ট: তারা একক স্তর বা ডাবল-লেয়ার বিকল্পের তুলনায় উচ্চতর পারফরম্যান্স এবং নির্ভরযোগ্যতা সরবরাহ করে। এখানে কয়েকটি গুরুত্বপূর্ণ সুবিধা রয়েছে যা তাদের ব্যাপক গ্রহণের ব্যাখ্যা দেয়:
উচ্চ সংকেত অখণ্ডতা: নিয়ন্ত্রিত প্রতিবন্ধকতা এবং একাধিক গ্রাউন্ড প্লেন সহ, মাল্টিলেয়ার পিসিবিগুলি সংকেত বিকৃতি হ্রাস করে। এটি ডেটা সার্ভার এবং 5 জি বেস স্টেশনগুলির মতো উচ্চ-গতির অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ।
কমপ্যাক্ট ডিজাইন: স্ট্যাকিং স্তরগুলি উল্লম্বভাবে বৃহত্তর বোর্ডের পৃষ্ঠগুলির প্রয়োজনীয়তা হ্রাস করে, নির্মাতাদের শক্তি হারাতে ছাড়াই পণ্যগুলিকে আরও ছোট এবং হালকা করতে সক্ষম করে।
বর্ধিত স্থায়িত্ব: মাল্টিলেয়ার পিসিবিগুলি উচ্চমানের উপকরণগুলির সাথে নির্মিত যা তাপমাত্রার ওঠানামা, কম্পন এবং যান্ত্রিক শক সহ পরিবেশগত চাপ সহ্য করে।
হ্রাস তড়িৎ চৌম্বকীয় হস্তক্ষেপ (ইএমআই): স্থল বিমান এবং কৌশলগত রাউটিংয়ের ব্যবহার ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে শব্দ থেকে সংবেদনশীল সার্কিটগুলিকে ield ালতে সহায়তা করে।
বহুমুখিতা: গ্রাহক গ্যাজেটগুলি থেকে উপগ্রহে, মাল্টিলেয়ার পিসিবি বিভিন্ন শিল্প এবং অ্যাপ্লিকেশনগুলির সাথে অভিযোজ্য।
উদাহরণস্বরূপ, স্বয়ংচালিত শিল্পে, মাল্টিলেয়ার পিসিবিএস পাওয়ার অ্যাডভান্সড ড্রাইভার-সহায়তা সিস্টেম (এডিএএস), ইন-যানবাহন ইনফোটেইনমেন্ট এবং বৈদ্যুতিক যানবাহনে ব্যাটারি ম্যানেজমেন্ট সিস্টেম। চিকিত্সা সরঞ্জামগুলিতে এগুলি এমআরআই স্ক্যানার, পেসমেকার এবং ইমেজিং সিস্টেমগুলির জন্য প্রয়োজনীয়, যেখানে নির্ভরযোগ্যতা জীবন বা মৃত্যুর অর্থ হতে পারে। টেলিযোগাযোগ খাতে, মাল্টিলেয়ার পিসিবিগুলি কমপ্যাক্ট ডিভাইসগুলিতে উচ্চ-ফ্রিকোয়েন্সি ডেটা ট্রান্সমিশন সক্ষম করে যাতে স্থিতিশীল সংযোগের প্রয়োজন হয়।
আকার হ্রাস, কর্মক্ষমতা উন্নতি এবং নির্ভরযোগ্যতার ভারসাম্য বজায় রাখতে মাল্টিলেয়ার পিসিবিগুলির ক্ষমতা তাদের আধুনিক ইলেকট্রনিক্স বাস্তুতন্ত্রের একটি অ-আলোচনাযোগ্য পছন্দ করে তোলে।
প্রশ্ন 1: মাল্টিলেয়ার পিসিবি এবং ডাবল-লেয়ার পিসিবির মধ্যে প্রধান পার্থক্য কী?
একটি ডাবল-লেয়ার পিসিবিতে কেবল দুটি পরিবাহী স্তর রয়েছে, যা সার্কিট রাউটিংয়ের জটিলতা সীমাবদ্ধ করে। একটি মাল্টিলেয়ার পিসিবি, তবে আরও কমপ্যাক্ট ডিজাইন, আরও ভাল সংকেত অখণ্ডতা এবং উচ্চতর কর্মক্ষমতা সক্ষম করে তিন বা ততোধিক পরিবাহী স্তরগুলি স্ট্যাক করে। এটি মাল্টিলেয়ার পিসিবিগুলিকে উচ্চ-গতি, উচ্চ ঘনত্ব এবং উচ্চ-নির্ভরযোগ্যতা অ্যাপ্লিকেশনগুলির জন্য পছন্দসই পছন্দ করে তোলে।
প্রশ্ন 2: একটি মাল্টিলেয়ার পিসিবি সাধারণত অ্যাপ্লিকেশনগুলির দাবিতে কতক্ষণ স্থায়ী হয়?
একটি মাল্টিলেয়ার পিসিবি এর জীবনকাল উপাদান নির্বাচন, অপারেটিং পরিবেশ এবং উত্পাদন মানের উপর নির্ভর করে। হাই-টিজি এফআর 4 বা পলিমাইডের মতো বিশেষায়িত উপকরণ সহ, একটি মাল্টিলেয়ার পিসিবি শিল্প বা মহাকাশ অ্যাপ্লিকেশনগুলিতে 10-20 বছর বা তারও বেশি সময় ধরে স্থায়ী হতে পারে। যথাযথ তাপীয় পরিচালনা এবং পৃষ্ঠ সমাপ্তি আরও স্থায়িত্ব প্রসারিত করে।
উন্নত ইলেকট্রনিক্সের চাহিদা বাড়ার সাথে সাথে ব্যবসায়ের জন্য পিসিবি অংশীদারদের প্রয়োজন যারা কেবল পণ্যই নয়, দীর্ঘমেয়াদী নির্ভরযোগ্যতা সরবরাহ করতে পারে।ফ্যানওয়েকঠোর মানের নিয়ন্ত্রণের সাথে অত্যাধুনিক বানোয়াট প্রক্রিয়াগুলির সংমিশ্রণ করে মাল্টিলেয়ার পিসিবিগুলির একটি বিশ্বস্ত প্রস্তুতকারক হিসাবে নিজেকে প্রতিষ্ঠিত করেছেন। ছোট ব্যাচের প্রোটোটাইপগুলি থেকে বড় আকারের উত্পাদন পর্যন্ত, ফ্যানওয়ে প্রতিটি বোর্ড কার্যকারিতা এবং সুরক্ষার জন্য আন্তর্জাতিক মান পূরণ করে তা নিশ্চিত করে।
আপনি যদি আপনার নির্দিষ্ট অ্যাপ্লিকেশন অনুসারে টেকসই, উচ্চ-পারফরম্যান্স মাল্টিলেয়ার পিসিবিগুলি সন্ধান করছেন তবে এখন আমাদের দলের সাথে সংযোগ করার সময় এসেছে।আমাদের সাথে যোগাযোগ করুনআজ কীভাবে ফ্যানওয়ে বিশ্বমানের পিসিবি সমাধানগুলির সাথে আপনার পরবর্তী উদ্ভাবনকে সমর্থন করতে পারে তা শিখতে।
-
