প্রিন্টেড সার্কিট বোর্ড (PCB)এটি কার্যত সমস্ত ইলেকট্রনিক ডিভাইসের মেরুদণ্ড - ভোক্তা গ্যাজেট থেকে শিল্প নিয়ন্ত্রণ ব্যবস্থা। বোর্ড ইলেকট্রনিক উপাদানগুলির মধ্যে যান্ত্রিক সহায়তা এবং বৈদ্যুতিক আন্তঃসংযোগ প্রদান করে। আজকের ইলেকট্রনিক্স-চালিত বিশ্বে, একটি PCB-এর নকশা, উপাদান এবং বানোয়াট গুণমান কার্যক্ষমতা, নির্ভরযোগ্যতা এবং খরচের জন্য গুরুত্বপূর্ণ।
তারা উপাদানগুলিকে আন্তঃসংযোগ করার জন্য একটি কম্প্যাক্ট, পুনরাবৃত্তিযোগ্য, নির্ভরযোগ্য উপায় প্রদান করে।
তারা সিগন্যালের অখণ্ডতা, বিদ্যুৎ বিতরণ এবং তাপ ব্যবস্থাপনা নিশ্চিত করে।
মিনিয়েচারাইজেশন, 5G, AI, এবং IoT-এর মতো প্রবণতার সাথে, উন্নত PCBs (যেমন, HDI, rigid-flex) উদ্ভাবনের কেন্দ্রবিন্দু হয়ে উঠছে।
বিশ্বব্যাপী PCB বাজার 2032 সাল নাগাদ USD ~117.53 বিলিয়ন পৌঁছাবে বলে আশা করা হচ্ছে, শক্তিশালী চাহিদা প্রতিফলিত করে।
একটি PCB নির্বাচন করার সময়, আপনি সাধারণত একটি সিদ্ধান্তের মুখোমুখি হবেনFR4 (অনমনীয়)এবংরিজিড-ফ্লেক্স (অনমনীয় + নমনীয়ের একটি সংকর). পছন্দটি আপনার পণ্যের যান্ত্রিক, বৈদ্যুতিক এবং নকশার সীমাবদ্ধতার উপর নির্ভর করে। আপনাকে সিদ্ধান্ত নিতে সাহায্য করার জন্য নীচে "কীভাবে/কেন/কী" প্রশ্নগুলির নির্দেশনা দেওয়া হল:
| বিবেচনা | মূল প্রশ্ন | আদর্শ নির্দেশিকা |
|---|---|---|
| যান্ত্রিক চাপ এবং নমন | বোর্ড তার জীবনচক্রে কতটা ফ্লেক্স বা নমনের অভিজ্ঞতা অর্জন করবে? | ঘন ঘন নমন বা ভাঁজ প্রয়োজন হলে কঠোর-ফ্লেক্স ব্যবহার করুন; FR4 যদি বোর্ড সমতল থাকে। |
| স্থান এবং ওজন সীমাবদ্ধতা | কেন ওজন বা কম্প্যাক্টনেস সমালোচনামূলক? | অনমনীয়-ফ্লেক্স সংযোগকারী এবং আন্তঃ-বোর্ড তারের প্রয়োজনীয়তা কমাতে পারে, স্থান এবং ওজন বাঁচাতে পারে। |
| খরচ ও ফলন | আপনার বাজেট এবং প্রত্যাশিত ভলিউম কি? | উচ্চ আয়তনে FR4 সহজ এবং সাশ্রয়ী; কঠোর-ফ্লেক্সের উচ্চতর প্রক্রিয়া জটিলতা এবং খরচ রয়েছে। |
| সিগন্যাল ইন্টিগ্রিটি এবং লেয়ার কাউন্ট | কত স্তর / কত ঘন আপনার ট্রেস? | উভয়ই উচ্চ স্তর গণনা সমর্থন করতে পারে, তবে কঠোর-ফ্লেক্স সীমাবদ্ধ স্থানগুলিতে রাউটিংয়ে সহায়তা করতে পারে। |
| তাপ, কম্পন, নির্ভরযোগ্যতা | কেন স্থায়িত্ব এবং নির্ভরযোগ্যতা অগ্রাধিকার? | অনমনীয়-ফ্লেক্স প্রায়শই শক এবং কম্পনের অধীনে আরও ভাল কাজ করে, তবে অবশ্যই সাবধানে ডিজাইন করা উচিত। |
আসুন এখন দুটি রূপের বিস্তারিত পরীক্ষা করা যাক।

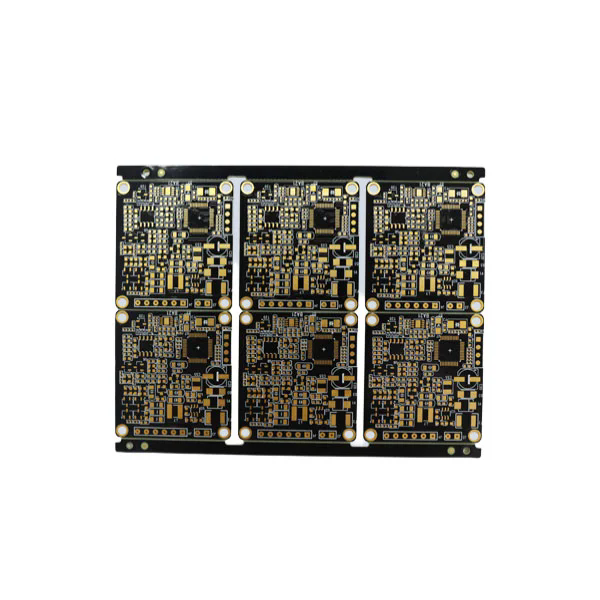

FR4 অনমনীয় PCB-এর জন্য সবচেয়ে বেশি ব্যবহৃত সাবস্ট্রেট। "FR" মানেশিখা প্রতিরোধক, এবং "4" হল উপাদানের একটি গ্রেড। এটি একটি ইপোক্সি রজন বাইন্ডার সহ বোনা ফাইবারগ্লাস কাপড় নিয়ে গঠিত।
নীচে সাধারণ একটি টেবিল আছেFR4 পিসিবিপরামিতি (এই সংখ্যা সরবরাহকারী এবং Tg গ্রেড দ্বারা পরিবর্তিত হতে পারে):
| প্যারামিটার | সাধারণ মান / পরিসর | নোট / গুরুত্ব |
|---|---|---|
| অস্তরক ধ্রুবক (Dk) | 3.8 - 4.8 (1 MHz এ) | প্রতিবন্ধকতা নিয়ন্ত্রণ এবং সংকেত বিলম্বকে প্রভাবিত করে। |
| অপসারণ ফ্যাক্টর (Df) | ~0.009 (1 MHz এ) | ক্ষতি স্পর্শক: উচ্চ ফ্রিকোয়েন্সিতে সংকেত ক্ষতি। |
| বৈদ্যুতিক শক্তি | 800 - 1800 V/mil | অস্তরক ভাঙ্গন শক্তি. |
| Tg (গ্লাস ট্রানজিশন টেম্প) | 130°C, 140°C, 150°C, 170°C | উচ্চতর Tg ভাল তাপ নির্ভরযোগ্যতা দেয়। |
| বোর্ড বেধ | 0.4 মিমি - 3.2 মিমি (সাধারণ) | যান্ত্রিক/ফিট সীমাবদ্ধতার উপর নির্ভর করে। |
| তামার বেধ | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | উচ্চ বর্তমান পাথ জন্য ভারী তামা. |
| সর্বনিম্ন ট্রেস/স্পেসিং | ~4 মিলিয়ন (0.1 মিমি) বা আরও ভাল | উৎপাদন ক্ষমতার উপর নির্ভরশীল। |
| সারফেস ফিনিস | ENIG, HASL, OSP, Immersion Ag, ইত্যাদি | সোল্ডারেবিলিটি, নির্ভরযোগ্যতাকে প্রভাবিত করে। |
ভোক্তা ইলেকট্রনিক্স (স্মার্টফোন, পরিধানযোগ্য, যন্ত্রপাতি)
শিল্প নিয়ন্ত্রণ বোর্ড, এডি বোর্ড, পাওয়ার সাপ্লাই
যখন বোর্ডটি সমতল থাকে, প্রয়োজনীয় ভাঁজ বা ফ্লেক্স ছাড়াই
ফাটল বা ডিলামিনেশনের ঝুঁকি ছাড়া বাঁকানো বা ফ্লেক্স করা যাবে না (অনমনীয় গ্লাস + ইপক্সি কাঠামোর কারণে)
কমপ্যাক্ট, মাল্টি-সেগমেন্ট ইলেকট্রনিক্সের জন্য নমনীয় আন্তঃসংযোগ প্রয়োজন, অনমনীয়-ফ্লেক্স পছন্দ করা যেতে পারে

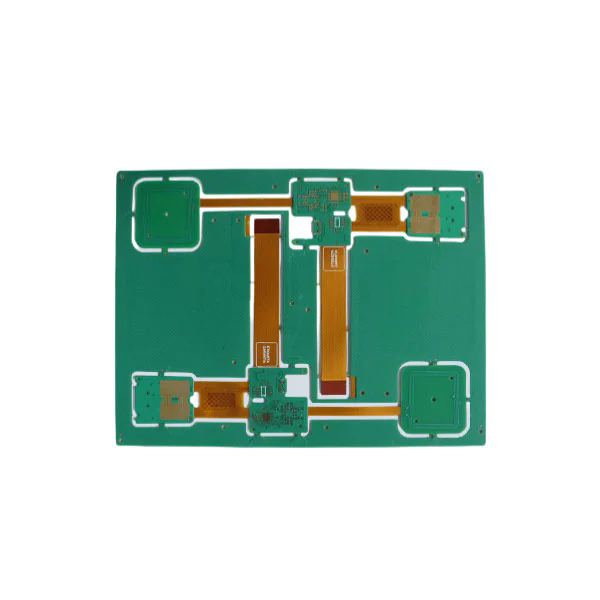

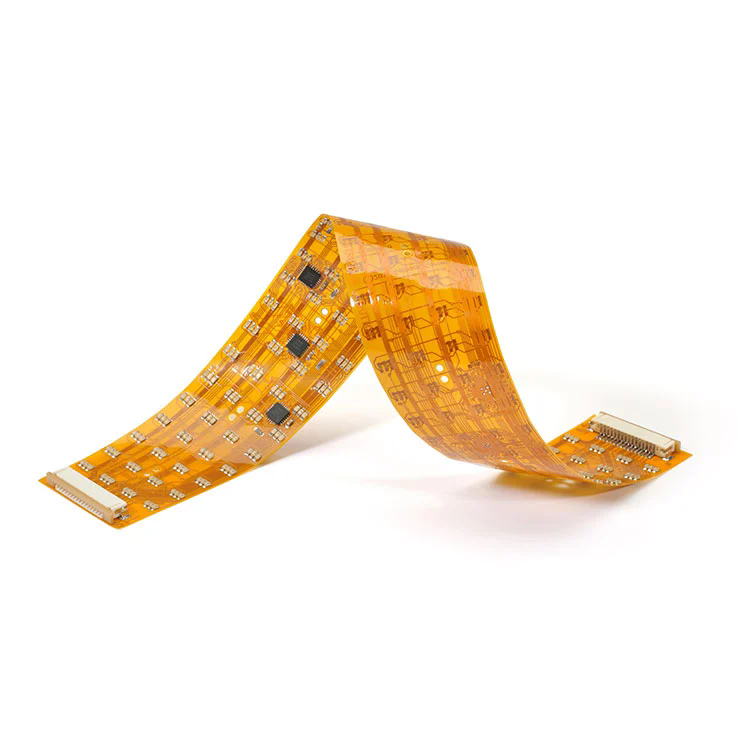

অনমনীয়-ফ্লেক্স পিসিবিএকটি সমন্বিত বোর্ডে অনমনীয় সার্কিট বিভাগ (সাধারণত FR4) এবং নমনীয় সার্কিট বিভাগগুলি (পলিমাইড, পলিয়েস্টার, ইত্যাদি) একত্রিত করে। এটি ফ্লেক্সিং, ভাঁজ এবং একটি 3D কাঠামো সক্ষম করে যখন উপাদান মাউন্ট করার জন্য কঠোর সমর্থন সংরক্ষণ করে।
ডিজাইনের অবশ্যই সাবধানে ফ্লেক্স জোন পরিচালনা করতে হবে (বেন্ড ব্যাসার্ধ, লেয়ার স্ট্যাকিং, কপার ট্রানজিশন)
অনমনীয় এবং ফ্লেক্স স্তরগুলি নিয়ন্ত্রিত বন্ধন এবং আনুগত্য চিকিত্সার মাধ্যমে স্তরিত হয়।
সাধারণ ফ্লেক্স উপকরণ: পলিমাইড ফিল্ম, কভারলে ফিল্ম, আঠালো স্তর
প্রতি স্তরে ভাঁজ কোণ সীমিত (যেমন, পলিমাইড প্রায়ই ~0.5-2° প্রতি স্তর)।
শিল্পের রেফারেন্স থেকে:
| আইটেম | পরামিতি / সক্ষমতা | নোট |
|---|---|---|
| অনমনীয় + ফ্লেক্স বোর্ডের পুরুত্ব | 0.25 মিমি থেকে 6.0 মিমি পর্যন্ত (একত্রিত) | স্তর সমন্বয় এবং গঠন উপর নির্ভর করে |
| স্তর | কিছু ডিজাইনে 32 স্তর পর্যন্ত | মাল্টি-লেয়ার রিজিড + ফ্লেক্স কম্বিনিং |
| সর্বনিম্ন ট্রেস/স্পেসিং | 0.075 মিমি / 0.075 মিমি (≈ 3 মিল) | উচ্চ-ঘনত্ব ফ্লেক্স অঞ্চল |
| ন্যূনতম গর্ত আকার / প্যাড আকার | 0.10 মিমি / 0.35 মিমি | মাইক্রোভিয়াস, থ্রু-হোল ইত্যাদির জন্য। |
| সর্বোচ্চ তামার বেধ | 4 oz (অনমনীয় অংশ) | অনমনীয় অধ্যায় ভারী স্রোত জন্য |
| ফ্লেক্স কপার (ফ্লেক্স অংশ) | 0.5 - 2 oz | ফ্লেক্স এলাকায় হালকা তামা |
| সারফেস ফিনিস অপশন | ENIG, immersion Ag, OSP, HASL, ইত্যাদি | উভয় অনমনীয় এবং ফ্লেক্স বিভাগের জন্য |
| আনুগত্য এবং স্তরায়ণ | বিশেষ আনুগত্য প্রস্তুতি (প্লাজমা, ব্রাউন অক্সাইড) | ফ্লেক্স-অনমনীয় বন্ধন নিশ্চিত করতে |
উচ্চ কম্পন, শক, সীমাবদ্ধ স্থানগুলিতে চমৎকার (যেমন মহাকাশ, চিকিৎসা ডিভাইস)
সংযোগকারী এবং আন্তঃ-বোর্ড ওয়্যারিং হ্রাস/বর্জন করে
এক টুকরোতে অনমনীয় এবং নমনীয় ফাংশন একত্রিত করে সমাবেশকে সহজ করে
3D সার্কিট ভাঁজ বা মাল্টি-প্লেন কাঠামোর অনুমতি দেয়
উচ্চ উত্পাদন জটিলতা, বৃহত্তর ফলন ঝুঁকি
বিশেষ করে ফ্লেক্স জোনে চিন্তাশীল ডিজাইনের প্রয়োজন (বেন্ড ব্যাসার্ধ, স্ট্রেস রিলিফ)
বোর্ড প্রতি খরচ বেশি, কিন্তু কম সংযোগকারী, তার, সমাবেশ ধাপের কারণে সিস্টেম খরচ কমতে পারে
প্রশ্ন 1: আমার আবেদনের জন্য পিসিবি কত পুরু হওয়া উচিত?
A1: PCB বেধ যান্ত্রিক, তাপ এবং স্থান সীমাবদ্ধতার উপর নির্ভর করে। সাধারণত অনমনীয় FR4 বোর্ড 0.4 মিমি থেকে 3.2 মিমি পর্যন্ত হয়ে থাকে। অনমনীয়-ফ্লেক্স ডিজাইনে, মিলিত বেধ প্রায়ই 0.25 মিমি থেকে 6.0 মিমি হয়। পাতলা বোর্ড, আরো নমনীয়তা, কিন্তু যান্ত্রিক স্থায়িত্ব হ্রাস।
প্রশ্ন 2: কেন পৃথক অনমনীয় এবং ফ্লেক্স বোর্ডের উপর কঠোর-ফ্লেক্স চয়ন করবেন?
A2: অনমনীয়-ফ্লেক্স সংযোগকারী, ওয়্যারিং, এবং সমাবেশ পদক্ষেপ হ্রাস করে; কম্পনের অধীনে নির্ভরযোগ্যতা উন্নত করে, এবং কমপ্যাক্ট 3D ভাঁজ সক্ষম করে। এটি একটি বোর্ডে অনমনীয় মাউন্টিং জোন এবং নমনীয় বিভাগ উভয়ই একীভূত করে।
প্রশ্ন 3: FR4 এর কোন বৈদ্যুতিক বৈশিষ্ট্যগুলি সিগন্যালের অখণ্ডতাকে সবচেয়ে বেশি প্রভাবিত করে?
A3: অস্তরক ধ্রুবক (Dk) প্রতিবন্ধকতা এবং প্রচারের বেগকে প্রভাবিত করে; ডিসিপেশন ফ্যাক্টর (ডিএফ) সিগন্যাল ক্ষতিকে প্রভাবিত করে, বিশেষ করে উচ্চ ফ্রিকোয়েন্সিতে; তামার বেধ এবং ট্রেস জ্যামিতিও গুরুত্বপূর্ণ ভূমিকা পালন করে।
এফ্যানিওয়ে, আমরা কঠোর অ্যাপ্লিকেশনের জন্য তৈরি উচ্চ-কর্মক্ষমতা মুদ্রিত সার্কিট বোর্ড সমাধান ডিজাইন এবং উত্পাদন বিশেষজ্ঞ. আপনার স্ট্যান্ডার্ড FR4 অনমনীয় PCB বা জটিল রিজিড-ফ্লেক্স বোর্ডের প্রয়োজন হোক না কেন, আমাদের ইঞ্জিনিয়ারিং টিম লেআউট, স্ট্যাক-আপ, উপাদান নির্বাচন এবং উত্পাদন কৌশল অপ্টিমাইজ করতে কয়েক দশকের দক্ষতা প্রয়োগ করে।
আমরা কঠোর গুণমান এবং নির্ভরযোগ্যতার মান মেনে চলি, IPC নির্দেশিকা মেনে চলি এবং HDI, মাইক্রোভিয়া এবং নিয়ন্ত্রিত প্রতিবন্ধকতার মতো উন্নত প্রক্রিয়াগুলিকে সমর্থন করি। আমাদের প্রতিযোগিতামূলক প্রান্তটি আপনার পণ্যের প্রয়োজনের জন্য ব্যয়, ফলন এবং উন্নত ক্ষমতার ভারসাম্যের মধ্যে নিহিত রয়েছে।
আপনি যদি আপনার পরবর্তী ডিজাইনে FR4 বা অনমনীয়-ফ্লেক্স ব্যবহার করতে চান বা প্রোটোটাইপ বা স্কেল উত্পাদন করতে চান কিনা তা অন্বেষণ করছেন, Fanyway সাহায্য করার জন্য প্রস্তুত।আমাদের সাথে যোগাযোগ করুনআজ আপনার প্রকল্পের প্রয়োজনীয়তা আলোচনা এবং একটি উদ্ধৃতি পেতে.
