মুদ্রিত সার্কিট বোর্ড(পিসিবি) হ'ল আজকের ইলেকট্রনিক্সের নীরব ব্যাকবোন। স্মার্টফোন, স্বয়ংচালিত নিয়ন্ত্রণ সিস্টেম, মেডিকেল স্ক্যানার বা মহাকাশ নেভিগেশন মডিউল, পিসিবিগুলি শারীরিক এবং বৈদ্যুতিক ভিত্তি সরবরাহ করে যা সমস্ত উপাদানকে সংযুক্ত করে। তারা কীভাবে কাজ করে তা বোঝা তারা প্রযুক্তিতে নিয়ে আসা শিফটটি স্বীকৃতি দিয়ে শুরু হয়। পিসিবিগুলির আগে, ওয়্যারিং ম্যানুয়ালি পয়েন্ট-টু-পয়েন্ট সংযোগগুলি দিয়ে সম্পন্ন করা হয়েছিল। এই পদ্ধতিটি কেবল ত্রুটিগুলির ঝুঁকিপূর্ণ ছিল না তবে সীমিত স্কেলাবিলিটিও ছিল। পিসিবিগুলি মানকযুক্ত এবং স্তরযুক্ত কাঠামো সরবরাহ করে এই সমস্যাগুলি সমাধান করেছে যা কমপ্যাক্ট ডিজাইন, নির্ভরযোগ্যতা এবং ব্যাপক উত্পাদন দক্ষতা নিশ্চিত করে।
তো, তারা ঠিক কীভাবে কাজ করে? তাদের মূল অংশে, পিসিবিগুলি তিনটি প্রাথমিক উদ্দেশ্যে পরিবেশন করে:
যান্ত্রিক সমর্থন- স্থানে উপাদানগুলি সুরক্ষিত করা।
বৈদ্যুতিক সংযোগ- বর্তমান প্রবাহের জন্য পরিবাহী পথ সরবরাহ করা।
সংকেত অখণ্ডতা- বৈদ্যুতিন সংকেতগুলি ন্যূনতম ক্ষতি বা হস্তক্ষেপের সাথে ভ্রমণ করে তা নিশ্চিত করে।

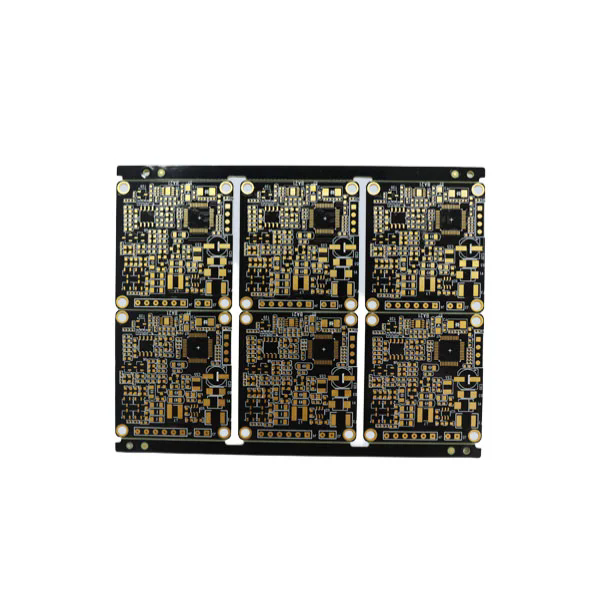

নির্মাণ জড়িতসাবস্ট্রেটস, সাধারণত এফআর 4 ফাইবারগ্লাস বা অন্যান্য উপকরণ, যা অন্তরক স্তর হিসাবে কাজ করে। সর্বোপরি, তামা ফয়েলগুলি স্তরিত হয়, পথগুলিতে আবদ্ধ হয় এবং প্রতিরক্ষামূলক সমাপ্তি দিয়ে ধাতুপট্টাবৃত হয়। শেষ ফলাফলটি একটি সূক্ষ্মভাবে ডিজাইন করা বোর্ড যেখানে প্রতিরোধক, ক্যাপাসিটার, মাইক্রোচিপস এবং সংযোগকারীগুলি মাউন্ট করা যায়।
পিসিবিগুলি ডিজাইনের জটিলতার উপর নির্ভর করে একক-পার্শ্বযুক্ত, ডাবল-পার্শ্বযুক্ত বা মাল্টিলেয়ারযুক্ত হতে পারে। মাল্টিলেয়ার পিসিবিএস - কখনও কখনও 40 টিরও বেশি স্তরগুলিতে পৌঁছানো উন্নত কম্পিউটিং এবং টেলিযোগাযোগ সরঞ্জামগুলির জন্য প্রয়োজনীয়, যেখানে সিগন্যাল রাউটিং ঘনত্ব গুরুত্বপূর্ণ। তারা অন্তর্ভুক্তভাইয়াস(উল্লম্ব আন্তঃসংযোগ) যা পারফরম্যান্সের অখণ্ডতা বজায় রেখে সিগন্যালগুলিকে বিভিন্ন স্তরগুলির মধ্য দিয়ে যেতে দেয়।
হিট ম্যানেজমেন্ট পিসিবিগুলির আরও একটি গুরুত্বপূর্ণ ভূমিকা। তাপীয় ভায়াস, তাপ ডুবে যাওয়া বা বিশেষ তামা ours েলে ডিজাইন করে নির্মাতারা নিশ্চিত করে যে সংবেদনশীল উপাদানগুলি নিরাপদ অপারেটিং তাপমাত্রার মধ্যে থেকে যায়। এ জাতীয় নকশার বিবেচনা ব্যতীত সিস্টেমের ব্যর্থতার ঝুঁকি উল্লেখযোগ্যভাবে বৃদ্ধি পায়।
শিল্পগুলি নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত বিভিন্ন ধরণের পিসিবিগুলির উপর নির্ভর করে। এই বৈচিত্রগুলি কীভাবে পিসিবি বিশ্ব ইলেকট্রনিক্স উত্পাদনগুলিতে অপরিহার্য থাকে সে সম্পর্কে অন্তর্দৃষ্টি সরবরাহ করে তা বোঝা।
একক-পার্শ্বযুক্ত পিসিবি: এগুলি বোর্ডের কেবল একপাশে তামার ট্র্যাক সহ সহজতম ধরণ। এগুলি ব্যয়বহুল এবং ক্যালকুলেটর, রেডিও এবং সাধারণ ভোক্তা ইলেকট্রনিক্সে ব্যাপকভাবে ব্যবহৃত হয়।
ডাবল-পার্শ্বযুক্ত পিসিবি: উভয় পক্ষের তামা ট্র্যাকগুলি বৈশিষ্ট্যযুক্ত, তারা আরও জটিল সার্কিট ডিজাইনের অনুমতি দেয়। উপাদানগুলি উভয় পক্ষের মাউন্ট করা যেতে পারে, ঘনত্ব বাড়িয়ে তোলে।
মাল্টিলেয়ার পিসিবি: পরিবাহী তামাটির তিন বা ততোধিক স্তর সমন্বিত, এই বোর্ডগুলি অত্যন্ত জটিল অ্যাপ্লিকেশনগুলি পরিচালনা করে। স্মার্টফোন, উন্নত মেডিকেল ডিভাইস এবং মহাকাশ ইলেকট্রনিক্স প্রায়শই এগুলির উপর নির্ভর করে।
অনমনীয় পিসিবি: শক্ত স্তরগুলিতে নির্মিত, তারা স্থিতিশীলতা এবং স্থায়িত্ব সরবরাহ করে, বেশিরভাগ বৈদ্যুতিন ডিভাইসে এগুলিকে সাধারণ করে তোলে।
নমনীয় পিসিবি: পলিমাইডের মতো বেন্ডেবল উপকরণ ব্যবহার করে নির্মিত, তারা মোচড় এবং ভাঁজ করতে পারে, পরিধেয়যোগ্য এবং কমপ্যাক্ট ইলেকট্রনিক্সের জন্য আদর্শ।
অনমনীয়-ফ্লেক্স পিসিবি: একটি হাইব্রিড যা কঠোর এবং নমনীয় অঞ্চলগুলিকে একত্রিত করে, একই সাথে কাঠামোগত স্থায়িত্ব এবং ডিজাইনের নমনীয়তা সরবরাহ করে।
উচ্চ-ফ্রিকোয়েন্সি পিসিবি: বিশেষায়িত উপকরণ দিয়ে তৈরি, তারা টেলিযোগাযোগ এবং রাডার সিস্টেমের মতো অ্যাপ্লিকেশনগুলির জন্য সংকেত নির্ভুলতা নিশ্চিত করে।
পেশাদার পণ্যের পরামিতিগুলি স্পষ্টভাবে হাইলাইট করতে, এখানে একটি সংক্ষিপ্ত সারণী:
| প্যারামিটার | সাধারণ পরিসীমা/স্পেসিফিকেশন | অ্যাপ্লিকেশন উদাহরণ |
|---|---|---|
| বেস উপাদান | এফআর 4, পলিমাইড, সিইএম -1, রজার্স | গ্রাহক ইলেকট্রনিক্স, স্বয়ংচালিত, আরএফ সরঞ্জাম |
| তামার বেধ | 0.5 ওজ - 6 ওজেড | বিদ্যুৎ বোর্ড, শিল্প নিয়ন্ত্রণ |
| স্তর গণনা | 1 - 40+ | খেলনা থেকে সুপার কম্পিউটার পর্যন্ত |
| পৃষ্ঠ সমাপ্তি | হাসল, এনিগ, ওএসপি, নিমজ্জন রৌপ্য, নিমজ্জন টিন | সোল্ডারিবিলিটি, জারা প্রতিরোধের উন্নতি করে |
| সর্বনিম্ন ট্রেস প্রস্থ/ব্যবধান | 2 - 4 মিলস (সম্ভাব্য 2 মিলের নীচে উন্নত ডিজাইন) | উচ্চ ঘনত্বের আন্তঃসংযোগ (এইচডিআই) ডিভাইস |
| অপারেটিং তাপমাত্রা | -55 ° C থেকে +150 ° C (200 ° C +পর্যন্ত বিশেষ ডিজাইন) | মহাকাশ, সামরিক, শিল্প নিয়ন্ত্রণ |
| ডাইলেট্রিক ধ্রুবক (ডি কে) | 2.2 - 4.5 উপাদান উপর নির্ভর করে | উচ্চ-ফ্রিকোয়েন্সি সংকেত সংক্রমণ |
| তাপ পরিবাহিতা | 0.25 - 2.0 ডাব্লু/এমকে (সাবস্ট্রেটের উপর নির্ভর করে) | তাপ-সংবেদনশীল সার্কিট |
এই পরামিতিগুলি প্রতিটি পিসিবির কার্যকারিতা, স্থায়িত্ব এবং নির্ভরযোগ্যতা নির্দেশ করে। নির্মাতারা শেষ-ব্যবহারের প্রয়োজনীয়তার উপর ভিত্তি করে সাবধানতার সাথে স্পেসিফিকেশন নির্বাচন করে। উদাহরণস্বরূপ, একটি স্বয়ংচালিত ইসিইউ পিসিবি একটি সাধারণ গৃহস্থালী এলইডি লাইটিং বোর্ডের তুলনায় উচ্চ তাপ প্রতিরোধের এবং কম্পন সহনশীলতার দাবি করে।
একটি মুদ্রিত সার্কিট বোর্ডের নির্ভরযোগ্যতা কেবল নকশার উপর নির্ভর করে না তবে সুনির্দিষ্ট উত্পাদন প্রক্রিয়াগুলির উপরও নির্ভর করে। উচ্চ-মানের পিসিবিগুলির জন্য আইপিসি-এ-600 (মুদ্রিত বোর্ডগুলির গ্রহণযোগ্যতা) এর মতো আন্তর্জাতিক মানগুলির কঠোর মেনে চলার প্রয়োজন। প্রক্রিয়াটিতে সাধারণত নিম্নলিখিত পদক্ষেপগুলি অন্তর্ভুক্ত থাকে:
ডিজাইন এবং লেআউট- ইঞ্জিনিয়াররা স্কিম্যাটিক তৈরি করে এবং এটিকে গারবার ফাইলগুলিতে অনুবাদ করে, যা তামা নিদর্শন, ড্রিল গর্ত এবং সোল্ডার মাস্কগুলি নির্দেশ করে।
সাবস্ট্রেট প্রস্তুতি- এফআর 4 বা নির্বাচিত উপাদানগুলি কপার ফয়েল দিয়ে কাটা এবং স্তরিত করা হয়।
চিত্র স্থানান্তর এবং এচিং- সার্কিটের নিদর্শনগুলি মুদ্রিত হয় এবং অযাচিত তামাটি পরিবাহী পথ ছেড়ে চলে যায়।
তুরপুন এবং ধাতুপট্টাবৃত- গর্তগুলি ভায়াস এবং উপাদানগুলির সীসাগুলির জন্য ড্রিল করা হয়, তারপরে পরিবাহিতা নিশ্চিত করার জন্য ধাতুপট্টাবৃত।
সোল্ডার মাস্ক অ্যাপ্লিকেশন- একটি প্রতিরক্ষামূলক পলিমার স্তর প্রয়োগ করা হয়, ট্রেসগুলি অন্তরক করে এবং সোল্ডার ব্রিজিং প্রতিরোধ করে।
পৃষ্ঠ সমাপ্তি- এইচএএসএল (হট এয়ার সোল্ডার লেভেলিং), এনিগ (ইলেক্ট্রোলেস নিকেল নিমজ্জন সোনার), বা অন্যান্য সমাপ্তিগুলি সোল্ডারিবিলিটি উন্নত করতে প্রয়োগ করা হয়।
সিল্কস্ক্রিন প্রিন্টিং- রেফারেন্স চিহ্ন, লোগো এবং লেবেল যুক্ত করা হয়েছে।
বৈদ্যুতিক পরীক্ষা-উড়ন্ত প্রোব বা ফিক্সচার-ভিত্তিক পরীক্ষাগুলি নিশ্চিত করে যে সমস্ত সংযোগগুলি বৈধ এবং কোনও শর্টস বা ওপেন সার্কিট নেই।
চূড়ান্ত পরিদর্শন ও প্যাকেজিং- বোর্ডগুলি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী দৃশ্যত পরিদর্শন, পরিমাপ করা এবং প্যাকেজ করা হয়।
নির্ভরযোগ্যতা যেমন কৌশল দ্বারা আরও শক্তিশালী হয়:
প্রতিবন্ধকতা নিয়ন্ত্রণউচ্চ-গতির ডিজিটাল সার্কিটের জন্য।
তাপ ত্রাণ প্যাডসোল্ডারিং অপ্টিমাইজ করতে।
মাইক্রোভিয়া প্রযুক্তিকমপ্যাক্ট এইচডিআই পিসিবি জন্য।
কনফর্মাল লেপআর্দ্রতা এবং ধূলিকণা প্রতিরোধের জন্য।
গ্লোবাল ম্যানুফ্যাকচারাররাও বাস্তবায়ন করেগুণমান পরিচালনা ব্যবস্থাযেমন আইএসও 9001, আইএসও/টিএস 16949 (স্বয়ংচালিত), এবং AS9100 (মহাকাশ)। এগুলি দাবী শিল্পের সাথে ধারাবাহিক কর্মক্ষমতা এবং সম্মতি নিশ্চিত করে।
পিসিবিগুলির ভবিষ্যত দ্রুত প্রযুক্তিগত প্রবণতাগুলির সাথে বিকশিত হতে থাকে। উদীয়মান অ্যাপ্লিকেশন5 জি, এআই-চালিত ডিভাইস, বৈদ্যুতিক যানবাহন এবং আইওটিচাহিদা বোর্ডগুলি যা পাতলা, দ্রুত এবং আরও টেকসই। উদ্ভাবনের মধ্যে রয়েছে:
এইচডিআই (উচ্চ ঘনত্বের আন্তঃসংযোগ) পিসিবি: ছোট জায়গাগুলিতে আরও উপাদানগুলির অনুমতি দেওয়া, স্মার্টফোন এবং পরিধানযোগ্য প্রযুক্তি সক্ষম করে।
এম্বেড থাকা উপাদান: স্থান সঞ্চয় করার জন্য সরাসরি পিসিবি স্তরগুলির মধ্যে প্যাসিভ এবং সক্রিয় উপাদানগুলিকে সংহত করা।
ধাতব কোর পিসিবি: এলইডি আলো এবং পাওয়ার ইলেকট্রনিক্সে বর্ধিত তাপ অপচয় হ্রাসের জন্য অ্যালুমিনিয়াম বা তামা ঘাঁটি ব্যবহার করা।
বায়োডেগ্রেডেবল সাবস্ট্রেটস: টেকসই উদ্বেগের প্রতিক্রিয়া জানিয়ে পরিবেশ-বান্ধব পিসিবিগুলি মনোযোগ দিচ্ছে।
3 ডি-প্রিন্টেড পিসিবি: নমনীয় প্রোটোটাইপিং এবং কাস্টমাইজড জ্যামিতি সরবরাহ করা।
যেহেতু শিল্পগুলি উচ্চতর ফ্রিকোয়েন্সি, দ্রুত গতি এবং আরও ভাল শক্তি দক্ষতার দাবি করে, পিসিবি প্রযুক্তি মানিয়ে নিতে থাকে। স্বয়ংচালিত ইলেকট্রনিক্স, উদাহরণস্বরূপ, ক্রমবর্ধমান উচ্চ কম্পন, প্রশস্ত তাপমাত্রার ব্যাপ্তি এবং বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ নিয়ন্ত্রণ প্রতিরোধে সক্ষম বোর্ডগুলির প্রয়োজন। চিকিত্সা ডিভাইসগুলি মিনিয়েচারাইজড পিসিবিগুলির উপর নির্ভর করে যা জীবন রক্ষাকারী সরঞ্জামগুলির মধ্যে উচ্চ নির্ভরযোগ্যতা বজায় রাখে। টেলিযোগাযোগ সংস্থাগুলি 5 জি বেস স্টেশনগুলিতে ন্যূনতম সংকেত ক্ষতি নিশ্চিত করতে উচ্চ-ফ্রিকোয়েন্সি পিসিবিগুলিতে বিনিয়োগ করে।
এই উদ্ভাবনের প্রভাব গভীর: আরও ভাল সংযোগ, নিরাপদ পরিবহন, উন্নত স্বাস্থ্যসেবা এবং আরও দক্ষ শক্তি ব্যবহার। সংক্ষেপে, মুদ্রিত সার্কিট বোর্ডগুলির বিবর্তন সরাসরি বৈশ্বিক প্রযুক্তি অবকাঠামোর ভবিষ্যতকে প্রভাবিত করে।
প্রশ্ন 1: একটি মুদ্রিত সার্কিট বোর্ড কত দিন স্থায়ী হয়?
একটি উচ্চ মানের পিসিবি ব্যবহারের শর্ত, উপাদান নির্বাচন এবং তাপ পরিচালনার উপর নির্ভর করে 10 থেকে 20 বছর পর্যন্ত যে কোনও জায়গায় স্থায়ী হতে পারে। কঠোর স্পেসিফিকেশন সহ ডিজাইন করা শিল্প ও মহাকাশ-গ্রেড পিসিবিগুলি যথাযথ রক্ষণাবেক্ষণের সাথে আরও দীর্ঘস্থায়ী হতে পারে।
প্রশ্ন 2: আমি কীভাবে আমার আবেদনের জন্য সঠিক পিসিবি চয়ন করব?
সঠিক পিসিবি নির্বাচন করা অপারেটিং পরিবেশ, বিদ্যুতের প্রয়োজনীয়তা, সংকেত গতি এবং শারীরিক নকশার সীমাবদ্ধতাগুলি মূল্যায়ন করা জড়িত। উদাহরণস্বরূপ, নমনীয় পিসিবিগুলি পরিধানযোগ্য ডিভাইসের জন্য আদর্শ, অন্যদিকে মাল্টিলেয়ার অনমনীয় বোর্ডগুলি উচ্চ-গতির ডেটা প্রসেসিং সিস্টেমগুলির জন্য আরও ভাল। অভিজ্ঞ নির্মাতার সাথে পরামর্শ করা সর্বোত্তম উপাদান এবং নকশার পছন্দগুলি নিশ্চিত করে।
মুদ্রিত সার্কিট বোর্ডগুলি আধুনিক প্রযুক্তির পিছনে লুকানো শক্তি, এটি নিশ্চিত করে যে ডিভাইসগুলি কার্যকরী, নির্ভরযোগ্য এবং দক্ষ থাকে। ভোক্তা গ্যাজেটগুলির প্রাথমিক একক-স্তর ডিজাইন থেকে শুরু করে মহাকাশ এবং চিকিত্সা সরঞ্জামগুলিতে পরিশীলিত বহু স্তরের কাঠামো পর্যন্ত, পিসিবিগুলি নতুন চ্যালেঞ্জগুলির সাথে বিকশিত এবং মানিয়ে নিতে থাকে।
এফ্যানওয়ে, আমরা বিভিন্ন বিশ্বব্যাপী চাহিদা পূরণ করে এমন পিসিবি সরবরাহ করতে উন্নত প্রযুক্তি, কঠোর মানের মান এবং শিল্প দক্ষতার সংমিশ্রণ করি। আপনি যদি আপনার ইলেকট্রনিক্স উত্পাদন প্রয়োজন সমর্থন করার জন্য কোনও বিশ্বস্ত অংশীদার খুঁজছেন,আমাদের সাথে যোগাযোগ করুনআজ এবং আবিষ্কার করুন কীভাবে আমরা আপনার উদ্ভাবনকে শক্তিশালী করতে পারি।
