ফ্যানওয়ে আপনার পণ্যের সাফল্যকে ত্বরান্বিত করতে আপনার অনন্য প্রয়োজনীয়তার সাথে যথাযথভাবে তৈরি করা দক্ষ এবং নির্ভরযোগ্য শেষ থেকে শেষ পিসিবি সমাবেশ পরিষেবাগুলি সরবরাহ করতে বিশেষীকরণ করে।

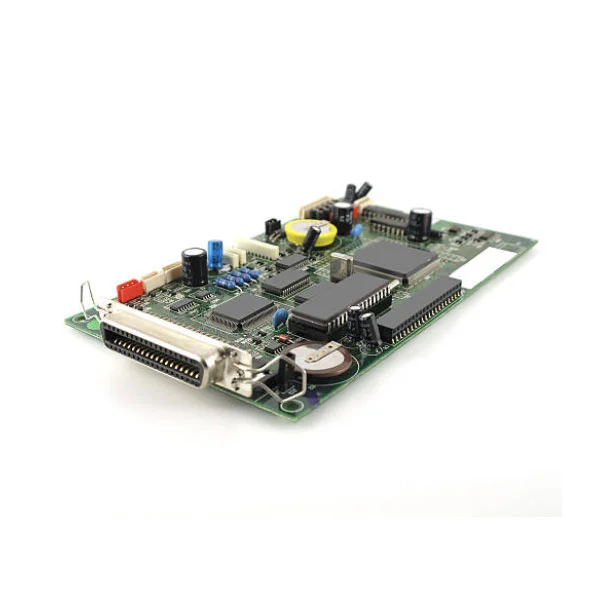

ফ্যানওয়ের হাইব্রিড এসএমটি টিএইচটি টেকনোলজি পিসিবি অ্যাসেম্বলি সার্ভিস একটি মৌলিক প্রকৌশল চ্যালেঞ্জ মোকাবেলা করে: যে বোর্ডগুলিতে উচ্চ-গতির সংকেত প্রক্রিয়াকরণের জন্য সূক্ষ্ম-পিচ সারফেস-মাউন্ট ডিভাইস এবং পাওয়ার হ্যান্ডলিং এবং যান্ত্রিক স্থায়িত্বের জন্য থ্রু-হোল উপাদান উভয়ই প্রয়োজন। এই পরিষেবা দুটি পৃথক প্রক্রিয়ার একটি সাধারণ সমন্বয় নয়; এটি একটি সাবধানে ক্রমিক কর্মপ্রবাহ যা THT সোল্ডারিংয়ের সময় এসএমটি জয়েন্টগুলিকে রক্ষা করে, শুধুমাত্র তাপ সুরক্ষার পরে নির্বাচনী বা তরঙ্গ সোল্ডারিং প্রয়োগ করে এবং IPC-A-610 ক্লাস 2 মান পূরণ করে এমন সমাবেশগুলি সরবরাহ করে৷ 12 বছরের মিশ্র-প্রযুক্তি অভিজ্ঞতার সাথে, ফ্যানওয়ে SMT এবং THT জোনের মধ্যে সমালোচনামূলক মিথস্ক্রিয়া পরিচালনা করে, এটি নিশ্চিত করে যে ঘন চিপ প্লেসমেন্টগুলি ফলন বা নির্ভরযোগ্যতার সাথে আপস না করেই বড় সংযোগকারী এবং পাওয়ার ডিভাইসগুলির সাথে সহাবস্থান করে।
মিশ্র সমাবেশ একটি মৌলিক নকশা সীমাবদ্ধতার সমাধান করে: কোনো একক প্রযুক্তি প্রতিটি উপাদানের প্রকারকে সর্বোত্তমভাবে পরিচালনা করে না।
সিগন্যালের অখণ্ডতা এবং ঘনত্বের জন্য, এসএমটি 01005 প্যাসিভ, 0.3 মিমি-পিচ বিজিএ এবং উচ্চ-গতির ইন্টারফেস সমর্থন করে। এই উপাদানগুলির জন্য সুনির্দিষ্ট সোল্ডার পেস্ট প্রিন্টিং এবং রিফ্লো প্রোফাইল প্রয়োজন।
শক্তি এবং যান্ত্রিক স্থিতিস্থাপকতার জন্য, THT সংযোগকারী, রিলে, ট্রান্সফরমার এবং বড় ক্যাপাসিটারগুলি পরিচালনা করে যেগুলি অবশ্যই কম্পন, সন্নিবেশ চক্র এবং উচ্চ স্রোত থেকে বেঁচে থাকবে। থ্রু-হোল জয়েন্টগুলি 50N-এর বেশি টান শক্তি সরবরাহ করে, কিছু SMT মেলে না।
যখন আপনার PCB-এর উভয় বিভাগেরই প্রয়োজন হয়, তখন হাইব্রিড SMT THT প্রযুক্তি PCB সমাবেশ পরিষেবাই একমাত্র ব্যবহারিক উৎপাদন রুট হয়ে ওঠে। সমস্ত উপাদানকে একটি প্রযুক্তিতে বাধ্য করার চেষ্টা করা হয় নির্ভরযোগ্যতা (পাওয়ার ডিভাইসের জন্য এসএমটি ব্যবহার করে) বা স্থান নষ্ট করে (সূক্ষ্ম-পিচ আইসিগুলির জন্য THT ব্যবহার করে)।
আপনার সামগ্রীর বিল পর্যালোচনা করুন। যদি এটিতে নিম্নলিখিত উভয় গ্রুপ থাকে তবে মিশ্র সমাবেশ প্রয়োজন।
এসএমটি গ্রুপ: বিজিএ, কিউএফপি, কিউএফএন, এলজিএ, চিপ প্রতিরোধক/ক্যাপাসিটর (0402, 0603), বা বোর্ডের মধ্য দিয়ে যাওয়া কোনো লিড ছাড়াই কোনো উপাদান।
THT গ্রুপ: ডিআইপি আইসি, পিন হেডার, টার্মিনাল ব্লক, বড় ইলেক্ট্রোলাইটিক ক্যাপাসিটার, থ্রু-হোল ট্যাব সহ পাওয়ার এমওএসএফইটি, ট্রান্সফরমার, বা বোর্ডের মাধ্যমে যান্ত্রিক ফিক্সেশনের প্রয়োজন এমন কোনও উপাদান।
উভয় গ্রুপের বোর্ডগুলি একা SMT ব্যবহার করে দক্ষতার সাথে একত্রিত করা যায় না (THT উপাদানগুলি পিক-এন্ড-প্লেস দ্বারা স্থাপন করা যায় না) বা একা THT (সূক্ষ্ম-পিচ SMT উপাদানগুলি ব্রিজিং ছাড়া ওয়েভ-সোল্ডার করা যায় না)। হাইব্রিড এসএমটি টিএইচটি টেকনোলজি পিসিবি অ্যাসেম্বলি সার্ভিস এই সঠিক দৃশ্যের জন্য ডিজাইন করা সমাধান।
আমরা THT সোল্ডারিংয়ের সময় SMT জয়েন্টগুলিকে রক্ষা করার জন্য একটি নির্দিষ্ট ক্রম অনুসরণ করি।
ধাপ 1:সোল্ডার পেস্ট প্রিন্টিং এবং এসএমটি বসানো। স্টেনসিল প্রিন্টিং শুধুমাত্র এসএমটি প্যাডে পেস্ট প্রয়োগ করে। মিশ্র বোর্ডের জন্য, আমরা বিভিন্ন জোন জুড়ে পেস্টের বেধ সামঞ্জস্য করতে স্টেপ স্টেনসিল ব্যবহার করি। হাই-স্পিড প্লেসমেন্ট মেশিন প্রথমে এসএমটি কম্পোনেন্ট মাউন্ট করে।
ধাপ 2:রিফ্লো সোল্ডারিং। SMT জয়েন্টগুলি সম্পূর্ণ করার জন্য বোর্ডটি একটি রিফ্লো ওভেনের মধ্য দিয়ে যায়। এই পদক্ষেপটি THT সন্নিবেশের আগে ঘটতে হবে, কারণ রিফ্লো তাপমাত্রা বেশিরভাগ THT উপাদানের (বিশেষ করে প্লাস্টিক-বডিড সংযোগকারী) ক্ষতি করবে।
ধাপ 3:THT সন্নিবেশ। অপারেটর বা স্বয়ংক্রিয় সন্নিবেশ মেশিন THT লিডগুলি ধাতুপট্টাবৃত গর্তের মধ্য দিয়ে রাখে। উপাদান বোর্ড সঙ্গে ফ্লাশ উপবিষ্ট হয়; সীসা সোজা রাখা হয়. সন্নিবেশ বল নিয়ন্ত্রিত হয় কাছাকাছি এসএমটি সোল্ডার জয়েন্টগুলিকে ফাটানো বা পিসিবিকে বিকৃত করা এড়াতে।
ধাপ 4:তরঙ্গ বা নির্বাচনী সোল্ডারিং। অনেক THT উপাদান সহ বোর্ডের জন্য, ওয়েভ সোল্ডারিং একটি একক পাসে সমস্ত জয়েন্টগুলি সম্পূর্ণ করে। THT প্যাডের কাছাকাছি এসএমটি উপাদান সহ ঘন মিশ্র লেআউটের জন্য, আমরা নির্বাচনী সোল্ডারিং প্রয়োগ করি। আশেপাশের এসএমটি জয়েন্টগুলিতে তাপীয় প্রভাব কমাতে একটি ছোট তরঙ্গ উচ্চতা (2-5 মিমি বনাম 8-12 মিমি প্রচলিত) সহ শুধুমাত্র THT প্যাডগুলি সোল্ডার গ্রহণ করে।
ধাপ 5:ছাঁটাই, পরিষ্কার এবং পরিদর্শন। অতিরিক্ত সীসা ছাঁটা হয়, ফ্লাক্সের অবশিষ্টাংশ পরিষ্কার করা হয়, তারপরে AOI ভিজ্যুয়াল পরিদর্শন, লুকানো জয়েন্টগুলির জন্য এক্স-রে (BGAs, LGAs), এবং কার্যকরী পরীক্ষা করা হয়।
তিনটি DFM নিয়ম সরাসরি মিশ্র সমাবেশ সাফল্য প্রভাবিত করে।
জোন বিচ্ছেদ: কমপক্ষে 3 মিমি ক্লিয়ারেন্স রাখুন। THT উপাদানগুলি (সংযোগকারী, বড় ক্যাপাসিটার) বোর্ডের প্রান্ত বা কোণগুলির কাছে রাখুন; THT জোন থেকে সূক্ষ্ম-পিচ SMT ডিভাইস (BGAs) দূরে রাখুন। একটি সর্বনিম্ন 3 মিমি ব্যবধান সন্নিবেশের সময় যান্ত্রিক হস্তক্ষেপ এবং তরঙ্গ সোল্ডারিংয়ের সময় সোল্ডার স্প্ল্যাশ প্রতিরোধ করে।
গর্ত ব্যাস: 0.1-0.2 মিমি সীসা ছাড়পত্রের অনুমতি দিন। THT প্যাডের গর্তগুলি উপাদান সীসার ব্যাসের চেয়ে 0.1-0.2 মিমি বড় হওয়া উচিত। খুব টাইট এবং সন্নিবেশ কঠিন বা অসম্ভব হয়ে ওঠে; খুব ঢিলেঢালা এবং উপাদান স্থানান্তরিত হয়, যার ফলে দরিদ্র সোল্ডার ফিল বা অপর্যাপ্ত কণাকার রিং যোগাযোগ হয়।
বড় তামার প্লেনে তাপীয় ত্রাণ: গ্রাউন্ড বা পাওয়ার প্লেনের সাথে সংযুক্ত THT প্যাডগুলি অবশ্যই তাপীয় ত্রাণ স্পোক ব্যবহার করতে হবে। এগুলি ছাড়া, তামার প্লেনটি খুব দ্রুত তাপ সঞ্চালন করে, যার ফলে ঠান্ডা সোল্ডার জয়েন্ট হয়। অতিরিক্তভাবে, সোল্ডার ব্রিজিং প্রতিরোধ করতে ওয়েভ-সোল্ডারিং জোনের কাছে এসএমটি প্যাডগুলি উচ্চ-তাপমাত্রার টেপ দিয়ে আবৃত করা উচিত।
হাইব্রিড এসএমটি THT প্রযুক্তি PCB সমাবেশ পরিষেবা সর্বজনীন পছন্দ নয়; এই সেক্টরে এটা বাধ্যতামূলক।
স্বয়ংচালিত ইলেকট্রনিক্স:ECUs, BMS, ADAS মডিউলগুলি উচ্চ-ঘনত্বের প্রসেসর (SMT) উচ্চ-কারেন্ট সংযোগকারী এবং রিলে (THT) এর সাথে একত্রিত করে যা কম্পন এবং তাপীয় সাইক্লিং সহ্য করে।
শিল্প নিয়ন্ত্রণ এবং বিদ্যুৎ সরবরাহ:পিএলসি, সার্ভো ড্রাইভ এবং ইন্ডাস্ট্রিয়াল পাওয়ার মডিউলগুলি কন্ট্রোল লজিকের জন্য এসএমটি এবং পাওয়ার এমওএসএফইটি, ট্রান্সফরমার এবং বৃহৎ ক্যাপাসিটরের জন্য THT ব্যবহার করে যেগুলি কার্যকর তাপ ডুবে যায়।
মেডিকেল ডিভাইস:রোগীর মনিটর এবং ডায়াগনস্টিক সরঞ্জামগুলি সেন্সর ফ্রন্ট-এন্ডের জন্য SMT এবং পাওয়ার সংযোগকারী এবং ঘন ঘন মিলিত ইন্টারফেসের জন্য THT-এর উপর নির্ভর করে যেখানে যান্ত্রিক স্থায়িত্ব গুরুত্বপূর্ণ।
মহাকাশ এবং প্রতিরক্ষা:উচ্চ-নির্ভরযোগ্যতা সিস্টেম শক এবং কম্পন সাপেক্ষে সমস্ত সংযোগের জন্য THT নির্দিষ্ট করে, যখন SMT প্রক্রিয়াকরণ কোর পরিচালনা করে। মিশ্র সমাবেশ একটি একক বোর্ডে উভয় প্রয়োজনীয়তা পূরণের একমাত্র উপায়।
1. ডেডিকেটেড মিশ্র-প্রযুক্তি অভিজ্ঞতার 12 বছর। আমরা আমাদের প্রতিষ্ঠার পর থেকে SMT-THT মিশ্র সমাবেশে বিশেষীকরণ করেছি। আমাদের দল ঠিক বুঝতে পারে কোন লেআউটগুলি ওয়েভ-সোল্ডারিং ব্রিজ সৃষ্টি করে, কোন সন্নিবেশটি SMT জয়েন্টগুলিকে ক্র্যাক করে এবং কোন থার্মাল প্রোফাইলগুলি উভয় প্রযুক্তিকে রক্ষা করে৷ এই জ্ঞান শুধুমাত্র বছরের উৎপাদন তথ্য থেকে আসে, পাঠ্যপুস্তক থেকে নয়।
2. IPC-A-610 ক্লাস 2 এবং ISO 9001:2015 প্রত্যয়িত৷ প্রতিটি বোর্ড AOI, এক্স-রে এবং কার্যকরী পরীক্ষার মধ্য দিয়ে যায়। চিকিৎসা ও স্বয়ংচালিত ক্লায়েন্টদের জন্য, আমরা ISO 13485 এবং IATF 16949-এর সাথে সঙ্গতিপূর্ণ সম্পূর্ণ ট্রেসেবিলিটি প্রদান করি।
3. DFM থেকে ডেলিভারি পর্যন্ত ওয়ান-স্টপ পরিষেবা। আমরা আপনার Gerber এবং BOM পর্যালোচনা করি, উপাদান সংগ্রহ করি, SMT এবং THT সমাবেশ করি এবং চূড়ান্ত পরীক্ষা করি। আপনি একটি সম্পূর্ণরূপে একত্রিত, পরীক্ষিত বোর্ড পাবেন, একাধিক বিক্রেতাদের সমন্বয় করার প্রয়োজন নেই।
4. প্রোটোটাইপ থেকে উচ্চ-ভলিউম পর্যন্ত নমনীয় ভলিউম। স্ট্যান্ডার্ড মিশ্র সমাবেশের জন্য কোন NRE নেই। জটিল বোর্ডগুলির জন্য, উৎপাদন শুরু হওয়ার আগে আমরা ইঞ্জিনিয়ারিং পর্যালোচনা এবং প্রক্রিয়া অপ্টিমাইজেশন প্রদান করি।
প্রশ্ন: মিশ্র সমাবেশের জন্য সাধারণ সীসা সময় কি?
উত্তর: প্রোটোটাইপগুলি 5-7 কার্যদিবস নেয়। ছোট ভলিউম (1000 পিসির নিচে) 7-10 দিন সময় নেয়। বড় ভলিউমগুলি কেস অনুসারে মূল্যায়ন করা হয়, সাধারণত 10-15 কার্যদিবস।
প্রশ্ন: কখন তরঙ্গ সোল্ডারিংয়ের পরিবর্তে নির্বাচনী সোল্ডারিং ব্যবহার করা উচিত?
উত্তর: যখন সূক্ষ্ম-পিচ এসএমটি উপাদানগুলি (BGAs, QFNs) THT প্যাডের 5mm এর মধ্যে থাকে, অথবা যখন THT উপাদানগুলি তাপ-সংবেদনশীল হয় (যেমন, প্লাস্টিকের আবাসনের সাথে সংযোগকারী)। নির্বাচনী সোল্ডারিং শুধুমাত্র THT জয়েন্টগুলিতে তাপ প্রয়োগ করে, কাছাকাছি এসএমটি ডিভাইসগুলিকে রক্ষা করে।
প্রশ্ন: মিশ্র সমাবেশের জন্য কি বিশেষ পিসিবি উপাদান প্রয়োজন?
উত্তর: বেশিরভাগ ক্ষেত্রে স্ট্যান্ডার্ড FR-4 যথেষ্ট। যাইহোক, যদি বোর্ড উচ্চ-শক্তি THT উপাদান (ট্রান্সফরমার, পাওয়ার MOSFETs) বহন করে, আমরা তরঙ্গ-সোল্ডারিং তাপীয় শক সহ্য করার জন্য উচ্চ-Tg উপাদান (Tg ≥ 150°C) সুপারিশ করি।
প্রশ্ন: SMT এবং THT উপাদানগুলি কি একই বোর্ডের পাশে স্থাপন করা যেতে পারে?
উঃ হ্যাঁ। উপরের দিকে উভয়ই স্থাপন করা সাধারণ, তরঙ্গ সোল্ডারিংয়ের জন্য নীচের দিকটি পরিষ্কার রেখে। SMT প্যাড এবং THT গর্তের মধ্যে কমপক্ষে 2-3 মিমি ক্লিয়ারেন্স বজায় রাখুন।
প্রশ্ন: ফ্যানওয়ে কি সীসা-মুক্ত সোল্ডারিং সমর্থন করে?
উঃ হ্যাঁ। আমাদের রিফ্লো এবং ওয়েভ সোল্ডারিং সিস্টেমগুলি SAC305 এবং অন্যান্য সীসা-মুক্ত অ্যালয়গুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, সেই অনুযায়ী তাপমাত্রা প্রোফাইল সেট করা আছে।
আপনার প্রকল্পের জন্য একটি মিশ্র সমাবেশ মূল্যায়ন প্রয়োজন? আপনার Gerber ফাইল এবং BOM আমাদের ইঞ্জিনিয়ারিং টিমের কাছে পাঠান। আমরা 24 ঘন্টার মধ্যে একটি DFM রিপোর্ট এবং উদ্ধৃতি প্রদান করব।
