সারফেস মাউন্ট পিসিবি সমাবেশ

ফ্যানওয়ে আপনার বিশ্বস্ত এসএমটি অংশীদার

বিভিন্ন শিল্প জুড়ে ক্লায়েন্টদের জন্য পেশাদার সারফেস মাউন্ট পিসিবি সমাবেশ পরিষেবাগুলির দীর্ঘমেয়াদী সরবরাহকারী হিসাবে। ফ্যানওয়ে ইলেকট্রনিক চুক্তি উত্পাদন, আমরা প্রোটোটাইপ ডিজাইন, পিসিবিএ পরীক্ষা এবং উচ্চ-দক্ষতা উত্পাদনতে সহায়তা করার জন্য একটি প্রযুক্তিগত বিশেষজ্ঞ দলকে উপার্জন করি। একটি উদ্ধৃতি অনুরোধ করতে সরাসরি আমাদের সাথে যোগাযোগ করুন।

এসএমটি কীভাবে কাজ করে?

এসএমটি ইলেক্ট্রনিক্স অ্যাসেমব্লির জন্য একটি প্রক্রিয়া। সরবরাহিত বৈদ্যুতিন উপাদানগুলি একটি পিসিবি (মুদ্রিত সার্কিট বোর্ড) এর পৃষ্ঠে মাউন্ট করা হয়। এটি একটি অত্যন্ত স্বয়ংক্রিয় এবং নমনীয় প্রক্রিয়া, পিসিবি বোর্ডে প্রস্তুতকারককে বিভিন্ন উপাদান স্থাপন করতে সক্ষম করে।

সারফেস মাউন্ট পিসিবি (এসএমটি প্রযুক্তি) সমাবেশের সুবিধাগুলি:উচ্চ সমাবেশের ঘনত্ব, বৈদ্যুতিন পণ্যগুলির ছোট আকার, হালকা ওজন, পৃষ্ঠের মাউন্ট উপাদানগুলির ভলিউম এবং ওজন কেবল traditional তিহ্যবাহী মাধ্যমে গর্তের উপাদানগুলির মধ্যে প্রায় 1/10, উচ্চ নির্ভরযোগ্যতা, শক্তিশালী কম্পন প্রতিরোধের এবং সোল্ডার জয়েন্টগুলির কম ত্রুটি হার।

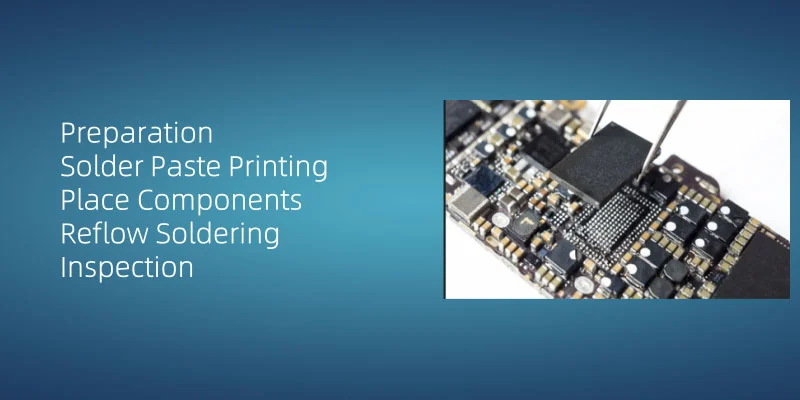

পিসিবি (প্রিন্টেড সার্কিট বোর্ড) এর সারফেস মাউন্ট প্রযুক্তি (এসএমটি) ডিজাইন এবং সমাবেশ প্রক্রিয়া পাঁচটি প্রাথমিক পদক্ষেপ নিয়ে গঠিত:

1। প্রস্তুতি

প্রথমত, অপারেটরকে অবশ্যই কাজের পৃষ্ঠটি পরিষ্কার-পরিচ্ছন্নতা নিশ্চিত করতে হবে এবং ক্ষতিকারক উপাদানগুলি থেকে মুক্ত স্থির বিদ্যুতের জন্য নিরাপদ অপারেটিং পরিবেশ বজায় রাখতে একটি অ্যান্টি-স্ট্যাটিক কব্জি স্ট্র্যাপ এবং ইএসডি-নিরাপদ পোশাক পরতে হবে।

2। সোল্ডার পেস্ট প্রিন্টিং

পিসিবিতে সোল্ডার পেস্ট প্রয়োগ করা পৃষ্ঠতল মাউন্ট প্রযুক্তি (এসএমটি) এর মূল প্রক্রিয়া। স্বয়ংক্রিয় স্টেনসিল প্রিন্টারগুলি পেস্ট জমা দেয় এবং এর ডিপোজিটের গুণমান সোল্ডার যৌথ নির্ভরযোগ্যতাটিকে সমালোচনামূলকভাবে প্রভাবিত করে। প্রয়োগের সময়, অপর্যাপ্ত বা অতিরিক্ত জমা দেওয়ার মতো ত্রুটিগুলি রোধ করতে পেস্টের অভিন্নতা এবং উপযুক্ত ভলিউম নিশ্চিত করুন। ফ্যানওয়েতে, আমরা পেস্ট ভলিউম প্যারামিটারগুলি যাচাই করতে এসপিআই (সোল্ডার পেস্ট পরিদর্শন) প্রয়োগ করি।

3। উপাদান স্থান

প্রিন্টেড সার্কিট বোর্ড (পিসিবি) এ সারফেস মাউন্ট ডিভাইস (এসএমডি) উপাদানগুলি রাখুন। সাধারণত, এসএমডি উপাদানগুলি দক্ষ এবং নির্ভুলভাবে স্বয়ংক্রিয় প্লেসমেন্ট মেশিন দ্বারা স্থাপন করা হবে। মেশিনটি ট্রে থেকে উপাদানগুলি তুলতে সাকশন টিপস ব্যবহার করে এবং পিসিবিতে মনোনীত স্থানে সুনির্দিষ্টভাবে তাদের অবস্থান করে।

4। রিফ্লো সোল্ডারিং

রিফ্লো সোল্ডারিংয়ের মাধ্যমে উপাদানগুলি পিসিবিতে স্থির করা হয়। সোল্ডার পেস্টটি গলে যাওয়ার জন্য উত্তপ্ত করা হয়, যার ফলে দৃ firm ়ভাবে উপাদানগুলি পিসিবিতে ld ালাই করা হয়। এই প্রক্রিয়াটির জন্য সোল্ডার যৌথ অখণ্ডতা নিশ্চিত করার জন্য তাপমাত্রা প্রোফাইল এবং সময় নির্ধারণের সঠিক নিয়ন্ত্রণ প্রয়োজন।

5 ... পরিদর্শন

রিফ্লো সোল্ডারিংয়ের পরে বিশদ পরিদর্শন এবং পরীক্ষা প্রয়োজন। সমস্ত উপাদানগুলি সঠিকভাবে ld ালাই করা হয়েছে এবং সার্কিট বোর্ডগুলি সাধারণত ফাংশনগুলি নিশ্চিত করুন, কোনও ঠান্ডা জয়েন্টগুলি এবং শর্ট সার্কিট নেই।

Ld ালাই প্রক্রিয়াটি শেষ হওয়ার পরে, সমস্ত উপাদানগুলি সঠিকভাবে ld ালাই করা হয়েছে এবং সার্কিট বোর্ডটি সাধারণত কাজ করে তা নিশ্চিত করার জন্য একটি বিশদ পরিদর্শন এবং পরীক্ষা করা হয়।

আমাদের এসএমটি উত্পাদন ক্ষমতা

* সম্পূর্ণ সিস্টেম সমাবেশ

* উপাদান পরিচালনা এবং নিয়ন্ত্রণ

* ট্রেসেবিলিটি এবং ত্রুটি প্রতিরোধ পরিচালনা এবং নিয়ন্ত্রণ

* পরীক্ষা/ বৈধতা/ বার্ধক্য

* সর্বনিম্ন এসএমটি উপাদান আকার: 01005

* সর্বনিম্ন পিচ (বিজিএ):0.2 মিমি

* সর্বনিম্ন পিসিবি আকার:5050 মিমি

* সর্বাধিক পিসিবি আকার:910600 মিমি

* সেরা সরঞ্জামের নির্ভুলতা:+/- 25um

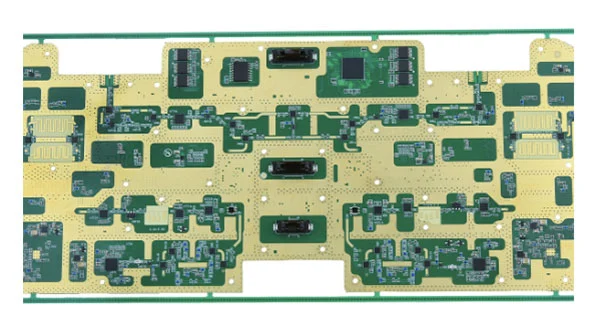

পিসিবিএ মামলা

* প্রকার: উপকরণ
* উপাদানগুলির সংখ্যা: 136
* উপাদানগুলির পরিমাণ: 2729
* ডাবল-পার্শ্বযুক্ত সীসা-মুক্ত রিফ্লো সোল্ডারিং
* সর্বনিম্ন প্যাকেজের আকার: 0402
* উপাদানগুলির সর্বনিম্ন পিন ব্যবধান: 0.4ph কিউএফএন

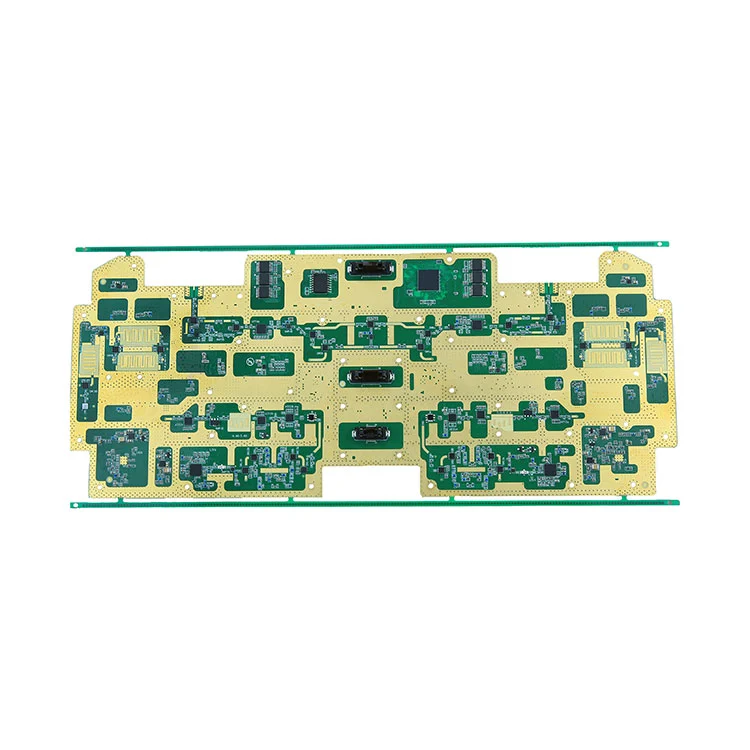

* প্রকার: শিল্প নিয়ন্ত্রণ
* উপাদানগুলির সংখ্যা: 68
* উপাদানগুলির পরিমাণ: 1131
* ডাবল-পার্শ্বযুক্ত সীসা-মুক্ত রিফ্লো সোল্ডারিং +একক-পার্শ্বযুক্ত তরঙ্গ সোল্ডারিং
* বিজিএ সোল্ডারিংয়ের সংখ্যা: 13
* সর্বনিম্ন প্যাকেজের আকার: 0402
* উপাদানগুলির সর্বনিম্ন পিন ব্যবধান: 0.5ph কিউএফএন

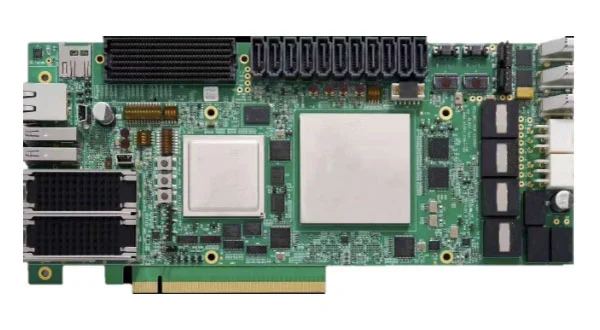

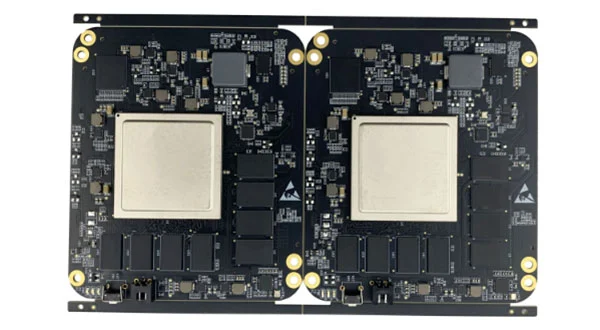

* প্রকার: শিল্প নিয়ন্ত্রণ মাদারবোর্ড
* উপাদানগুলির সংখ্যা: 187
* উপাদানগুলির পরিমাণ: 1920
* ডাবল-পার্শ্বযুক্ত সীসা-মুক্ত রিফ্লো সোল্ডারিং +একক-পার্শ্বযুক্ত তরঙ্গ সোল্ডারিং
* সর্বনিম্ন প্যাকেজের আকার: 0402
* উপাদানগুলির সর্বনিম্ন পিন ব্যবধান: 0.4 মিমি
